A
s
B
B
U
V
22
4-INSTALLAZIONE E MONTAGGIO
MONTAGGIO PANNELLO FRONTALE
La stufa viene consegnata con tutte le ceramiche imballate a parte rispetto alla struttura. In totale sono n.8 pezzi (3+3 laterali, 1 frontale
e 1 top). La prima operazione è l’inserimento del pannello frontale “B”:
•
Togliere le tre viti (part.U) sul profilo superiore (“A”) e la vite laterale (part.V).
•
Prendere il pannello “B” con lo smusso “s” rivolto verso l’alto
•
Tirare verso sè il profilo “A” ed infilare la ceramica “B”.
•
A questo punto riposizionare le tre viti superiori (part.U) e quella laterale (part.V)

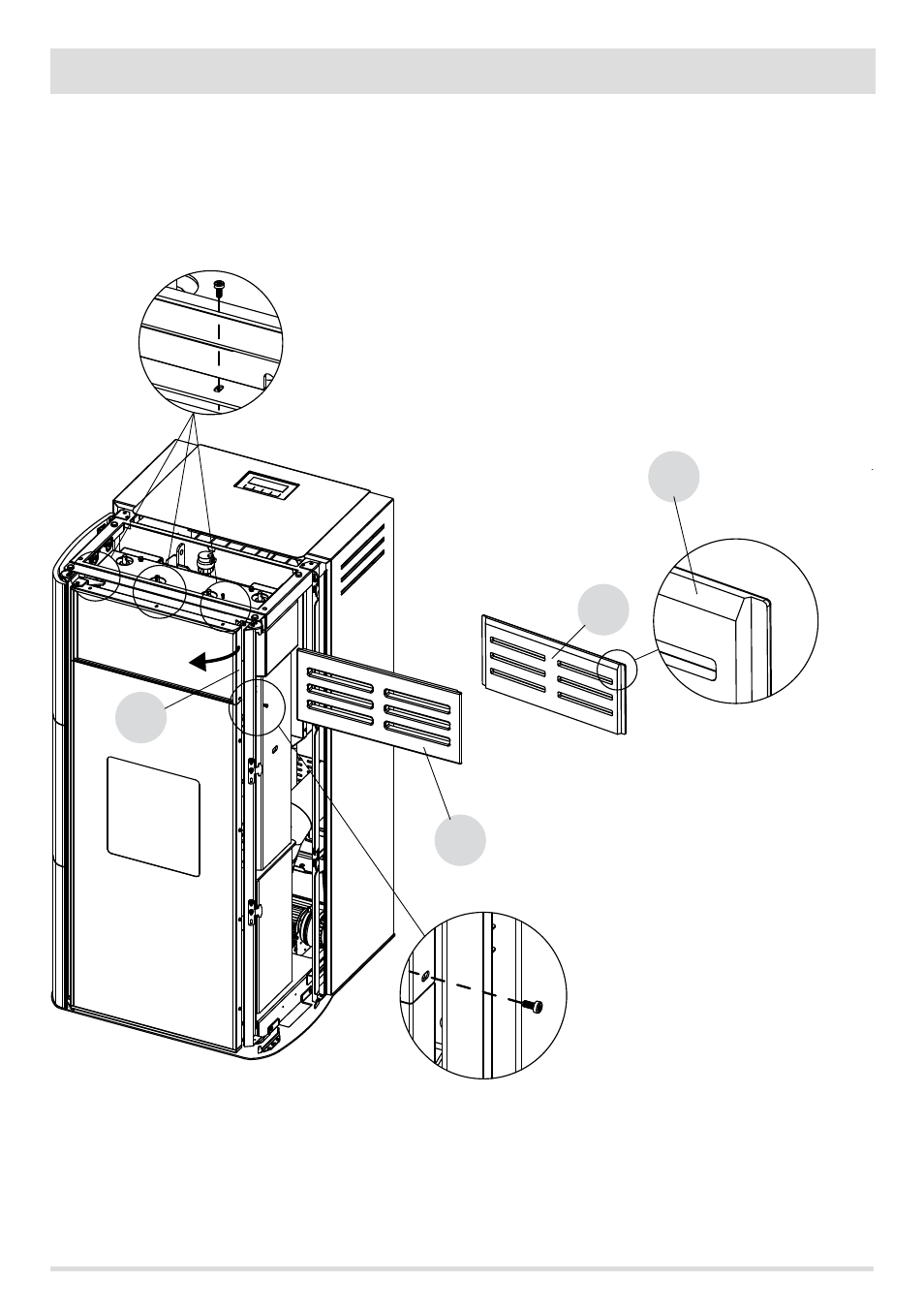

POSIZIONAMENTO PANNELLO FRONTALE “B”
