STUFE A PELLET
Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
63
Schemi elettrici
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

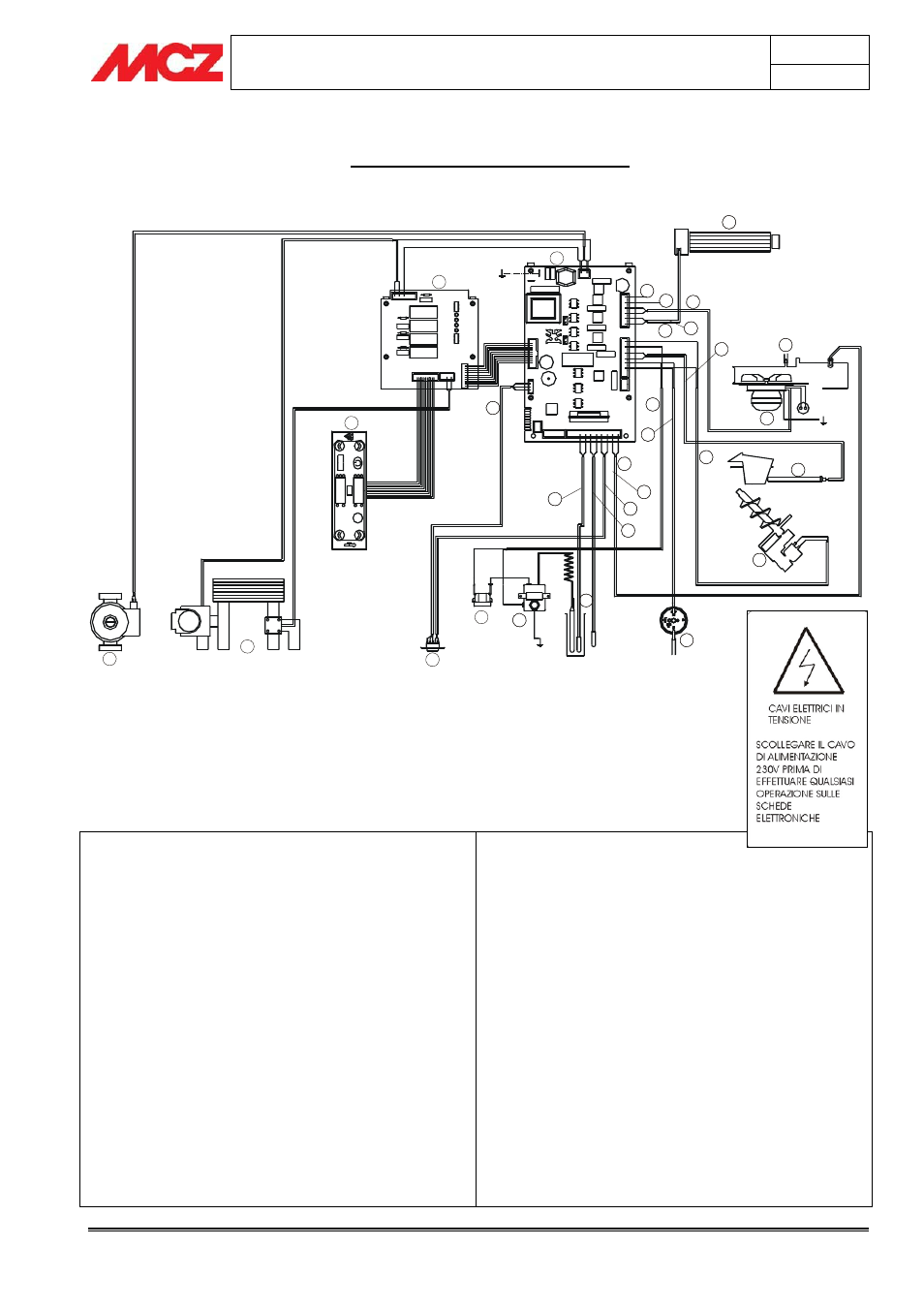

7.2. SCHEMA ELETTRICO POLAR-NOVA-ATHOS POWER Hydro CON KIT ACQUA
SANITARIA
1
5
4
2
17
16
13
15
11
12
13
14
16
24
25
23
26
27
3
10
8
6
7
18
19
20
21
22
9
28
1. SCHEDA SERVIZI
2. SCHEDA MADRE
3. VENTILATORE ARIA CALDA
4. PROGRAMMAZIONE
5. CONSOLE
6. NEUTRO
7. 230V CA
8. FASE
9. VENTOLA FUMI
10. SCAMBIATORE
11. SONDA FUMI
12. VENTILATORE FUMI
13. CANDELETTA
14. MOTORIDUTTORE
15. COCLEA
16. PRESSOSTATO
17. SICUREZZA A RIARMO PELLET
18. SONDA FUMI ROSSO +
19. BLU -
20. TERMOSTATO ESTERNO
21. SONDA AMBIENTE
22. SONDA H2O
23. SONDE TEMPERATURA
24. TERMOSTATO A BULBO
25. KLIXON
26. CONNETTORE SERIALE
27. KIT ACQUA SANITARIA
28. POMPA
