STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 26
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

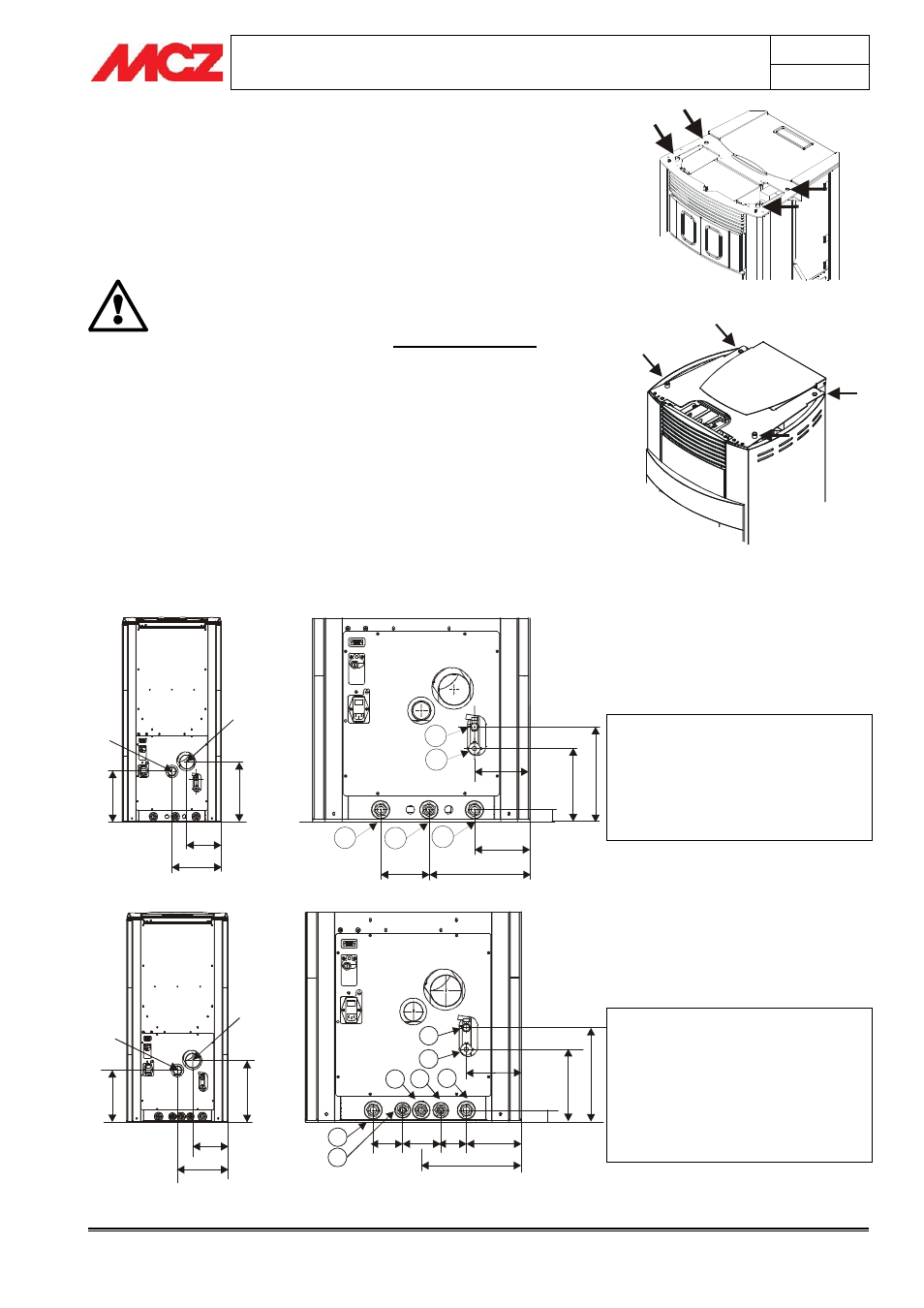

3.3.5. Montaggio del top superiore in ceramica
Montare il top appoggiandolo sulle quattro sporgenze superiori della
stufa. La parte sottostante è provvista di quattro piccole cavità in
corrispondenza dei supporti in gomma indicati in
figura 7/8.
3.4. COLLEGAMENTO IMPIANTO IDRAULICO
IMPORTANTE!
Il collegamento della stufa all’impianto idraulico
deve essere realizzato ESCLUSIVAMENTE da
personale specializzato e che possa eseguire
l’installazione a perfetta regola d’arte e rispettando
le disposizioni vigenti nel Paese di installazione.
MCZ declina ogni responsabilità in caso di danni a
cose o persone o in caso di mancato funzionamento,
nel caso in cui non venga rispettata le sopraindicata
avvertenza.
Allacciare la stufa utilizzando i raccordi predisposti nella parte posteriore
bassa dell’apparecchio
SCHEMA ALLACCIAMENTO STUFA POLAR/NOVA SENZA KIT PRODUZIONE ACQUA SANITARIA
192
275
3
3
4
2
8
1
Ш80
Ш48
140
255 122
1
8
5
2
4
0 140
3
0
D
E
A1 C A2
SCHEMA ALLACCIAMENTO STUFA POLAR/NOVA CON KIT PRODUZIONE ACQUA SANITARIA
192
275
3
3
4
2
8
1
Ш80
Ш48
140 65 97 75
192
1
8
5
2
4
0
3
0
140
D
E
A1
B1
C B2 A2
Figura 7 – Supporti montaggio top in
ceramica per stufe Polar, Nova
Figura 8 – Supporti montaggio top in
ceramica per stufa Athos
A1=Mandata acqua riscaldamento 3/4”M
A2=Ritorno acqua riscaldamento 3/4”M
C=Sfiato 3/4”M
D=Reintegro 3/8”M
E=Scarico e svuotamento impianto 3/4”M
A1=Mandata acqua riscaldamento 3/4”M
A2=Ritorno acqua riscaldamento 3/4”M
B1=Uscita acqua calda sanitaria 1/2”M
B2=Ingresso acqua calda sanitaria 1/2”M
C=Sfiato 3/4”M
D=Reintegro 3/8”M
E=Scarico e svuotamento impianto 3/4”M
