STUFE A PELLET Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 36
Funzionamento Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
SET
TURBO
1
2
6 4
3
5
!
- - - -
r ic

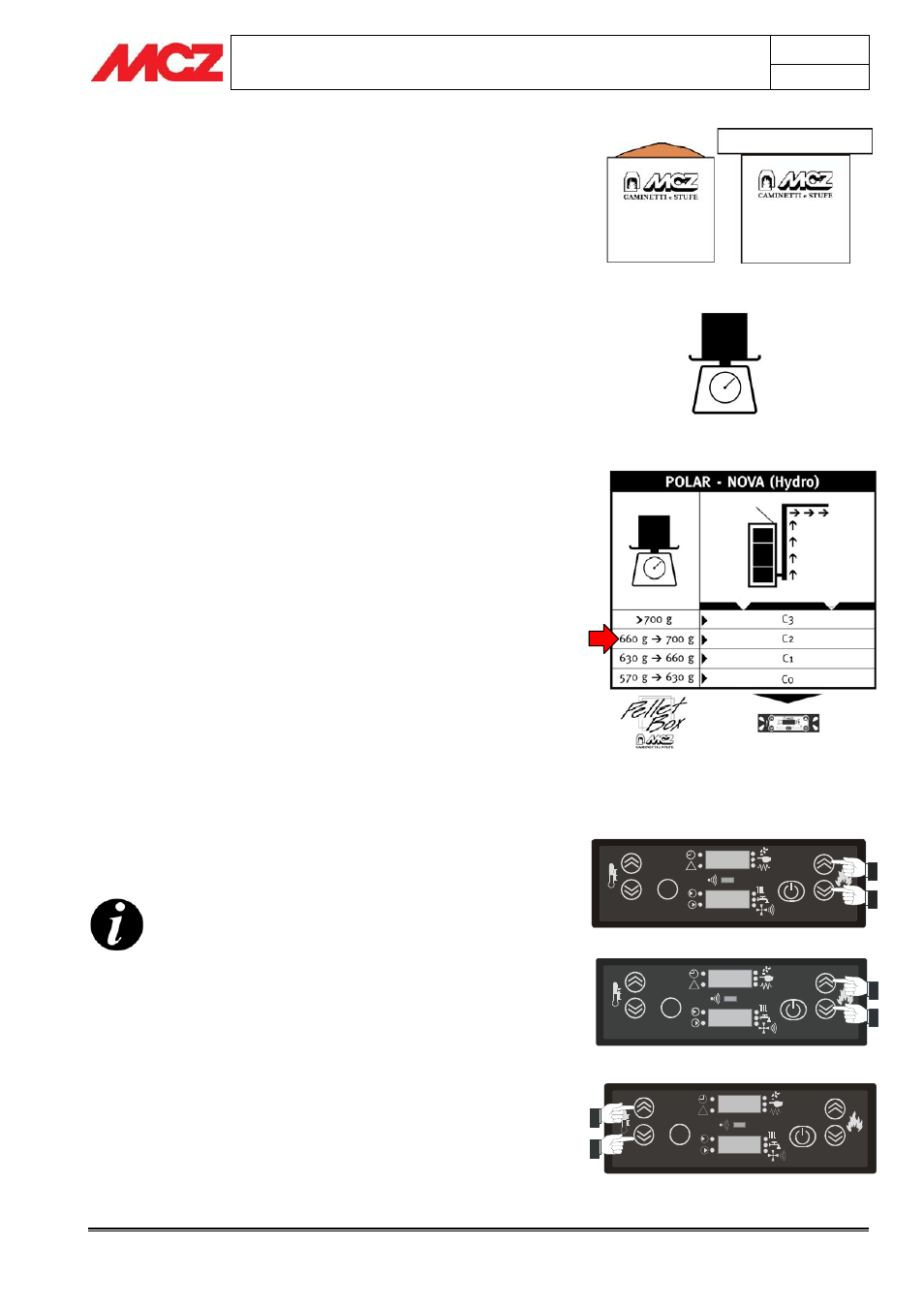

4.6.1.1. Identificazione del tipo di pellet
Identifichiamo il combustibile:
Materiale necessario:
x Bilancia (fino a ½ kg) con scala graduata 10g
x Misurino MCZ per pellet in dotazione (PelletBox®)
x Una stecca
x Pellet (combustibile)
Riempire di pellet il PelletBox® in maniera generosa senza
compattarlo (battendo cioè il misurino sul tavolo o pressando il pellet
con le mani)
Figura 1
Appoggiare una stecca (oppure righello, lama, matita) sui bordi della
scatola e livellare il materiale eliminando la parte eccedente.
Figura 2
Pesare il tutto (contenitore + pellet) e annotare il peso. Figura 3
Prendere il misurino, svuotarlo e orientarlo in modo da individuare il
grafico che serve per la scelta della ricetta.
Figura 4
4.6.2. Procedura scelta ricetta
Individuare sulla colonna di sinistra denominata “Pesata” su quale riga
è compreso il peso rilevato precedentemente.
Mantenendo la riga scelta, identificare sulla colonna di destra della
tabella il parametro (“ricetta”) corretta per il Vostro combustibile.
Esempio:
Supponiamo di utilizzare un combustibile che ha un peso di 680
grammi.
Da prima, individuiamo il modello di stufa che si ha a disposizione
(esempio Polar Hydro), poi guardiamo la corrispondente tabella posta
su una faccia del misurino ed osserviamo che sulla colonna “Pesata” i
680 g sono compresi nella riga denominata “da 660 a 700”.
Spostandoci sulla colonna a fianco a quella della pesata rileviamo che la
ricetta con la quale si programmerà la stufa sarà la C2.
4.6.3. Memorizzazione della ricetta sulla stufa.
LA PROCEDURA PER LA SCELTA DELLA RICETTA È
ATTIVA SOLAMENTE A STUFA SPENTA.
Premere in rapida successione o contemporaneamente i pulsanti
p
e
q
.
Apparirà la scritta “ric” alternativamente al numero di ricetta
precedentemente impostata (per richiamare l’esempio precedente verrà
indicato “n C2”).
Diversamente se viene visualizzata la scritta “- - - -” significa che
nessuna ricetta è attualmente selezionata (prima accensione).
Per uscire dal menu senza apportare modifiche premere il pulsante
p
o
il pulsante
q
oppure attendere 120 secondi senza premere alcun
pulsante.
Per modificare o impostare una nuova ricetta premere i pulsanti
n
o
o
in modo da cercare la ricetta voluta secondo lo schema riportato sul
BoxPellet® (misurino) riportato anche nella presente pagina.
Fase 1: Esempio di ingresso nel menu ricetta e
visualizzazione della precedente impostazione
Fase 2: Per scegliere la ricetta desiderata
premere i pulsanti indicati
Primo accesso al menu di scelta della ricetta
Figura 1 Figura 2
Figura 3
Figura 4
PelletBox® PelletBox®
SET
TURBO
1
2
6 4
3
5
!
n C4
r ic
SET
TURBO
1
2
6 4
3
5
!
RIC
n C2
