STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 28
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
3.4.1. Allacciamenti all’impianto
Eseguire gli allacciamenti ai corrispondenti attacchi illustrati nello
schema di pagina precedente badando di evitare tensioni nelle
tubazioni e sottodimensionamenti.
IMPORTANTE!!!
SI CONSIGLIA VIVAMENTE DI LAVARE L’INTERO
IMPIANTO PRIMA DI COLLEGARLA AL FINE DI
ELIMINARE RESIDUI E DEPOSITI.
Installare sempre a monte della stufa delle
saracinesche di intercettazione al fine di isolare la
stessa dell’impianto idrico qualora fosse necessario
muoverla o spostarla, per eseguire la manutenzione
ordinaria e/o straordinaria.
Collegare la stufa utilizzando delle tubazioni flessibili
per non vincolare eccessivamente la stufa
all’impianto e per permettere dei leggeri
spostamenti.
Il tubo di scarico pressione va collegato
provvisoriamente ad una caraffa o un imbuto per
evitare, in caso di sovrappressioni, che l’acqua
sgorghi e bagni struttura e pavimento.

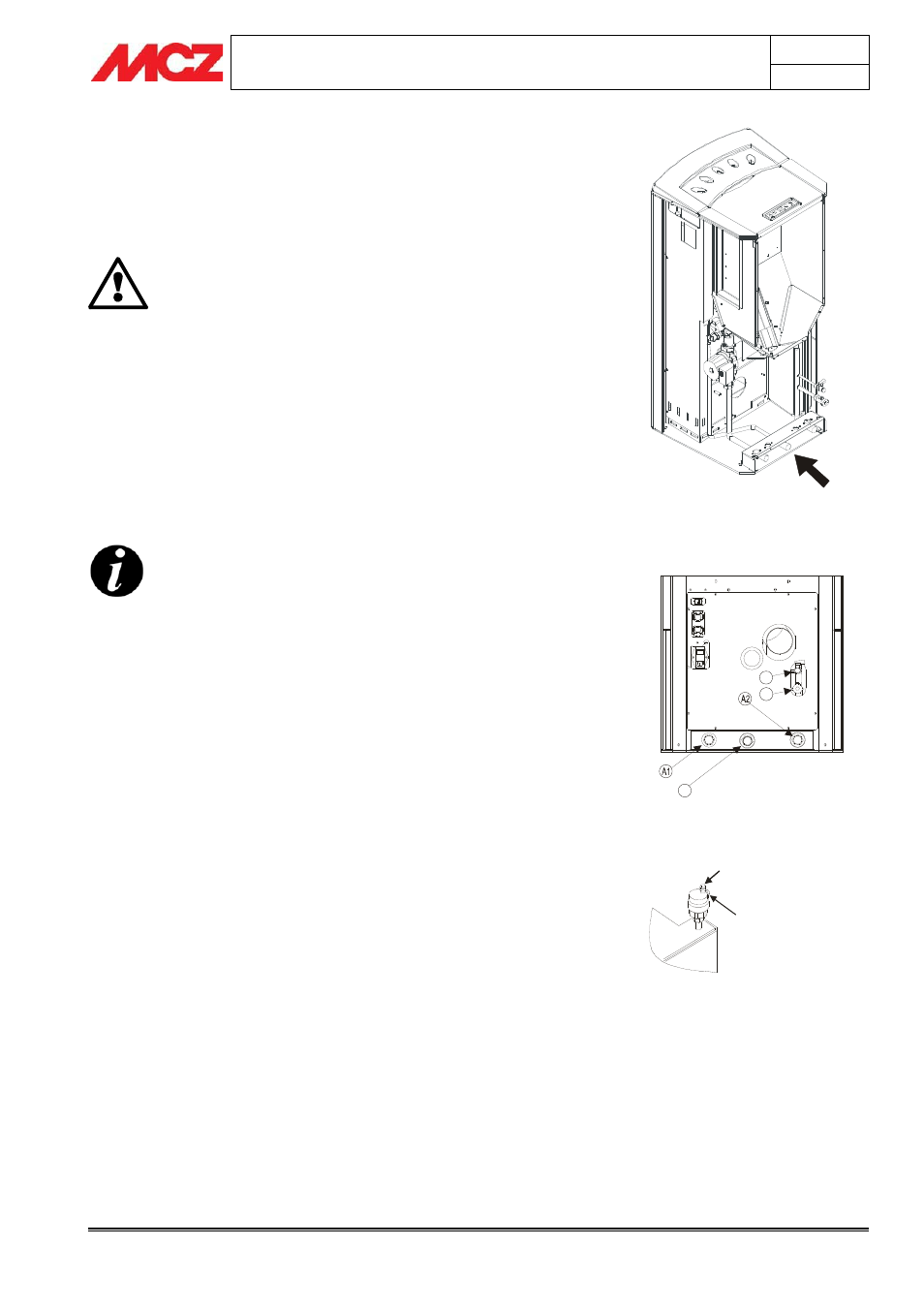

3.4.2. Riempimento dell’impianto
Per eseguire il riempimento dell’impianto, la stufa è dotata di un
rubinetto (D), con valvola di non ritorno, per il caricamento manuale
dell’impianto di riscaldamento. Durante tale operazione lo sfogo di
eventuale aria presente nell’impianto è garantito dallo sfiato automatico
presente sulla sommità sx del corpo caldaia (Sotto il top in ceramica).
Per consentire che la valvola sfiati si consiglia di allentare il tappo grigio
di un giro e lasciare bloccato il tappo rosso
(vedi figura)
La pressione di caricamento dell’impianto A FREDDO deve essere di
1 bar.
Qualora durante il funzionamento la pressione dell’impianto scendesse
(a causa dell’evaporazione dei gas disciolti nell’acqua ) a valori inferiori
al minimo sopra indicato, l’Utente dovrà, agendo sul rubinetto di
caricamento per riportarla al valore iniziale.
Per un corretto funzionamento della stufa A CALDO, la pressione in
caldaia deve essere di 1.5 bar.
Per monitorare la pressione dell’impianto installare a valle del
rubinetto (D) un manometro con scala 0-5 bar (operazione a
cura dell’installatore).
A fine dell’operazione di riempimento richiudere sempre il rubinetto.
3.4.3. Caratteristiche dell’acqua
Le caratteristiche dell’acqua di riempimento dell’impianto, sono molto
importanti per evitare il depositarsi di sali minerali e la creazione di
incrostazioni lungo le tubazioni, all’interno della caldaia e negli
scambiatori (soprattutto quello a piastre per i riscaldamento dell’acqua
sanitaria – vedi capitolo 4.13)
Tappo grigio
allentato di 1 giro
Tappo rosso
bloccato
Valvola di sfiato sotto il top in maiolica
Tubo di scarico pressione (3 bar)
Rubinetto di caricamento (D)
C
D
E
