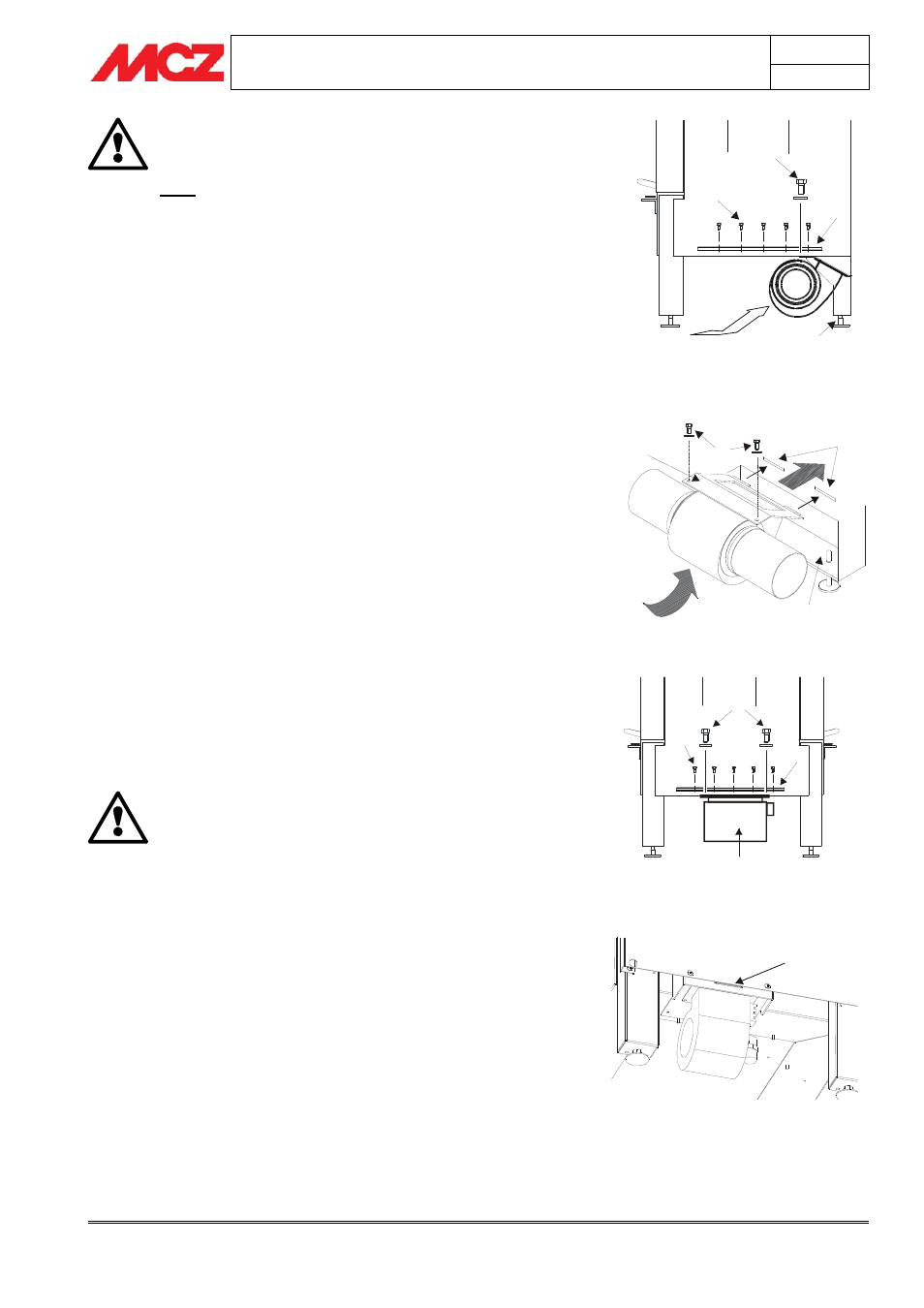

Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
9
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
Asola
IMPORTANTE!
PRIMA DELL’INSTALLAZIONE ACCERTARSI CHE I
SEMITRANCI POSTI SUL FONDO DEL TERMOCAMINO
NON SIANO STATI RIMOSSI.
NEL CASO IN CUI I SEMITRANCI SIANO STATI
RIMOSSI (VEDI PAG 25) E’ NECESSARIO
RIPRISTINARLI O RICHIUDERE I FORI CON DELLE
PIASTRE IN ACCIAIO.
2.2.1. Kit ventilazione forzata 480-620 m
3 /h
Per il montaggio del Kit ventilazione forzata da 480-620 m 3 /h bisogna
seguire queste operazioni:
• Sollevare la porta del focolare
• Togliere la griglia in ghisa, il cassetto cenere ed i due semipiani
in refrattario bianco (Alutec®)
• Svitare le viti autofilettanti B ed asportare il fondo ermetico C
(figura 10)
• Inserire il kit elettroventilatore 480 o 620 mc/h completo della
flangia di aggancio orientato come in figura 11, in modo che i
due incastri della flangia, si innestino nelle apposite asole Z del
piedino posteriore.
• Sollevare il blocco ventilatore come in figura 11 in modo da far
corrispondere i fori della flangia con quelli del fondo del
termocamino.
• Bloccare il tutto avvitando le due viti A, da sopra il fondo, in
modo da fissare il ventilatore 480-620 m 3 /h al telaio (figura 10).
• Prima di ricollocare il fondo ermetico C nella sua sede eseguire i
collegamenti elettrici come illustrato nel seguente paragrafo.
• A collegamenti elettrici eseguiti ricollocare il fondo ermetico C e
bloccarlo tramite le viti autofilettanti B (figura 10)
Assicurarsi che il fondo asportabile C sia a tenuta
ermetica e controllare che le guarnizioni montate sul
fondo stesso siano integre.
2.2.2. Kit ventilazione forzata 180 m
3 /h (Solo B70)
Per il montaggio del Kit ventilazione forzata da 180 m 3 /h bisogna
seguire queste operazioni:
• Sollevare la porta del focolare
• Togliere la griglia in ghisa, il cassetto cenere ed i due semipiani
in refrattario bianco (Alutec®)
• Svitare le viti autofilettanti B ed asportare il fondo ermetico C
(figura 12)
• Inserire i ventilatori da 180 m 3 /h, orientati come in figura 13, in
modo che l’incastro presente sulla flangia del ventilatore, si
innesti nell’apposita asola presente nella struttura del
termocamino (figura 13).
• Bloccare i ventilatori al telaio avvitando le due viti A da sopra il
fondo (figura 12)
Piedino posteriore
A
Porta del
focolare
B
C
Figura 11 – Posizione ventilatore 480-620 m3/h
Figura 10 – Smontaggio piano fuoco interno
Ventilatore
A Porta del
focolare
B
C
Porta del
focolare
Figura 13 – Montaggio ventilatori
Figura 12 – Smontaggio piano fuoco interno
Piedino posteriore
A
Z
Z
Asole
Flangia
d’aggancio
ventilatore
