Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
12
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
2.3.4. Canalizzazioni per kit VF 180 m
3 /h (Airsystem B70)
A differenza del kit VF 480-620 m 3 /h il kit VF 180 m 3 /h non necessita
di canalizzazioni, in quanto la minor potenza dei ventilatori e la loro
posizione rispetto al termocamino, permettono il corretto
funzionamento dell’impianto a patto che si faccia pervenire un
considerevole quantitativo d’aria sotto il monoblocco.
Considerando che tale tipologia di camino viene normalmente posato in
un muro divisorio interno dell’abitazione e quasi mai si ha la possibilità
di canalizzare all’esterno dell’abitazione come per il modello
precedentemente descritto, l’aria di ventilazione deve essere prelevata
tutta dall’interno dell’ambiente d’installazione, mediante delle prese
d’aria realizzate su entrambi i lati del rivestimento
E’ necessario realizzare due prese d’aria di sezione minima 150 cm
2
netta da entrambi i lati del rivestimento che permettano anche un
continuo scambio di ossigeno sotto il termocamino (figura 9).
Se le prese d’aria sono insufficienti, i ventilatori
preleveranno anche l’aria necessaria per la
combustione e tale fenomeno pregiudicherà il
corretto funzionamento del prodotto.

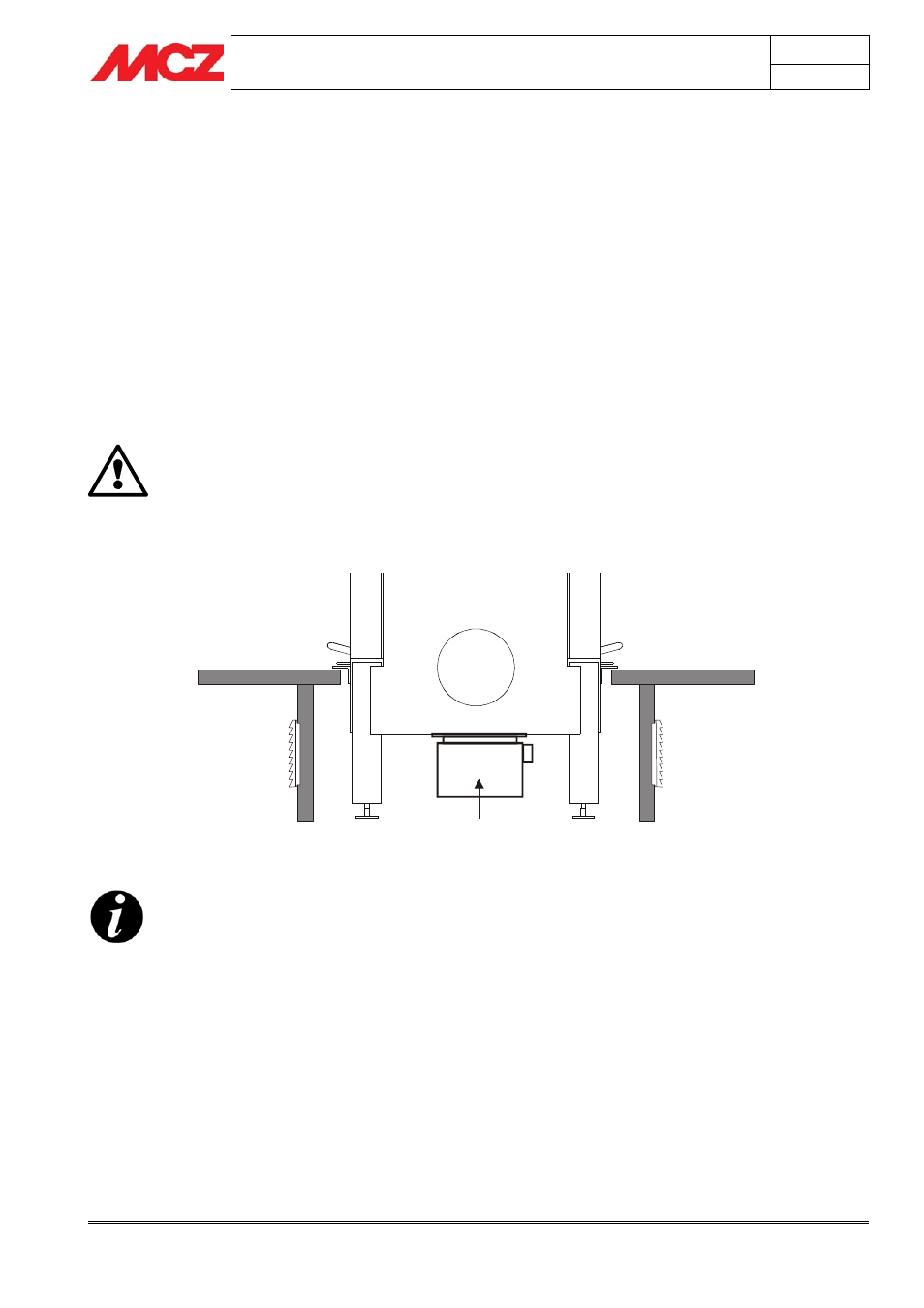

SCHEMA PRESE D’ARIA SOLO PER MODELLO AIRSYSTEM B70
Ventilatori
Piano fuoco Piano fuoco
Griglia ingresso
aria ventilazione
e comburente
Griglia ingresso
aria ventilazione
e comburente
Si consiglia l’utilizzo di due griglie di dimensione almeno pari
a 20x10 cm
Si ricorda che:
• Tutte le prese d’aria esterne devono essere dotate di serranda
di chiusura comandabile dall’esterno e provviste di protezione
anti-insetto.
• La sezione di presa d’aria viene considerata netta, quindi
bisogna considerare l’area d’eventuali ingombri (retine, ecc..)
• È necessario pulire periodicamente filtri o retine per garantire il
passaggio dell’aria.
• Non ostruire per alcun motivo le prese d’aria se il
termocamino o il kit di ventilazione è in funzione
Figura 9 - Griglie ingresso aria per ventilazione e per aria comburente
