Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
•
Fissare la staffa in acciaio contenente la morsettiera per il
cablaggio elettrico mediante la vite autoperforante F in dotazione
(figura 14).
•
Prima di ricollocare il fondo ermetico C nella sua sede, eseguire i
collegamenti elettrici come illustrato nel paragrafo seguente.
•
A collegamenti elettrici eseguiti ricollocare il fondo ermetico C e
bloccarlo tramite le viti autofilettanti B
(figura 14)
•
Reinserire i piani fuoco, il cassetto e la griglia cenere
Assicurarsi che il fondo asportabile C sia a tenuta
ermetica e controllare che le guarnizioni montate sul
fondo stesso siano integre.
2.3. COLLEGAMENTO CENTRALINE E SONDE
Tutti i cablaggi devono essere realizzati con la prese
di corrente disinserita. Accertarsi che la presa di
corrente abbia la messa a terra.
2.3.1. Centralina FC715 e montaggio sonda
Predisporre preventivamente i collegamenti della centralina FC715
secondo quanto esposto nello
schema 1 di pagina 29 se si sta
montando un kit da 480-620 m
3
/h
o nello schema 2 di pagina 30 se si
sta montando un kit da 180m
3
/h.
MONTAGGIO SONDA:
•
Avvitare senza serrare la vite di blocco sonda G al supporto
sonda E, frapponendo la boccola F
(figura 16).
•
Avvitare tutto il supporto sonda E+F+G al foro D (chiave da 10)
•
Inserire fino in fondo la sonda H nel foro della vite di blocco
sonda G e serrare dolcemente la vite G (chiave da 7).
•
La sonda si inserirà all’interno del montante del termocamino C.
Una volta completato il collegamento e allacciata la spina alla presa di
corrente dell’abitazione, accertarsi che il led rosso posto sulla centralina
si illumini.
Tutti i cablaggi devono essere realizzati con la prese
di corrente disinserita. Accertarsi che la presa di
corrente abbia la messa a terra.
2.3.2. Posizionamento centralina e FC715
La centralina deve essere posizionata a terra, posteriormente o a lato
del termocamino, in una zona accessibile per la manutenzione e
soprattutto lontano dal fondo della struttura come illustrato in
figura 17. Accertarsi che la centralina non venga a contatto con parti
metalliche calde del termocamino, perché il calore potrebbe
danneggiarla.
L’apparecchiatura deve essere alimentata con tensione 220V
a 50Hz.
E’ indispensabile il corretto collegamento all’impianto di
messa a terra. Assicurarsi che i cavi non vengano a contatto
con le parti metalliche della struttura poiché sono molto
calde.

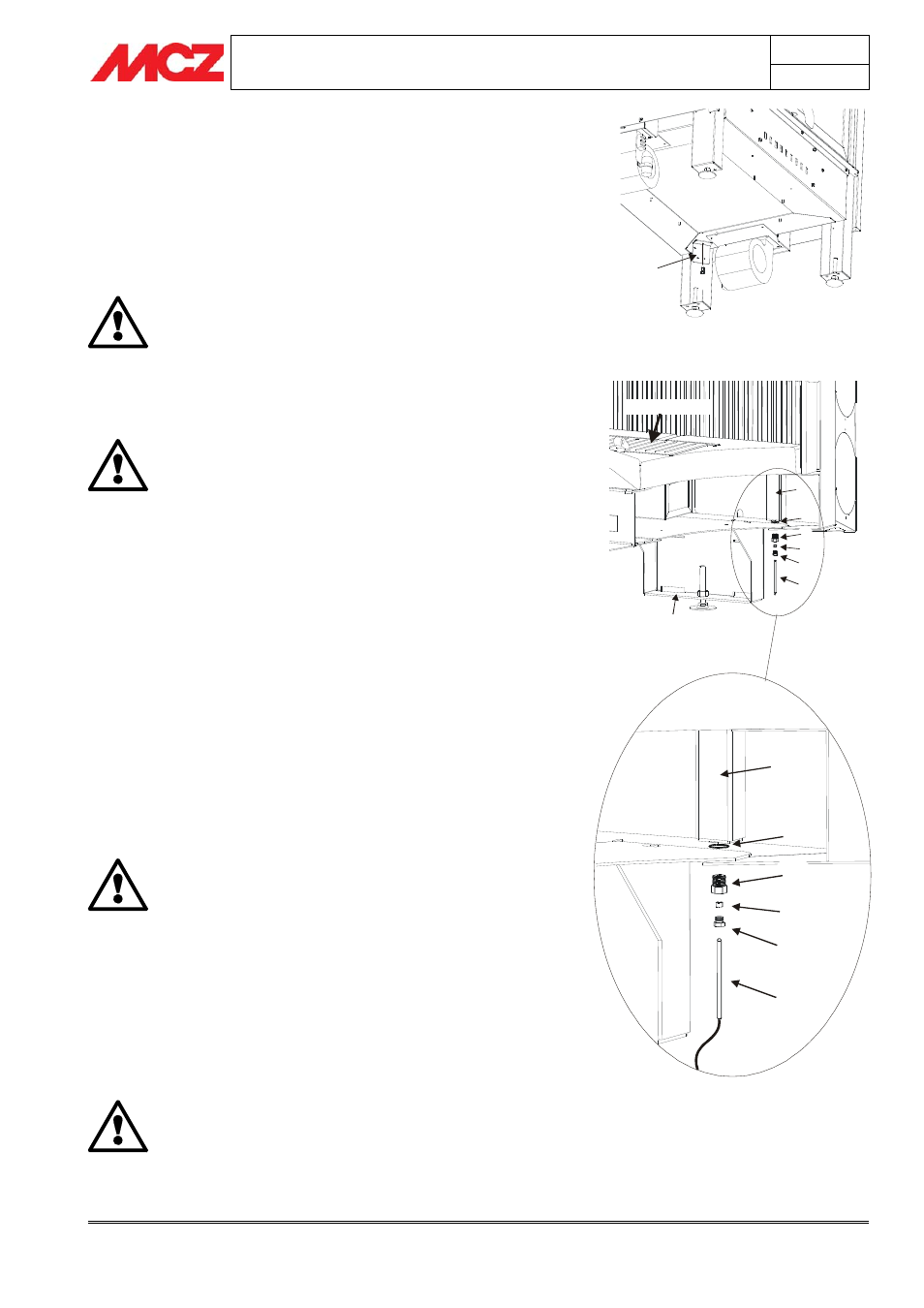

Figura 14 – Montaggio staffa con morsettiera
Piedino posteriore
Sezione del piano fuoco
Griglia cenere
Cassetto
cenere
E
F
G
H
D
C
E
F
G
H
D
C
F
Staffa con
morsettiera
Figura 16 – Montaggio sonda
