Capitolo 2

MANUALE DI INSTALLAZIONE E UTILIZZO

pag.

11

Installazione e montaggio

Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

A

A

A

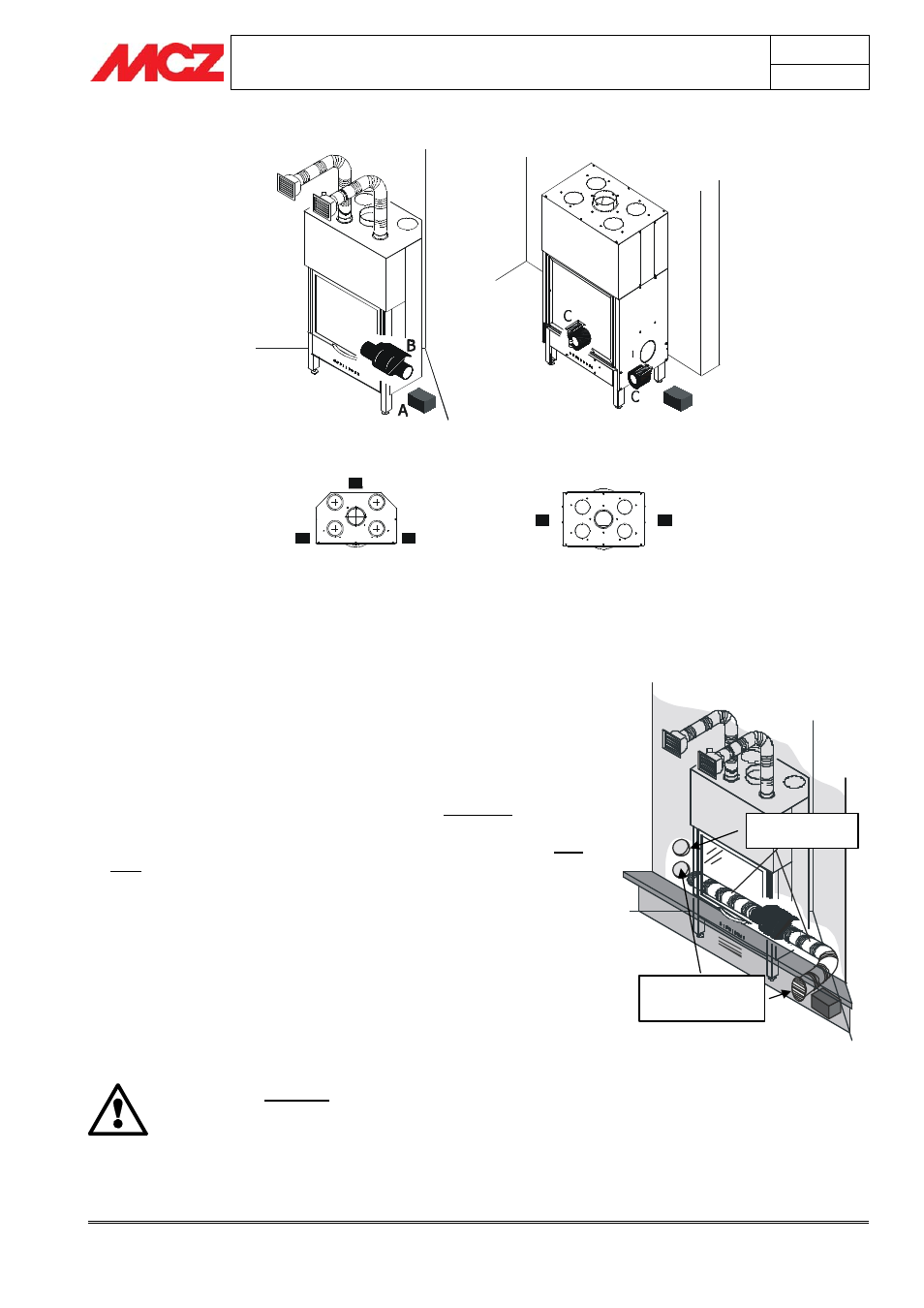

Posizionamento centralina

(A) vista dall’alto.

TUTTI I MODELLI Airsystem AD
ESCLUSIONE DEL Airsystem B70

A = Centralina FC700 - FC715
B = Ventilatore 480/620 m /h

3

SOLO MODELLO Airsystem B70

A

A

Posizionamento centralina

(A) vista dall’alto.

A

A = Centralina FC700 - FC715
B = Ventilatori 180 m /h

3



2.3.3. Canalizzazioni per kit VF 480-620 m

3

/h

Se il termocamino viene installato a ventilazione forzata, cioè

usufruendo un ventilatore da 480 o 620 m

3

/h, realizzare le prese d’aria

e le canalizzazioni come segue:

per un corretto ricambio di ossigeno all’interno dell’ambiente, è

consigliabile collegare una delle due canalizzazioni all’esterno

dell’abitazione realizzando una presa d‘aria di 150 cm², in modo

che possa prelevare aria pulita e fresca, e l’altra all’interno

dell’ambiente d’installazione del termocamino (anche questa da 150

cm²).
Questa modalità permette una corretta miscelazione dell’aria

all’interno dell’ambiente d’installazione e un miglior raffreddamento

della struttura del termocamino.

(Figura 8)

Per chi non avesse la possibilità di eseguire questo tipo di

collegamento, si impone comunque di allacciare entrambe le

canalizzazioni, sia che esse siano dirette entrambe all’esterno o

all’interno. A seconda della scelta si avranno temperature di esercizio

leggermente maggiori o inferiori alla media ma non pregiudicano il

corretto funzionamento del prodotto.

COLLEGARE SEMPRE LE DUE CANALIZZAZIONI E

PORTARLE SEMPRE FUORI DAL RIVESTIEMENTO DEL

TERMOCAMINO. SE NON VIENE RISPETTATA TALE

DIRETTIVA IL VENTILATORE, AVENDO PIU’

PREVALENZA, PUO’ ASPIRARE ANCHE L’ARIA

DESTINATA ALLA GRIGLIA FRONTALE DEL

TERMOCAMINO, NECESSARIA ALLA COMBUSTIONE

Figura 17 – Posizione della centralina

Figura 8 – Presa d’aria per canalizzazioni

ventilatore e presa d’aria comburente.

Prese d’aria interna ed
esterna da 150 cm

2

per l’aria

di ventilazione forzata.

Presa d’aria comburente
da 150 cm

2
