Preparativi
Collegare il Control box e i due proiettori all’interno del cabinet, come viene mostrato nelle illustrazioni sotto.
Quando si collega il Control box ad un proiettore utilizzando un cavo HDMI fornito in dotazione, collegare
la spina del cavo che è più vicina al nucleo in ferrite, alla porta HDMI del Control box.
NOTA
z I cavi HDMI ed i cavi RS-232C che collegano il Control box ai proiettori, possono essere conservati nel
vano portaoggetti (A) quando non sono in uso. L’alimentatore CA del Control box può essere
conservato nel vano portaoggetti (B). Vedere a pagina I-15 di questo manuale per un’illustrazione che
mostra le posizioni del vano portaoggetti (A) e del vano portaoggetti (B).

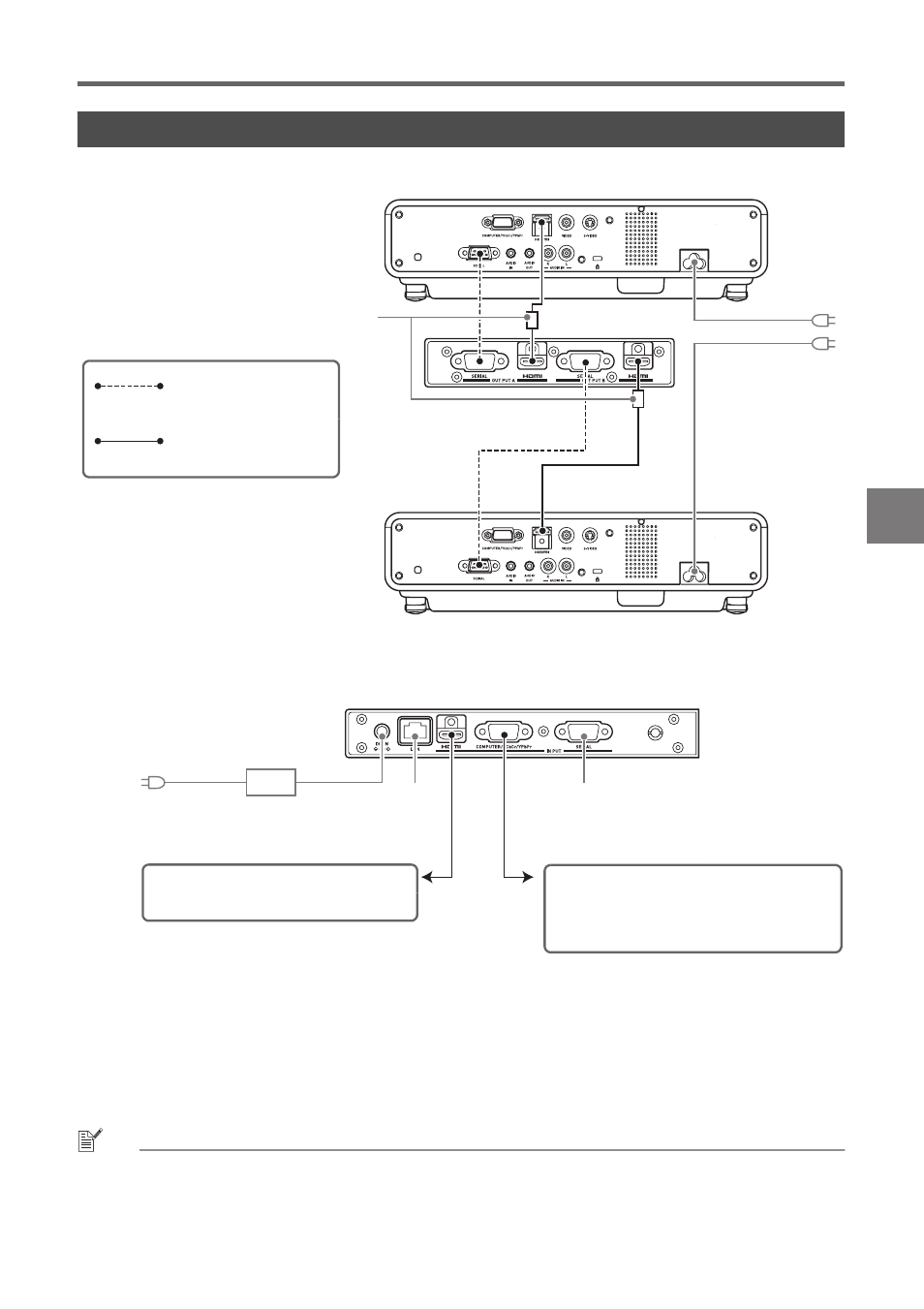

Cablaggio
*1 Per controllare il Sistema di proiezione da un dispositivo esterno tramite una rete LAN, utilizzare un
cavo LAN disponibile in commercio per collegare questo terminale al terminale LAN del dispositivo
esterno.
*2 Per controllare il Sistema di proiezione da un dispositivo esterno tramite una connessione RS-232C,
utilizzare un cavo seriale (incrociato) disponibile in commercio per collegare questa porta alla porta
seriale del dispositivo esterno.
Proiettore A
(Lato più vicino al Control box)
Utilizzare il cavo di
alimentazione in
dotazione per
collegare ad una
presa di corrente.
Lato del Control box
Utilizzare un cavo
RS-232C in dotazione
per collegare.
Utilizzare un cavo HDMI
in dotazione per
collegare.
Proiettore B
(Lato più lontano dal Control box)
Nucleo in ferrite
Collegare l’alimentatore CA in dotazione
ed inserire la spina in una presa di
corrente.
Collegare al terminale di uscita RGB (utilizzando
il cavo mini D-sub in dotazione o un cavo
disponibile in commercio) o al terminale di uscita
component (utilizzando un cavo disponibile in
commercio) del dispositivo sorgente di immagini.
*1 *2
Retro del Control box
Utilizzare un cavo HDMI disponibile in
commercio per collegarsi alla porta di uscita
HDMI di un dispositivo sorgente di immagini.
