I-13
Preparativi
8. Sul menu “Modellazione immagine” che appare, selezionare “Regolazione
posizione immagine” e quindi premere il tasto [ENTER].
z In questo modo verranno proiettati due modelli per la regolazione, uno giallo per il Proiettore A, ed
uno celeste per il Proiettore B.
z Usare le ghiere di messa a fuoco del Proiettore A e del Proiettore B per regolare la messa a fuoco
dei modelli come si richiede.
Importante! Importante! Importante!
z Tutte le spiegazioni riportate in questo manuale presuppongono che il Proiettore A sia collegato
tramite il cavo HDMI all’uscita OUTPUT A del Control box, e che il Proiettore B sia collegato
all’uscita OUTPUT B, come viene mostrato in “Cablaggio” (pagina I-7). Invertendo questi
collegamenti, verranno invertiti i colori dei modelli per la regolazione (celeste per il Proiettore A,
giallo per il Proiettore B).
9. Osservare i modelli per la regolazione mentre si regola il Proiettore A, e quindi il
Proiettore B. Quando si eseguono le regolazioni, provare ad ottenere le
caratteristiche descritte di seguito.
z Regolare in modo che i segni di centratura orizzontale dei modelli per la regolazione siano
orizzontali.
z Regolare in modo che le linee verticali dei segni di centratura dei modelli per la regolazione siano
al centro dello schermo.
10. Sul telecomando del Control box, premere il tasto [BLANK].
z Questa operazione farà scomparire il modello per la regolazione del Proiettore B, lasciando solo il
modello per la regolazione del Proiettore A (giallo).
11.
Mentre si osserva il modello per la regolazione del Proiettore A, eseguire le
regolazioni verticali descritte di seguito.
z Regolare l’orientamento verticale del cabinet.
z Regolare la ghiera di zoom del Proiettore A.

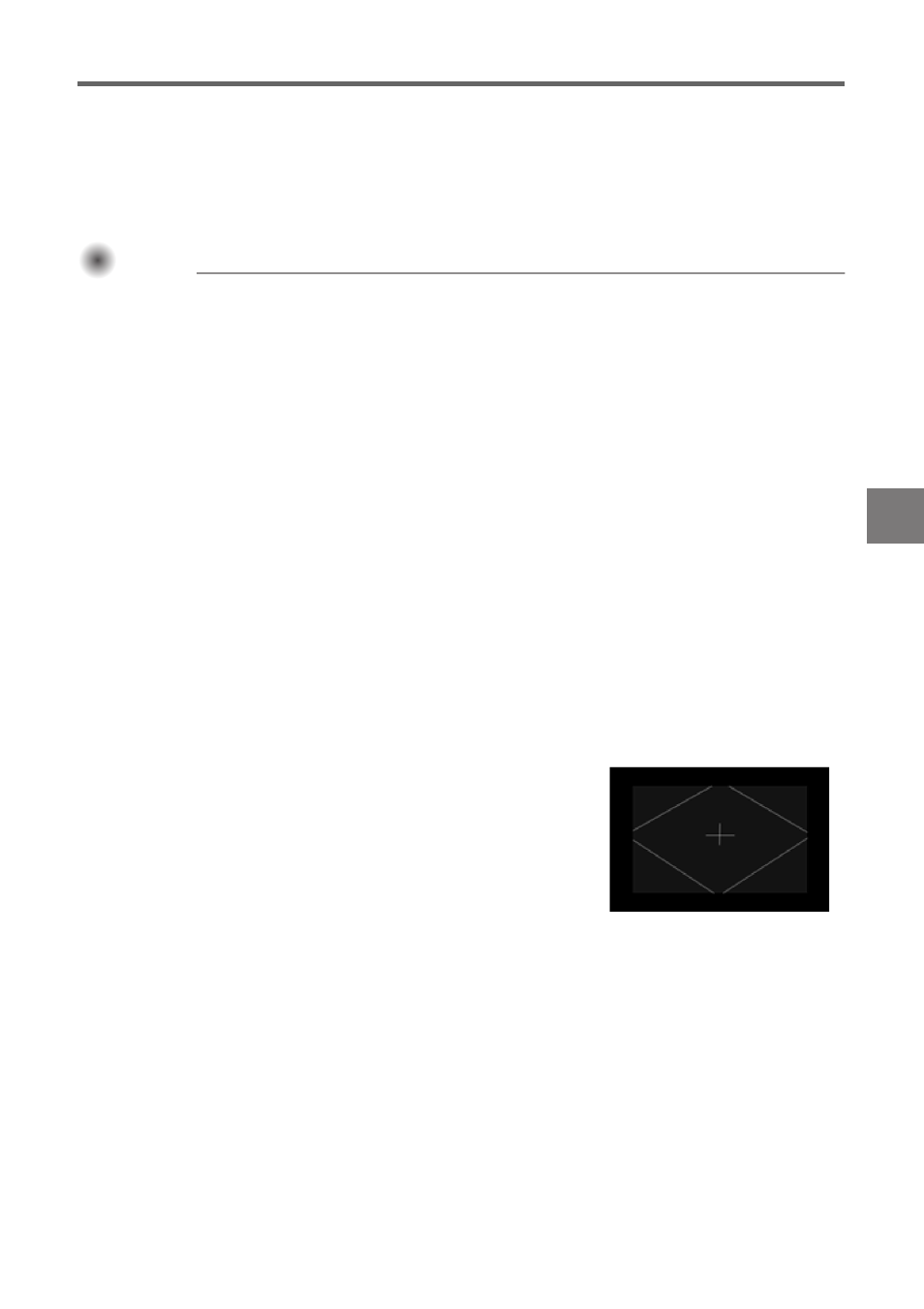

I segni di centratura del modello per la regolazione dovranno
essere nel centro dello schermo di proiezione, ed il bordo
esterno del modello per la regolazione dovrà essere appena
all’esterno dell’area di proiezione, come mostrato nella figura
accanto.
12. Premere il tasto [BLANK] del telecomando.
z In questo modo si proietterà di nuovo dal Proiettore B, in modo che siano proiettati i modelli per la
regolazione di entrambi il Proiettore A e il Proiettore B.
13. Eseguire i passi riportati sotto per fare in modo che il modello per la regolazione del
Proiettore B sia il più allineato possibile con il modello per la regolazione del
Proiettore A.
z Prestare attenzione ad allentare semplicemente le cinque viti. Non rimuoverle.
Proiettore A : Utilizzare la stessa procedura come quella riportata nel punto 3 per eseguire la
regolazione fine del modello per la regolazione del Proiettore A.
Proiettore B : Utilizzare la stessa procedura come quella riportata nel punto 5 per eseguire la
regolazione fine del modello per la regolazione del Proiettore B.
(1) Regolare la ghiera di zoom del Proiettore B.
(2) Allentare le cinque viti che fissano i pannelli laterali del cabinet (vedere l’illustrazione riportata nel
punto 5 sopra), e quindi ruotare la manopola di regolazione per regolare l’orientamento.
(3) Dopo aver completato la regolazione della posizione, stringere completamente le viti.
