I-11
Preparativi
Usare la procedura riportata in questa sezione per regolare le immagini proiettate dei due proiettori, in
modo che esse siano approssimativamente della stessa grandezza e alla stessa posizione sullo schermo
di proiezione (schermo, parete, o altra superficie da utilizzarsi come superficie di proiezione, dopo il
completamento del setup del Sistema di proiezione).
z Dopo aver terminato la configurazione delle impostazioni iniziali del Control box, eseguire la procedura
riportata di seguito.
z Per informazioni su quale proiettore è il Proiettore A e quale è il Proiettore B, vedere “Cablaggio”
(pagina I-7).
Per regolare le posizioni dei due proiettori
1. Se avete spento l’alimentazione dopo aver terminato la procedura riportata in “Per
configurare le impostazioni iniziali di Control box” (pagina I-10), accendere
l’alimentazione di Control box.
Regolazione 1: Allineamento approssimativo delle due schermate di proiezione
2. Applicare il copriobiettivo all’obiettivo del Proiettore B in modo che venga proiettata
solo l’immagine del Proiettore A sullo schermo di proiezione.
3. Eseguire i passi riportati sotto per regolare la posizione e la dimensione
dell’immagine del Proiettore A, in modo che essa sia leggermente fuori dei bordi
dello schermo di proiezione, come mostrato nell’immagine riportata sopra “Dopo la
regolazione”.
4. Rimuovere il copriobiettivo dall’obiettivo del Proiettore B in modo che la sua
immagine sia proiettata.
Regolazione delle posizioni dei due proiettori
Eseguire le operazioni seguenti utilizzando il telecomando di Control box (YT-200). Notare che
queste operazioni non possono essere eseguite utilizzando il telecomando (YT-120) del
proiettore.
3

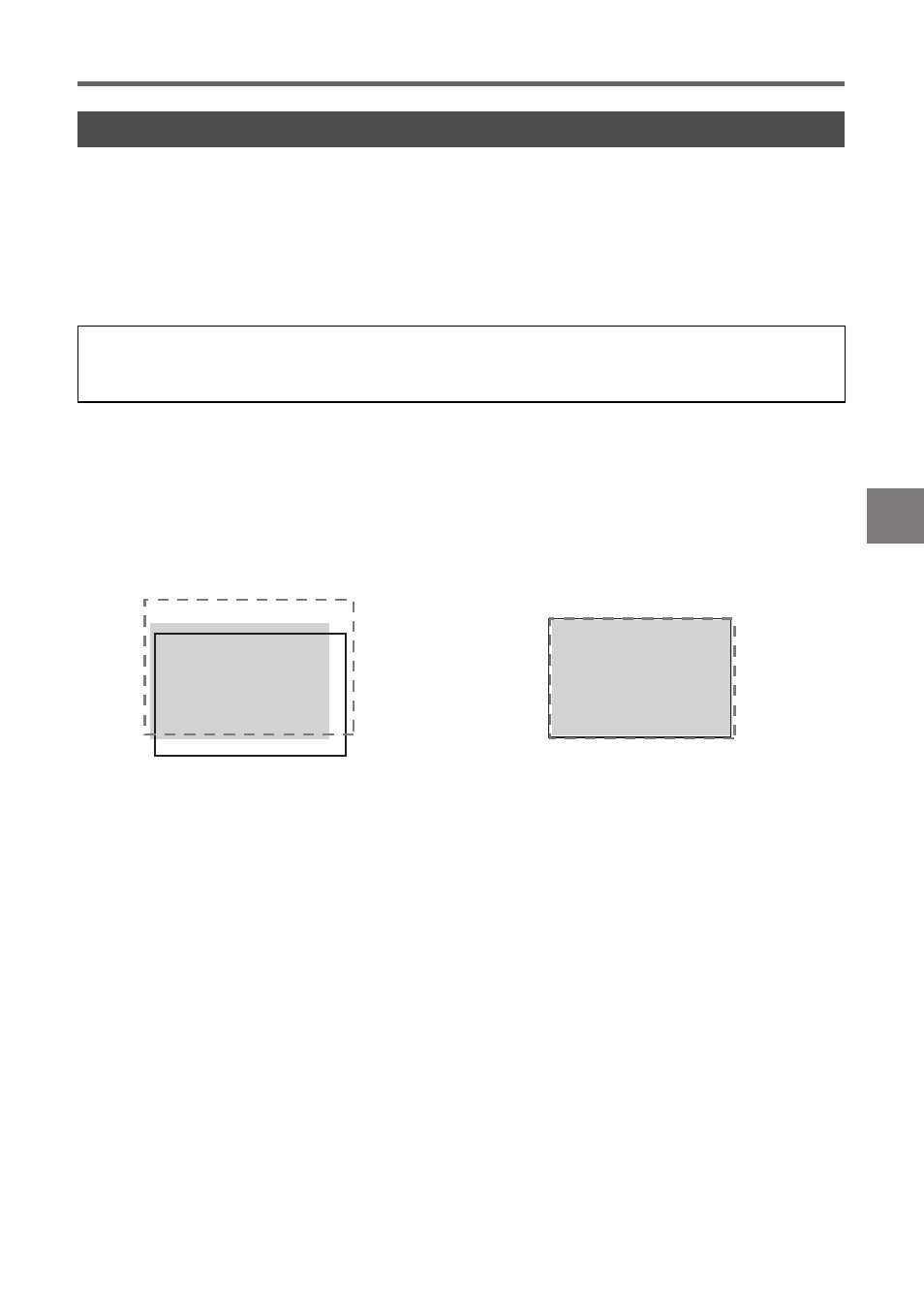

Prima della regolazione Dopo la regolazione
(1) Spostare il cabinet per cambiare il suo orientamento.
(2) Regolare la ghiera di zoom del Proiettore A.
Schermo di proiezione
Immagine del Proiettore B
Immagine del Proiettore A
Schermo di proiezione
