Preparativi
I-12
5. Eseguire i passi riportati sotto per regolare la posizione e la dimensione
dell’immagine del Proiettore B, in modo che essa sia leggermente fuori dei bordi
dello schermo di proiezione, come viene mostrato nell’immagine riportata sopra
“Dopo la regolazione”.
z Prestare attenzione ad allentare semplicemente le cinque viti. Non rimuoverle.
z Dopo aver regolato la posizione, stringere di nuovo le viti di fissaggio. Notare che sarà necessario
eseguire regolazioni fini in un secondo tempo in questa procedura, di conseguenza non stringere
completamente le viti di fissaggio in questo momento.
6.
Con entrambe le immagini del Proiettore A e del Proiettore B proiettate, ripetere i
punti 3 e 5 come si richiede per minimizzare la differenza tra la forma delle immagini
del Proiettore A e del Proiettore B.
Regolazione 2: Regolazione fine utilizzando il modello per la regolazione
7. Sul telecomando del Control box, premere il tasto [CORRECT].
(1) Regolare la ghiera di zoom del Proiettore B.

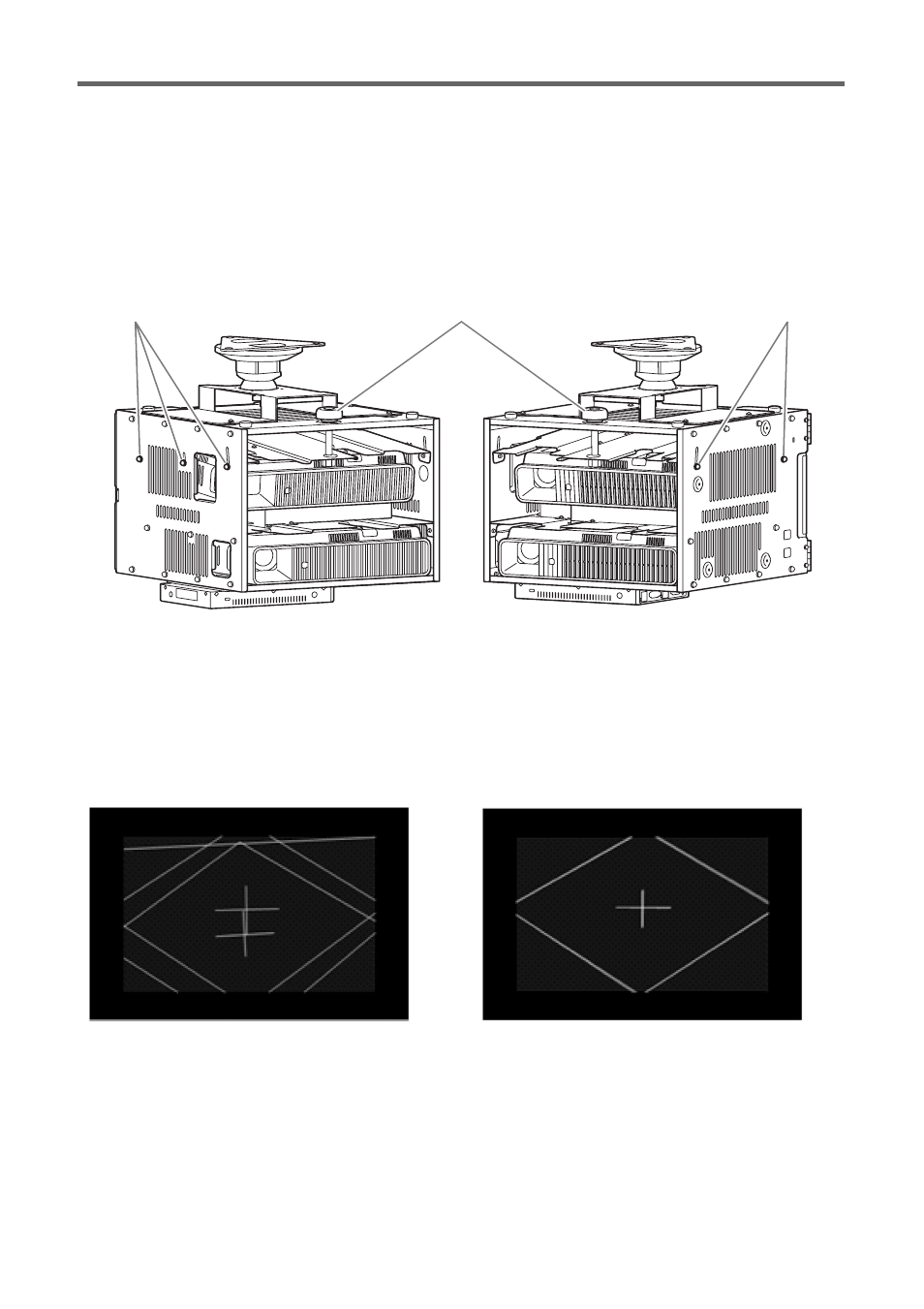

(2) Allentare le cinque viti che fissano i pannelli laterali del cabinet, e quindi ruotare la manopola di
regolazione per regolare l’orientamento.
3
Prima della regolazione Dopo la regolazione
Viti di fissaggio Manopola di regolazione Viti di fissaggio
