SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione WB5A_6A-IA-IIT114540 43

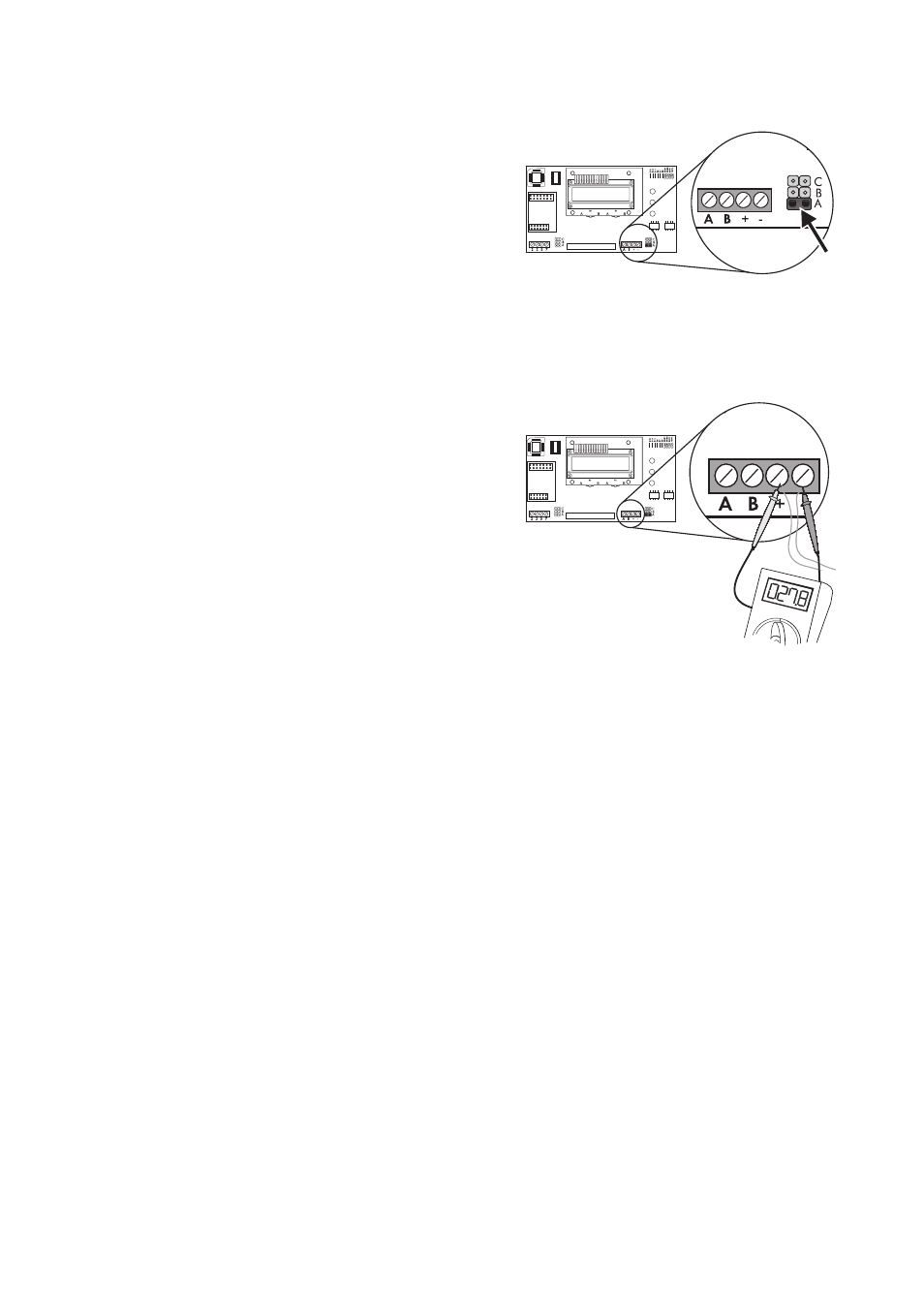

8. Solo per l'inverter centrale (quello con 2 fili per
morsetto), inserire uno dei jumper in dotazione
nell'ingresso inferiore tra quelli raffigurati a destra
Non inserire i jumper nell'ingresso inferiore di
entrambi gli inverter!
oppure
Collegare con un ponticello a filo i morsetti a vite
A e B all'inverter centrale.
Non collegare i morsetti a vite A e B negli altri due
inverter!
9. Misurare la resistenza tra il polo positivo e quello
negativo del blocco di morsetti nell'inverter
centrale.
☑ Se la resistenza è di circa 27,8 k Ω (± 370 Ω ),
SMA Power Balancer è collegato
correttamente. In caso contrario controllare il
cablaggio.
10. Chiudere tutti gli inverter come descritto nel
capitolo 7.3 ”Chiusura dell'inverter” (Pagina 60).
