Collegamento elettrico SMA Solar Technology AG
36 WB5A_6A-IA-IIT114540 Istruzioni per l’installazione
5.5 Collegamento di SMA Power Balancer

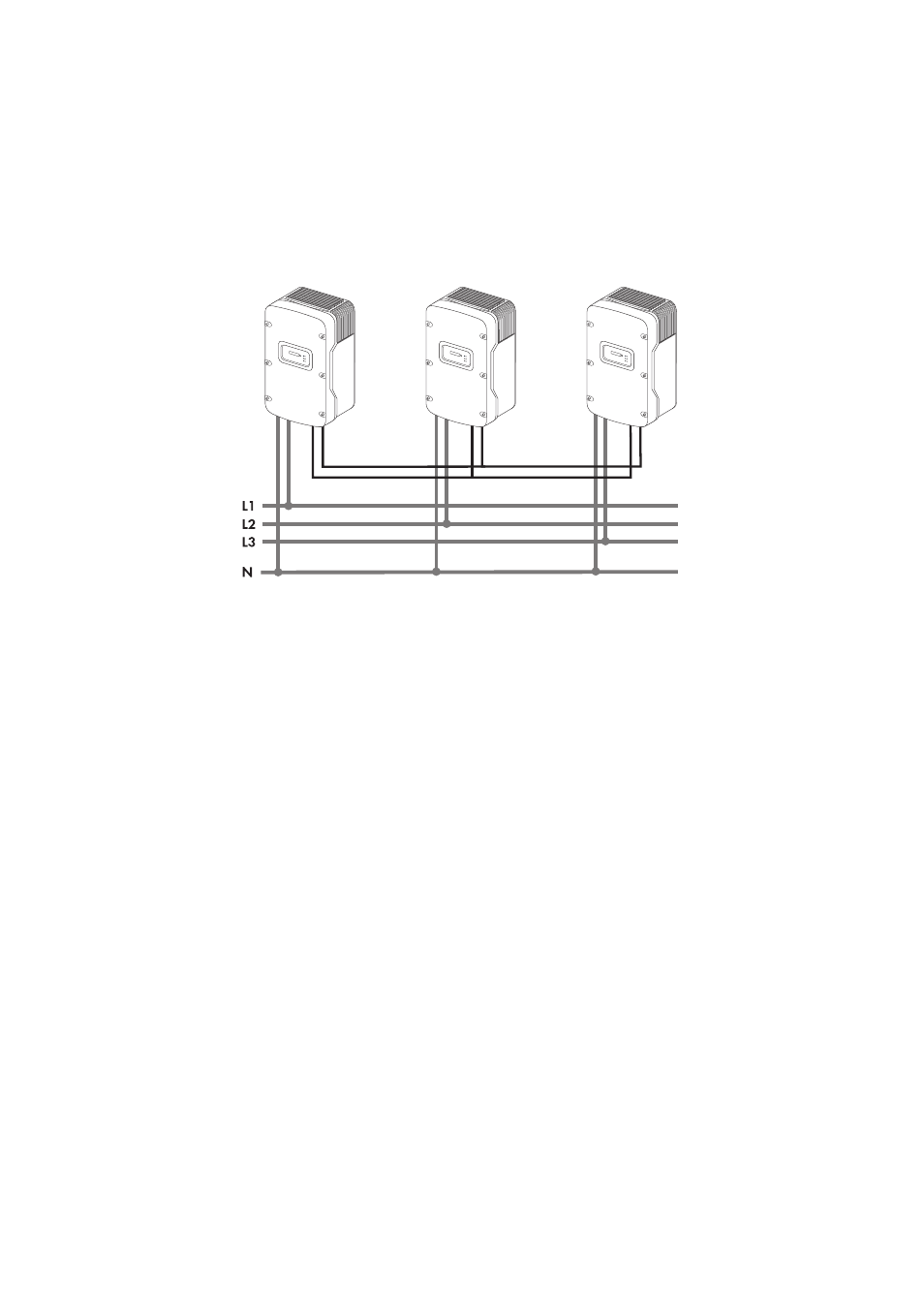

L'inverter è munito di serie di SMA Power Balancer. Quest'ultimo consente di collegare 3 inverter a
un sistema di immissione trifase.
A tal fine, tutti e 3 gli inverter di un gruppo devono essere collegati a diversi conduttori esterni della
rete a bassa tensione (L1, L2 e L3)!
Attivando questo circuito è possibile stabilire come gli altri due inverter dovranno reagire nel caso in
cui il terzo inverter presenti un'anomalia o si verifichi un'anomalia della tensione di rete sulla sua fase.
I collegamenti per SMA Power Balancer sono separati galvanicamente dal restante circuito
dell'inverter.
5.5.1 Configurazione
In caso di impostazione della norma nazionale VDE-AR-N4105-MP o VDE-AR-N4105-HP, su
WB 5000A-11 e WB 6000A-11 SMA Power Balancer è attivato di fabbrica e regolato sulla
modalità di funzionamento ”PowerGuard”. Per tutte le altre norme, su WB 5000A-11 e
WB 6000A-11 SMA Power Balancer è disattivato di fabbrica.
Su WB 5000A/WB 5000A-IT/WB 6000A/WB 6000A-IT SMA Power Balancer è sempre
disattivato di fabbrica, indipendentemente dalla norma nazionale impostata.
SMA Power Balancer può essere attivato e configurato attraverso un prodotto di comunicazione. Per
modificare il parametro ”PowerBalancer” è necessario un codice di accesso personale, il cosiddetto
codice SMA Grid Guard. Il modulo di richiesta per il codice di accesso personale è disponibile
all'indirizzo www.SMA-Italia.com nell'area Downloads alla voce ”Certificato” del rispettivo inverter.
Le diverse configurazioni possibili sono descritte di seguito.
