Collegamento elettrico

SMA Solar Technology AG

40

WB5A_6A-IA-IIT114540

Istruzioni per l’installazione

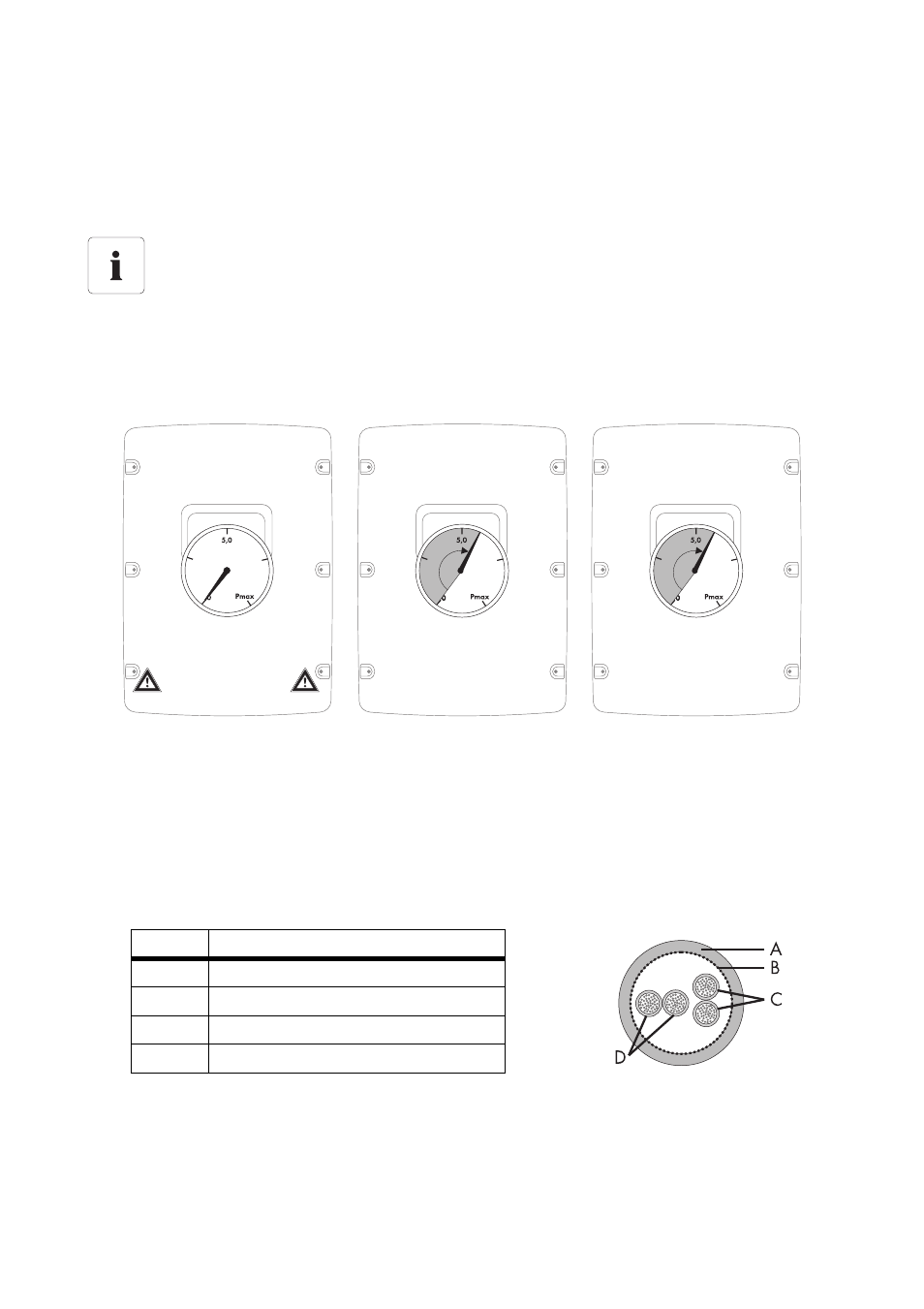

• PowerGuard

Questa impostazione può essere selezionata se l'intero piccolo impianto eolico è composto
esclusivamente da 3 inverter e il carico asimmetrico in caso di errore deve essere limitato a
4,6 kVA.

– Se 1 dei 3 inverter segnala un errore della tensione di rete o un'anomalia

dell'apparecchio blocca l'immissione, gli altri 2 inverter limitano automaticamente la
propria potenza a 4,6 kVA.

5.5.2 Cablaggio

Requisiti dei cavi

Per il cablaggio di SMA Power Balancer utilizzare un cavo ”LiYCY” con le seguenti caratteristiche:

• Interno: LiYCY 2 x 2 x 0,25
• Esterno: Li2YCYv 2 x 2 x 0,25

Limitazione del carico asimmetrico per l'Italia
Per gli inverter impostati sulla norma nazionale DK 5940 il carico asimmetrico è limitato a
6 kVA.

Oggetto Descrizione
A

Isolamento flessibile

B

Schermatura

C

Coppia ritorta 2 (2 x 0,25 mm

2

)

D

Coppia ritorta 1 (2 x 0,25 mm

2

)

kVA

kVA

Anomalia della tensione di

rete oppure guasto

dell apparecchio

Potenza: 0 VA

'

!

Limitazione della

potenza!

Potenza: 4,6 kVA

Limitazione della

potenza!

Potenza: 4,6 kVA

kVA
