Collegamento elettrico SMA Solar Technology AG
26 WB5A_6A-IA-IIT114540 Istruzioni per l’installazione
5.2.2 Collegamento dell'inverter alla rete pubblica (CA)
1. Controllare se la tensione di rete si trova nel range di tensione consentito.
L'esatto range di funzionamento dell'inverter è definito nei parametri di funzionamento. Il
relativo documento è disponibile nell'area Downloads del sito www.SMA-Italia.com, nella
categoria ”Descrizione tecnica” dell'inverter corrispondente.
2. Disinserire l'interruttore automatico e assicurarlo contro la riaccensione involontaria.

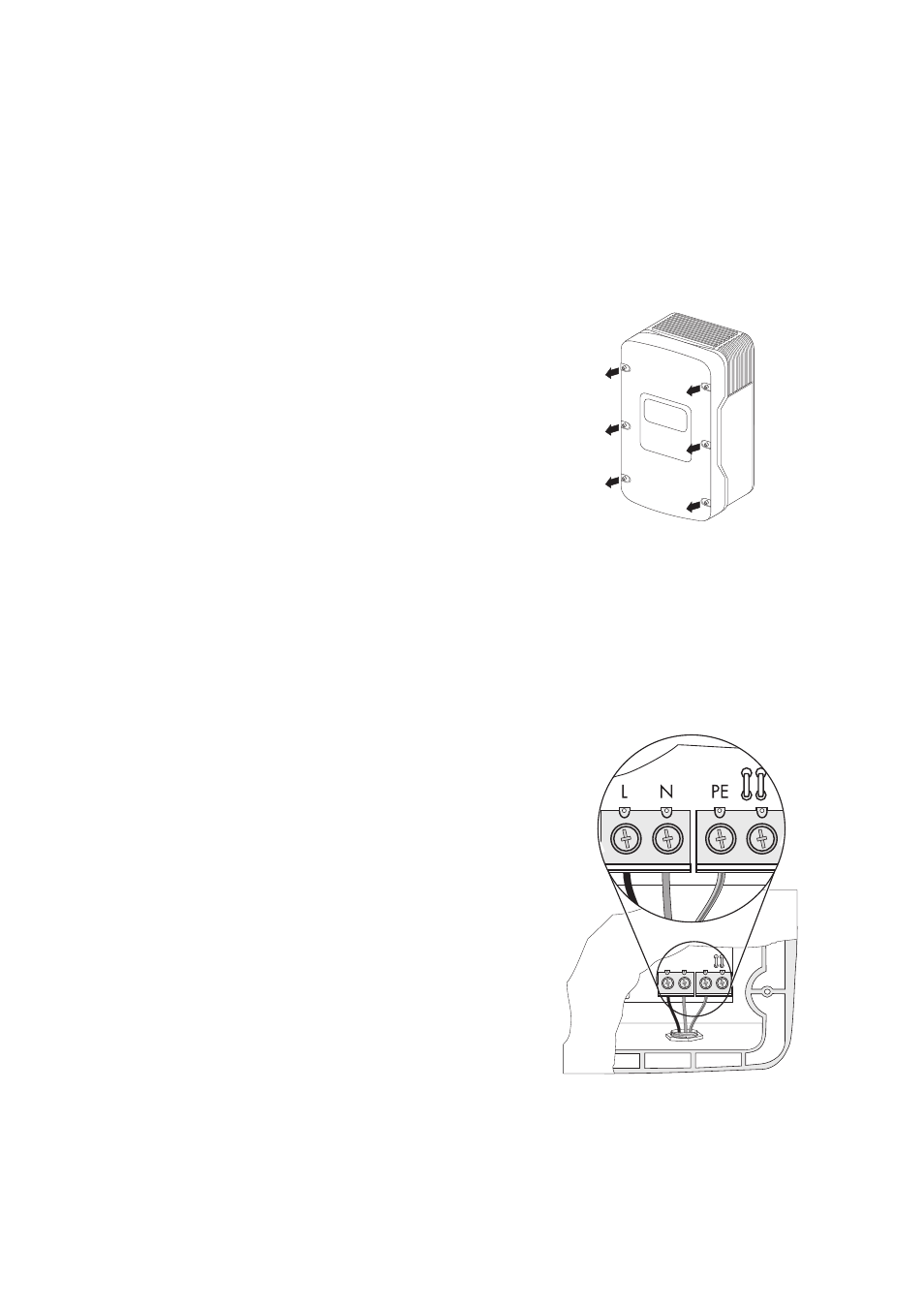

3. Allentare tutte le viti del coperchio dell'involucro e
rimuoverlo. A tale scopo, utilizzare una chiave a
brugola (6 mm).
4. Rimuovere la protezione dell'apertura
dell'involucro CA.
5. Inserire dall'esterno il collegamento a vite CA
nell'apertura dell'involucro e avvitarlo dall'interno
con il dado di bloccaggio.
6. Inserire il cavo.
7. Servendosi di un cacciavite, collegare L, N e il
conduttore di protezione (PE) alle morsettiere
conformemente alla siglatura.
Il filo PE deve essere 5 mm più lungo dei fili L e N.
Attenzione a non invertire L e N!
8. Chiudere saldamente il collegamento a vite
nell'apertura dell'involucro.
