Interventi di manutenzione sull'inverter centrale SMA Solar Technology AG
38 SCWAR-WIT093012 Manuale di manutenzione
4.8.2 Controllo dell'interruttore di potenza CC
A seconda della versione e della classe di potenza, negli inverter Sunny Central vengono utilizzati
due diversi tipi di interruttori di potenza sul lato CC con azionamento a motore.

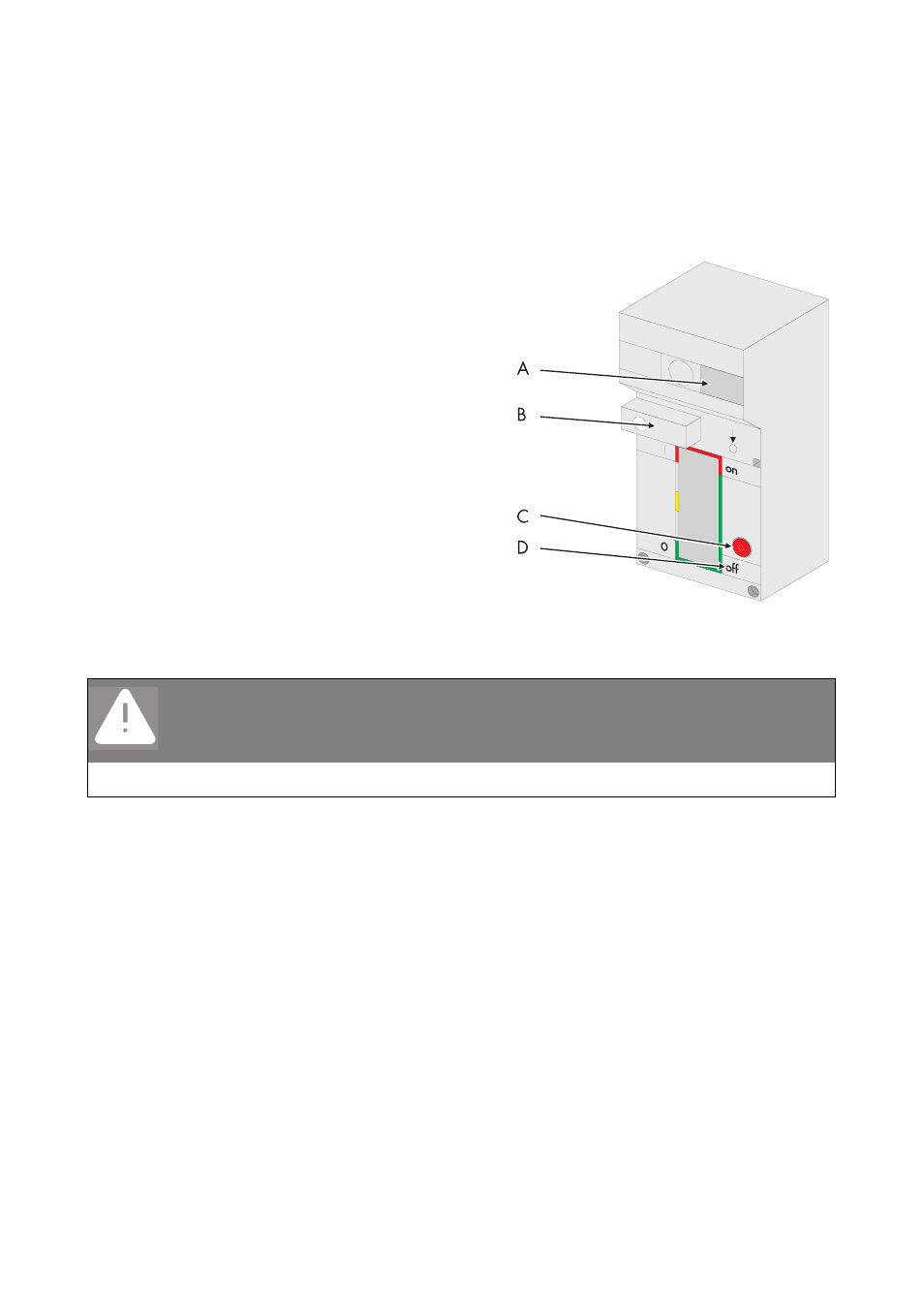

Interruttore di potenza CC con azionamento a motore (accumulatore a molla)
Questo interruttore è munito di un tasto di inserimento
(A), un accumulatore a molla (B), un tasto di
disinserimento (C) e di un indicatore di posizione (D).
Viene utilizzato nei seguenti inverter Sunny Central:
• SC100LV
• SC125LV
• SC150
• SC200 / 200HE
• SC250 / 250HE
• SC350 / 350HE
• SC500HE
• SC560HE
Procedura per il controllo dell'interruttore di potenza CC
1. Commutare il Sunny Central su "stop" e aprire gli sportelli.
2. Assicurarsi che il Sunny Central sia collegato alla tensione di controllo (tensione di
alimentazione) e sia alimentato.
3. Fissare gli interruttori degli sportelli sulla posizione "On" con del nastro adesivo.
4. Commutare il Sunny Central su "start".
☑ L'interruttore CC viene inserito e si posiziona su "On".
5. Commutare il Sunny Central su "stop".
☑ L'interruttore scatta e si posiziona su "Off".
6. Abilitare nuovamente gli interruttori degli sportelli rimuovendo il nastro adesivo.
7. Chiudere gli sportelli dell'armadio elettrico.
PERICOLO!
Pericolo di morte causa scossa elettrica e ustioni in seguito a contatto con
componenti sotto tensione della rete a media tensione.
• Non toccare alcun componente se non quelli descritti nelle istruzioni.
