4.6 Coperture e serrature
4.6.1 Controllo dell'arresto d'emergenza
➤ Controllo del funzionamento dell'interruttore di arresto d'emergenza interno ed esterno. L'esatta
posizione degli interruttori può essere determinata sulla base della codifica dei mezzi di
esercizio e dello schema elettrico correlato.
1. Commutare il Sunny Central su stop e aprire gli sportelli.
2. Assicurarsi che il Sunny Central sia collegato alla tensione di
controllo (tensione di alimentazione) e sia alimentato.
3. Verificare che l'interruttore di arresto d'emergenza esterno
all'apparecchio non sia stato attivato.
4. Fissare tutti gli interruttori degli sportelli sulla posizione "On" con
del nastro adesivo.

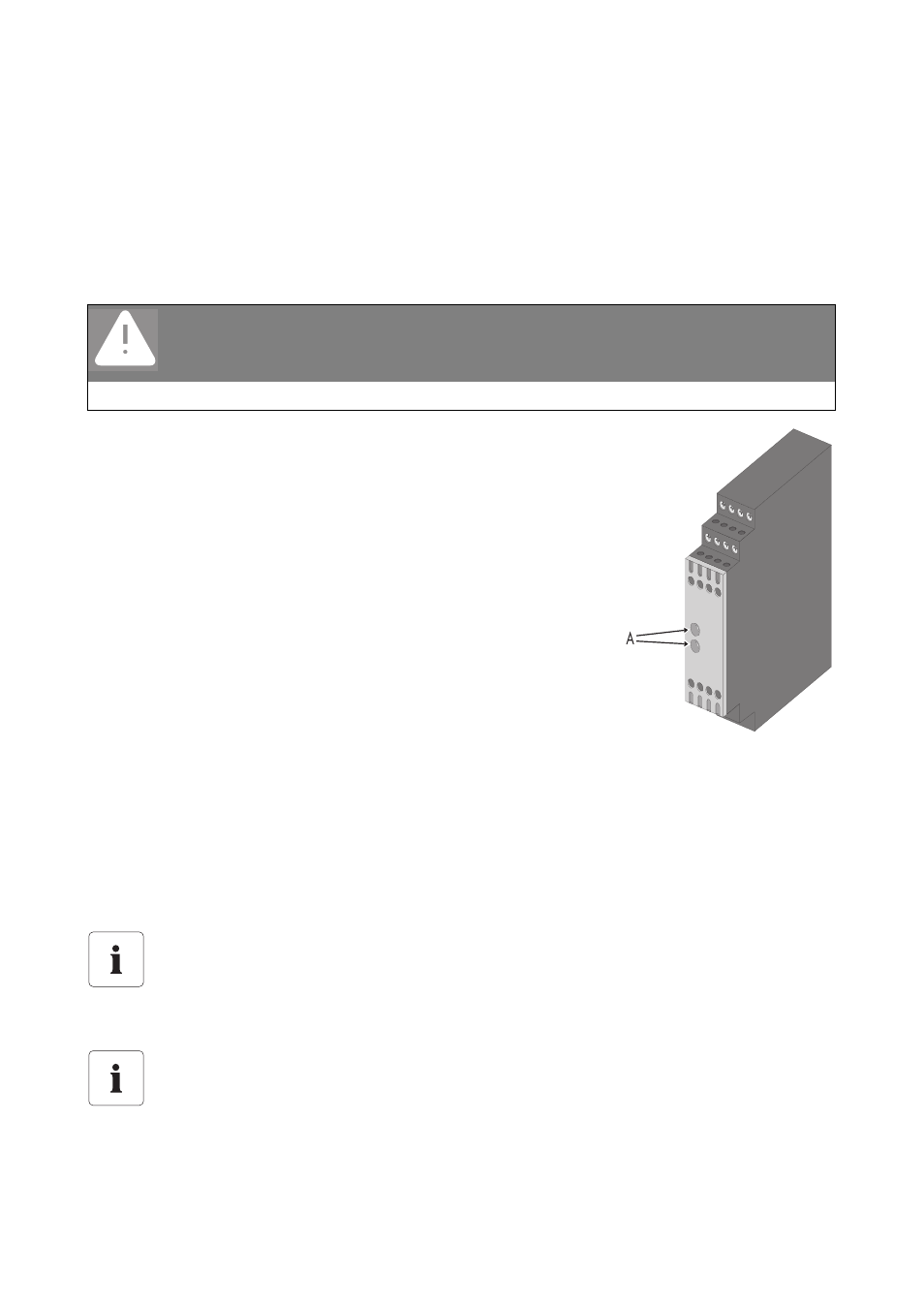

☑ Nel funzionamento normale entrambi i LED (A) del relè di
arresto d'emergenza devono essere accesi.
5. Se sull'apparecchio viene azionato un interruttore di arresto
d'emergenza i LED del relè di arresto d'emergenza devono
commutare su "OFF".
☑ Sul Sunny Central Control compare la segnalazione di errore "206" e il guasto deve essere
confermato manualmente.
6. Sbloccare l'interruttore di arresto d'emergenza e confermare il guasto sul Sunny Central
Control.
7. Abilitare nuovamente gli interruttori degli sportelli rimuovendo il nastro adesivo.
8. Chiudere gli sportelli dell'armadio elettrico.
9. Effettuare un test di funzionamento su ogni singolo interruttore di arresto d'emergenza.
Controllare gli interruttori di arresto d'emergenza sull'armadio, nelle cabine ed eventuali altri
interruttori di arresto d'emergenza esterni.
PERICOLO!
Pericolo di morte causa scossa elettrica e ustioni in seguito a contatto con
componenti sotto tensione della rete a media tensione.
• Non toccare alcun componente se non quelli descritti nelle istruzioni.
Controllo in caso di arresto d'emergenza a catena
In caso di collegamento in team o in impianti nei quali più Sunny Central sono collegati in
team il guasto va confermato su tutti i singoli Sunny Central Control. In tutti gli armadi
elettrici deve scattare il relè di arresto d'emergenza.
Collegamento del relè di arresto d'emergenza
A seconda del modello e della versione di armadio elettrico il relè di arresto d'emergenza
dotato di LED è montato sulla sezione di comando.
