SMA Solar Technology AG Interventi di manutenzione sull'inverter centrale
Manuale di manutenzione SCWAR-WIT093012 29
4.6.2 Controllo degli interruttori degli sportelli
A seconda del modello di armadio elettrico e della versione vengono montati i seguenti interruttori
per sportelli delle ditte Rittal e IBB.

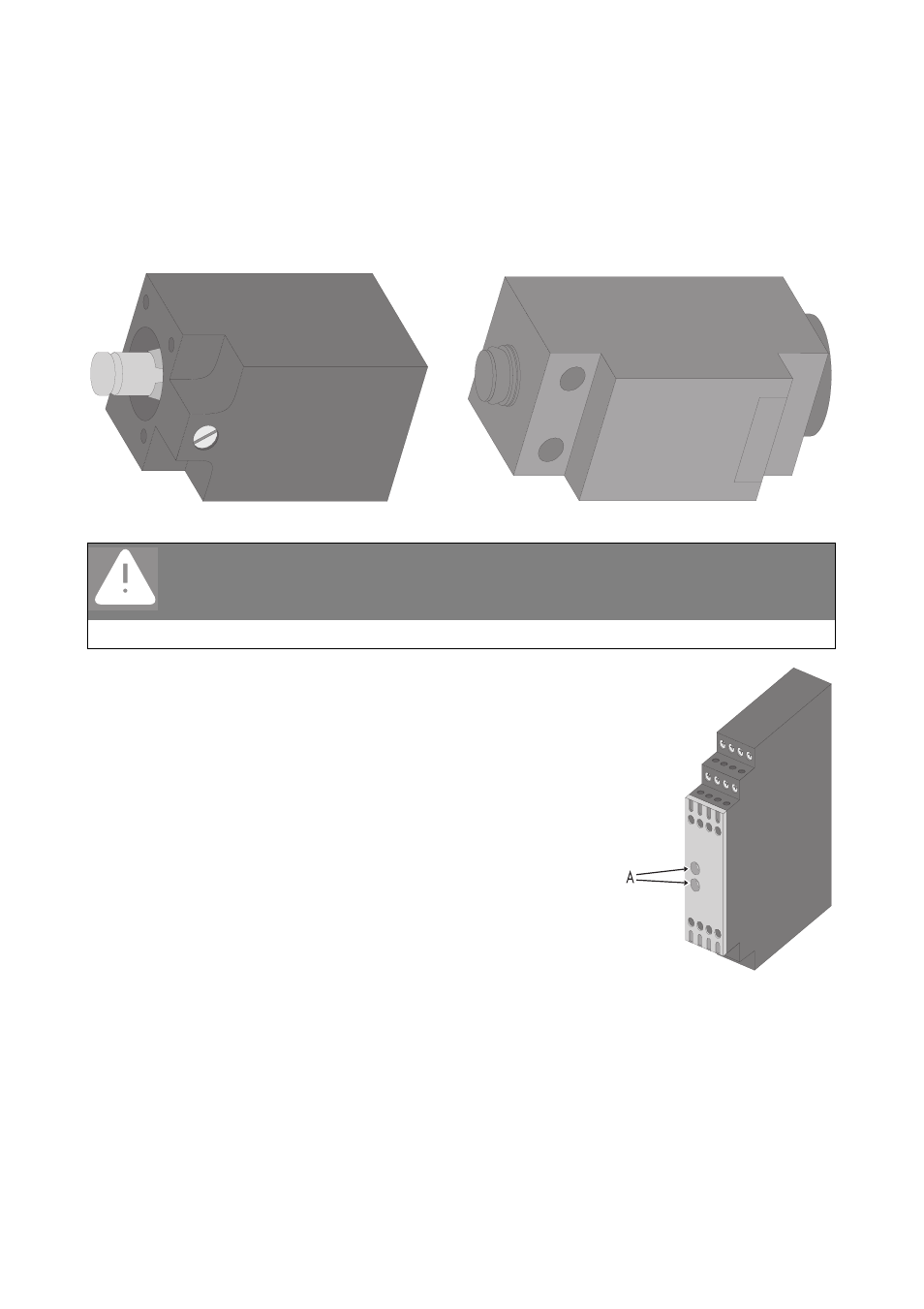

Vista degli interruttori degli sportelli.
1. Commutare il Sunny Central su stop e aprire gli sportelli.
2. Assicurarsi che il Sunny Central sia collegato alla tensione di
controllo (tensione di alimentazione) e sia alimentato.
3. Verificare che l'interruttore di arresto d'emergenza esterno
all'apparecchio non sia stato attivato.
4. Fissare tutti gli interruttori degli sportelli sulla posizione "On" con
del nastro adesivo.
☑ Nel funzionamento normale entrambi i LED (A) del relè di
arresto d'emergenza devono essere accesi.
5. Dopo aver rimosso il nastro adesivo inserire e disinserire uno
dopo l'altro tutti gli interruttori degli sportelli.
☑ Nel lasso di tempo in cui gli interruttori sono disinseriti i LED
sul relè di arresto di emergenza si spengono.
6. Abilitare nuovamente gli interruttori degli sportelli rimuovendo il nastro adesivo.
7. Chiudere gli sportelli dell'armadio elettrico.
Qualora si renda necessario sostituire un interruttore degli sportelli è possibile ordinarlo presso la
SMA.
PERICOLO!
Pericolo di morte causa scossa elettrica e ustioni in seguito a contatto con
componenti sotto tensione della rete a media tensione.
• Non toccare alcun componente se non quelli descritti nelle istruzioni.
