4.8 Controllo dei dispositivi di protezione
A seconda del modello di armadio elettrico, e della versione, gli inverter centrali vengono
equipaggiati con una serie di interruttori di protezione dei quali va regolarmente verificato il perfetto
funzionamento.
L'esatta posizione e il numero degli interruttori di protezione possono essere rilevati dalla codifica dei
mezzi di esercizio sui componenti nello schema elettrico allegato.
A seconda della versione di armadio elettrico sono disponibili i seguenti interruttori di protezione:
• Interruttore di protezione dalle correnti di guasto
• Interruttore di protezione di linea
• Interruttore di potenza
• Interruttore salvamotore
4.8.1 Controllo dell'interruttore di potenza CA

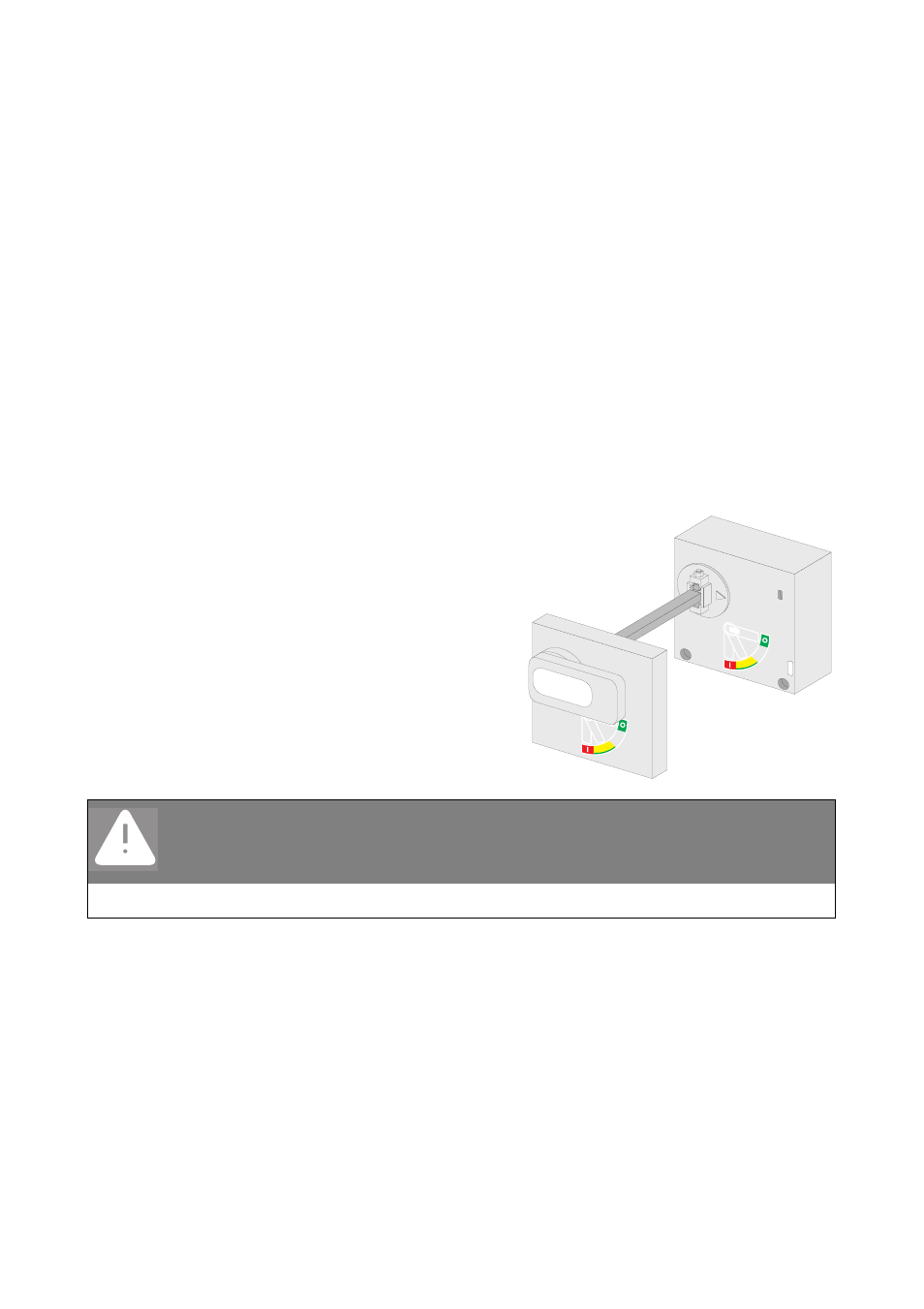

L'interruttore di potenza CA è collegato con lo
sportello tramite un asse di prolunga. Lo sportello non
dispone di contatti, visto che ad interruttore inserito
non è possibile aprirlo.
fnen f
1. Commutare il Sunny Central su "stop" e aprire gli sportelli.
2. Per aprire lo sportello del Sunny Central ad armadio inserito liberare la maniglia dall'asse di
prolunga che la collega all'interruttore. Con un cacciavite premere nell'apertura laterale
sull'interruttore per sbloccarlo manualmente. Successivamente è possibile aprire lo sportello.
PERICOLO!
Pericolo di morte causa scossa elettrica e ustioni in seguito a contatto con
componenti sotto tensione della rete a media tensione.
• Non toccare alcun componente se non quelli descritti nelle istruzioni.
