6.3.2 Collegamento dell’inverter alla rete pubblica

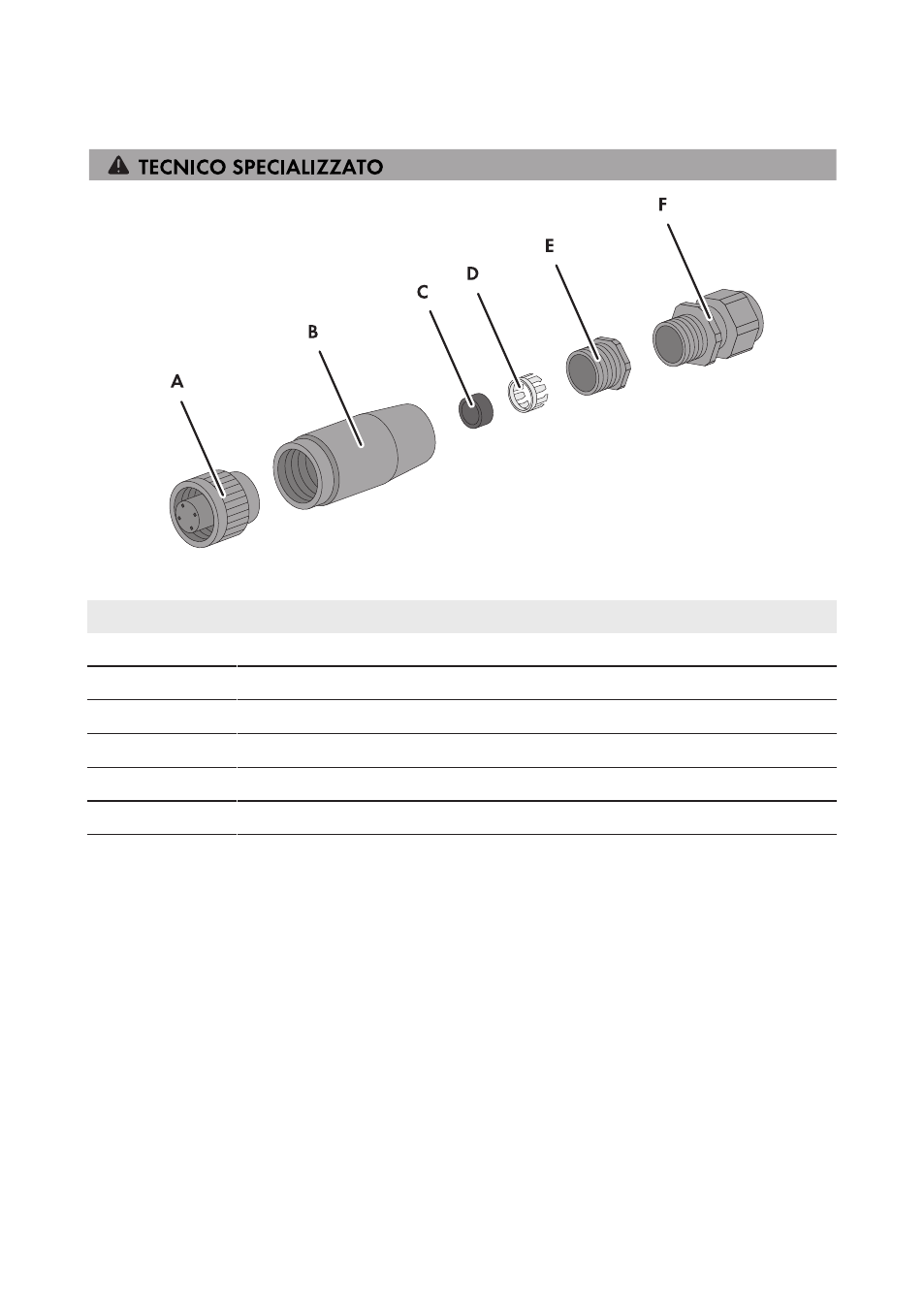

Figura 8: Componenti della scatola di collegamento CA
Posizione Denominazione
A Bussola d’attacco
B Bussola filettata
C Guarnizione ad anello PG13,5
D Gabbietta di bloccaggio PG13,5
E Vite di pressione PG13,5 (per diametri 7 mm ... 10 mm)
F Pressacavo M20x1,5 per diametri 10 mm … 14 mm)
Requisiti:
☐ Devono essere soddisfatte le condizioni di collegamento del gestore di rete.
☐ La tensione di rete deve rientrare nel range consentito. Il preciso range di funzionamento
dell’inverter è stabilito nei parametri di funzionamento (v. la descrizione tecnica “Parametri di
funzionamento” sul sito www.SMA-Solar.com).
Procedura:
1. Selezionare un pressacavo adatto per il cavo CA.
2. Disinserire l’interruttore automatico e assicurarlo contro il reinserimento involontario.
3. Spelare il cavo CA per una lunghezza di 30 mm.
4. Accorciare L ed N di 5 mm.
5. Rimuovere la guaina isolante di L, N e PE rispettivamente di 4 mm.
6. Se il diametro esterno del cavo è compreso tra 7 mm e 10 mm, utilizzare guarnizione ad
anello, gabbietta di bloccaggio e vite di pressione:
