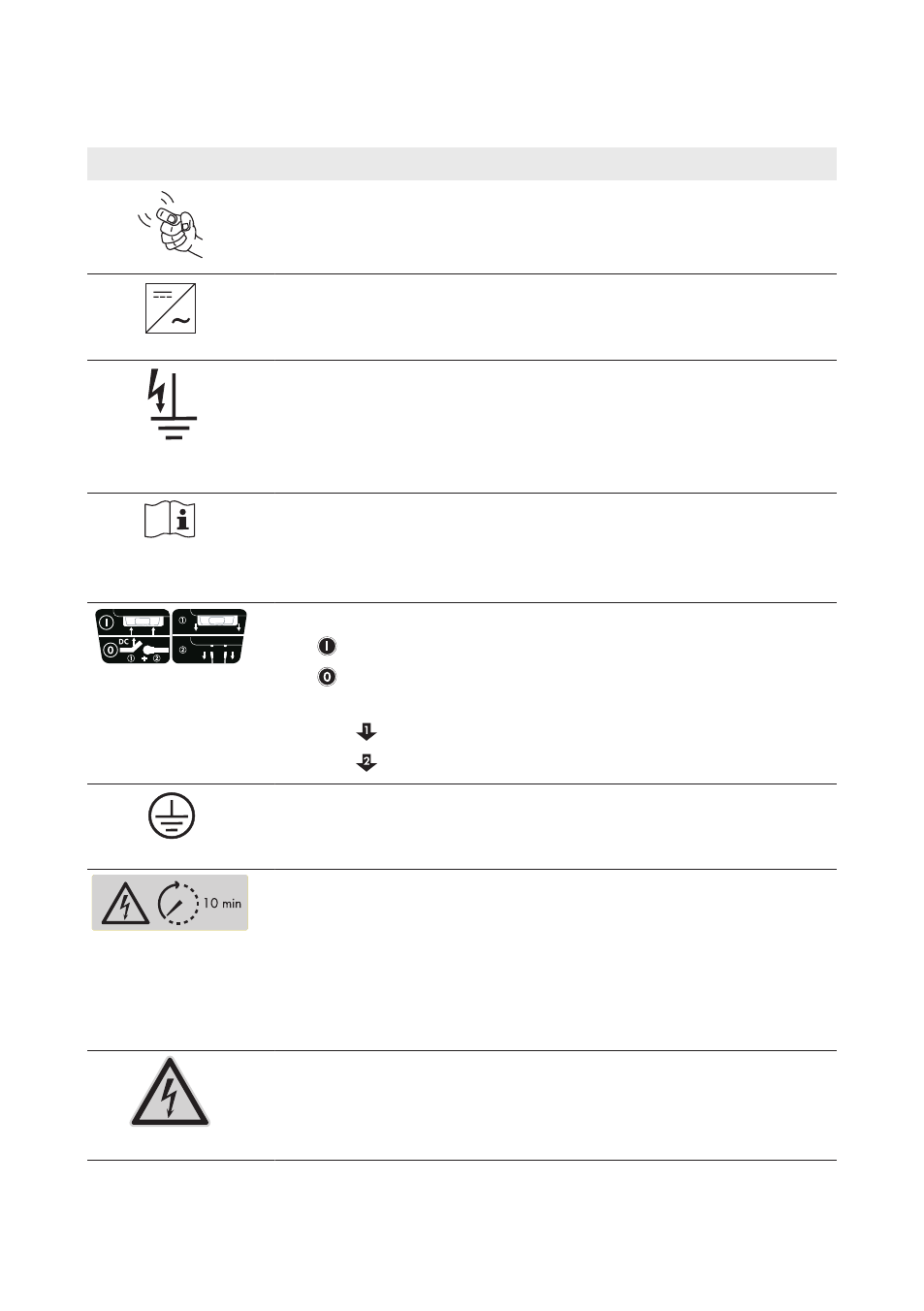

Simboli su inverter e targhetta di identificazione
Simbolo
Spiegazione
Toccando il coperchio dell’involucro è possibile attivare e comandare il
display (v. cap. 9.3, pag. 47).
Inverter
Assieme al LED verde, questo simbolo segnala la condizione di funziona-
mento dell’inverter.
Dispersione verso terra
Assieme al LED rosso, questo simbolo segnala che è presente una disper-
sione verso terra sul generatore fotovoltaico o che almeno uno dei vari-
stori dell’inverter è guasto (per la risoluzione degli errori consultare il ma-
nuale di servizio, reperibile sul sito ).
Osservare la documentazione
Assieme al LED giallo, questo simbolo segnala un errore o un’anomalia
(per la risoluzione degli errori consultare il manuale di servizio, reperibile
sul sito
Funzionamento di ESS*:
•
Quando il sezionatore ESS è inserito, il circuito CC è chiuso.
•
Per interrompere il circuito CC, eseguire in sequenza le seguenti
operazioni:
–
Rimuovere il sezionatore ESS.
–
Sbloccare ed estrarre tutti i terminali CC.
Conduttore di protezione
Questo simbolo indica il punto di collegamento di un conduttore di prote-
zione.
Pericolo di morte per alta tensione nell’inverter: rispettare il tempo di atte-
sa, pari a 10 minuti.
Nei componenti dell’inverter percorsi da corrente sono presenti tensioni
elevate che possono causare folgorazioni potenzialmente letali. Prima di
eseguire qualsiasi operazione sull’inverter, disinserire sempre quest’ultimo
come descritto nel presente documento (v. cap. 10 “Disinserzione dell'in-
verter”, pag. 48).
Pericolo di morte per folgorazione
Il funzionamento del prodotto comporta tensioni elevate. Tutti gli interven-
ti sullo stesso devono essere eseguiti esclusivamente da tecnici specializ-
zati.
