6.2 Panoramica del campo di collegamento
6.2.1 Vista dal basso

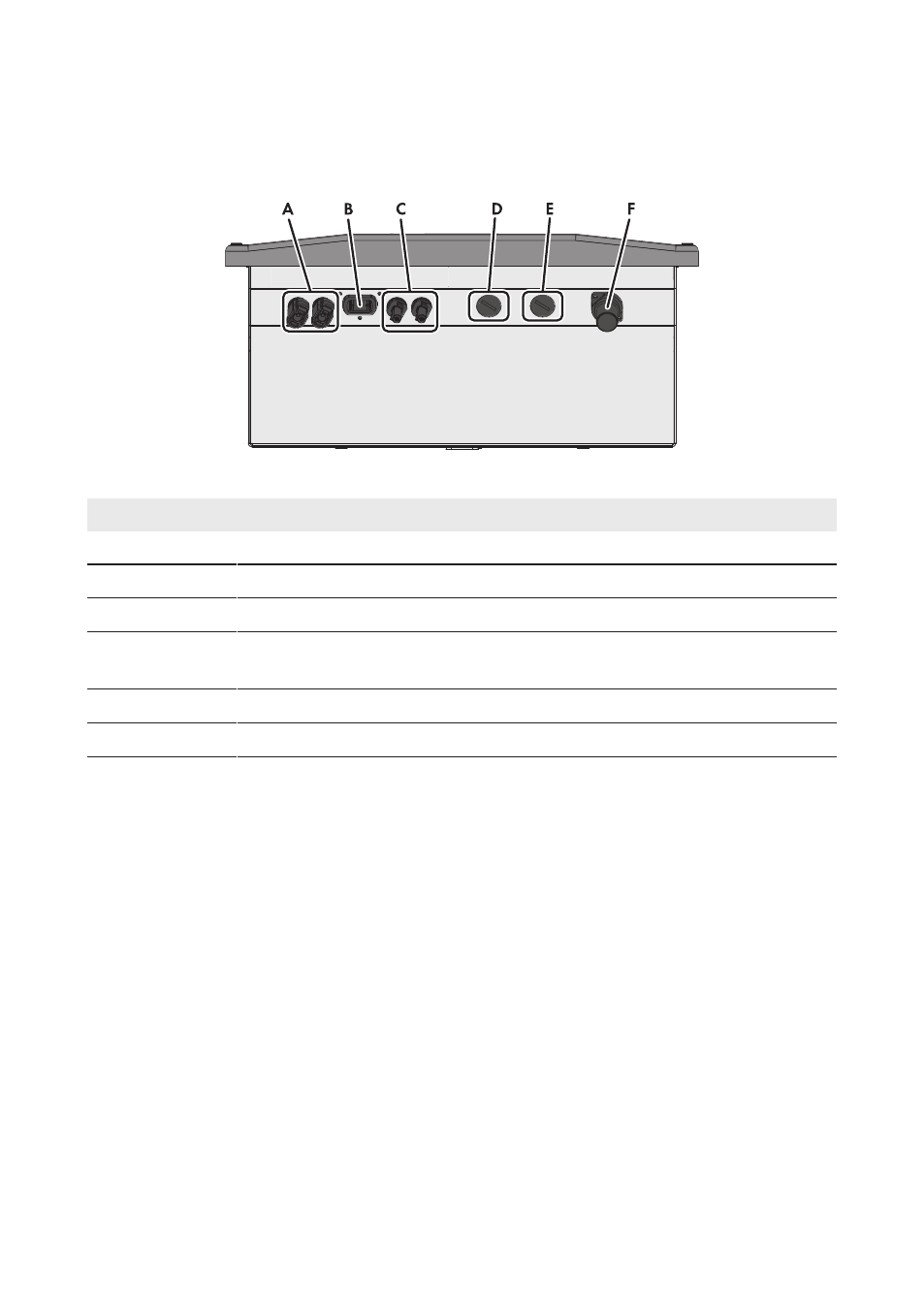

Figura 6: Punti di collegamento e aperture sul fondo dell’inverter
Posizione Denominazione
A Terminale CC positivo*
B Presa per il collegamento del sezionatore ESS**
C Terminale CC negativo*
D Aperture dell’involucro con tappo cieco per il cavo di collegamento del relè
multifunzione
E Apertura dell’involucro con tappo cieco per il cavo dati o il cavo di rete
E Presa per scatola di collegamento CA
* SB 1300TL e SB 1600TL-10 sono dotati di serie di 2 terminali CC, 1 positivo e 1 negativo.
** Opzionale
