3 Fornitura
Istruzioni per l’installazione
485BRD-10-IA-it-12
9
3 Fornitura
Controllare che la fornitura sia completa e non presenti danni visibili all’esterno. In caso di contenuto
della fornitura incompleto o danneggiato rivolgersi al proprio rivenditore.
Se il modulo dati 485 è già stato montato in fabbrica nell'inverter, la fornitura prevede solo i
componenti necessari per il collegamento elettrico.

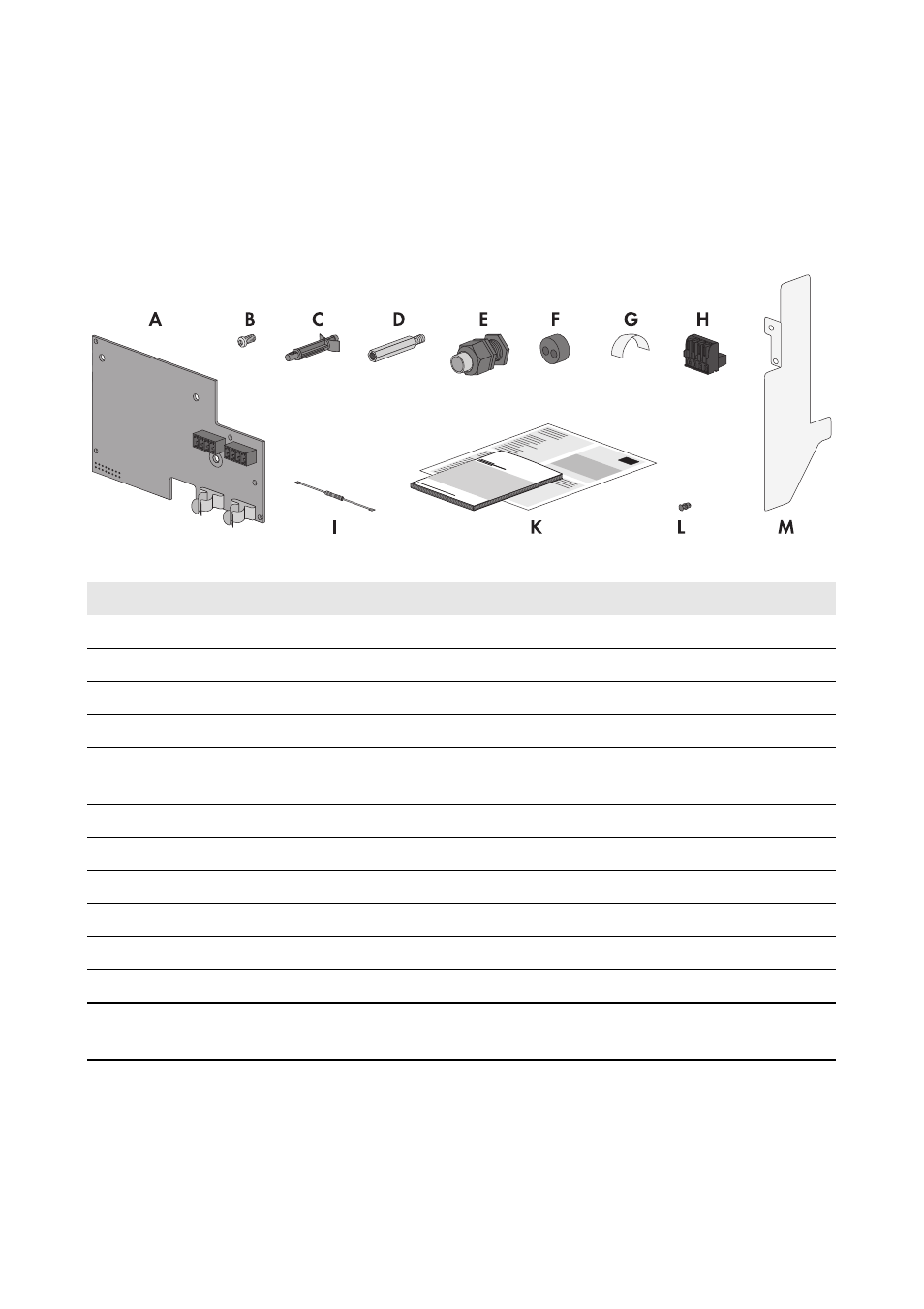

Figura 1: Componenti della fornitura
Posizione
Numero
Denominazione
A
1
Modulo dati 485
B
1
Vite M4x10
C
2
Distanziatore in plastica
D
1
Distanziatore in metallo
E
1
Pressacavo M25 con tappo di tenuta, isolatore passante a un
foro e controdado M25
F
1
Isolatore passante a due fori per pressacavo M25
G
2
Lamina in rame
H
2
Connettore a molla
I
1
Resistenza terminale
K
1
Istruzioni per l’installazione, sistema di cablaggio RS485
L
1
Chiodo a espansione
M
1
Pellicola in plastica per scollegare il collegamento di
comunicazione dal collegamento CA
