5.5 Preparazione del pressacavo sull'inverter
Per preparare il pressacavo sull'inverter, è necessario sapere se al modulo dati 485 devono essere
collegati 1 o 2 cavi e se il relè multifunzione nell'inverter sarà utilizzato subito o in un secondo
momento.
Se si desidera collegare 1 o 2 cavi al modulo dati 485 e se il relè multifunzione non viene utilizzato
e non sarà utilizzato neanche in futuro, preparare il pressacavo M25 sull'inverter per 1 o 2 cavi.
Se si desidera collegare 2 cavi al modulo dati 485 e se il relè multifunzione viene utilizzato o sarà
utilizzato in futuro, rimuovere la presa Ethernet dall'inverter e montare un altro pressacavo M25
sull'inverter.
Preparazione del pressacavo sull'inverter per 1 o 2 cavi
1. Svitare il dado a risvolto del pressacavo M25 ed estrarre il tappo cieco.
2. Se deve essere collegato 1 cavo, estrarre l'isolatore passante a un foro dal pressacavo M25 e
infilare il cavo nell'isolatore passante a un foro.

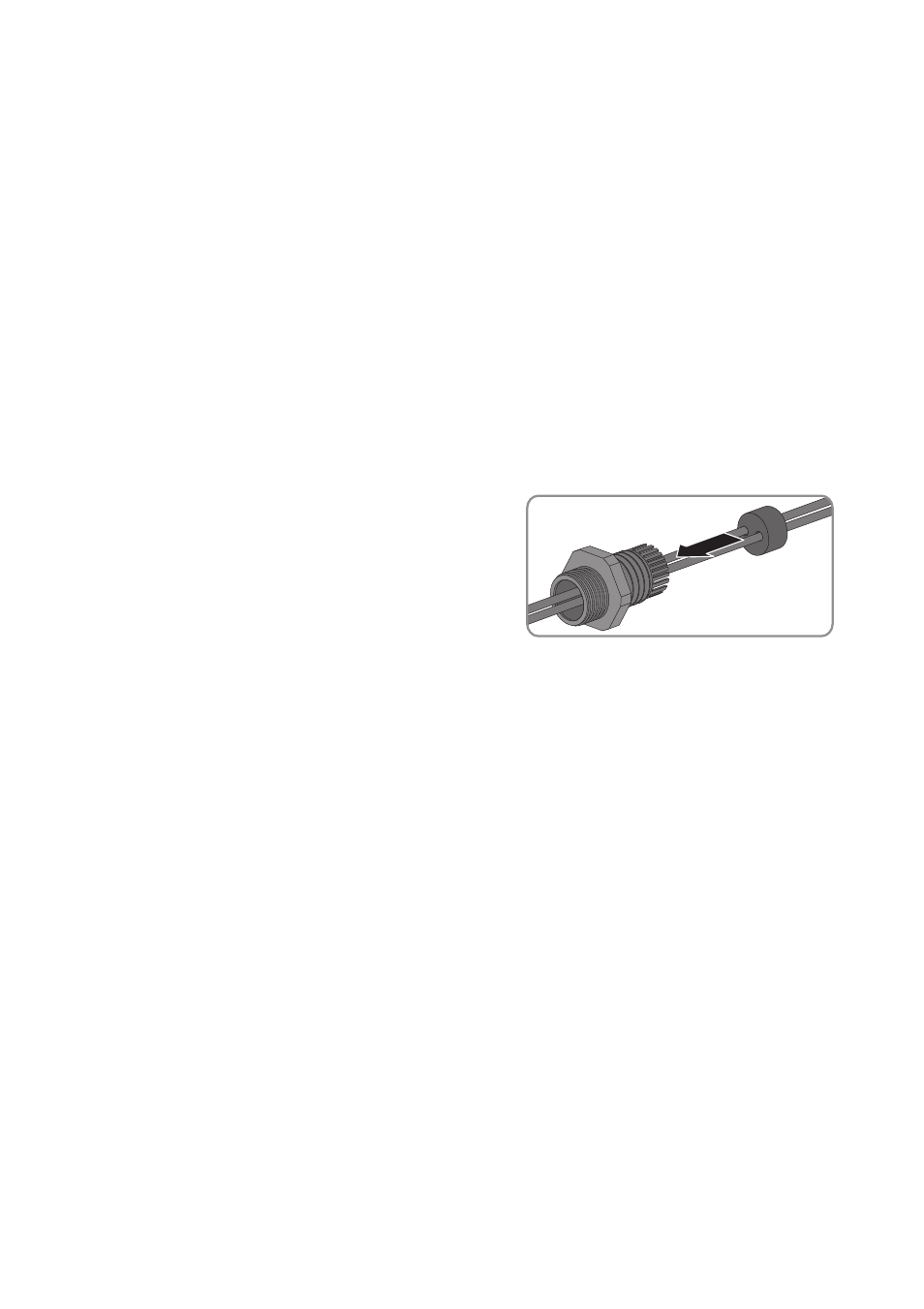

3. Se devono essere collegati 2 cavi, estrarre
l'isolatore passante a un foro dal pressacavo M25
e infilare i cavi nell'isolatore passante a due fori in
dotazione.
4. Infilare l'isolatore passante con il cavo nel pressacavo e inserire ciascun cavo fino alle prese sul
modulo dati 485.
5. Avvitare saldamente il dado a risvolto sul pressacavo M25.
6. Rimuovere il coperchio protettivo del relè multifunzione all'interno dell'inverter. Il coperchio
protettivo non è più necessario.
