5 Collegamento elettrico SMA Solar Technology AG
18 485BRD-10-IA-it-12 Istruzioni per l’installazione

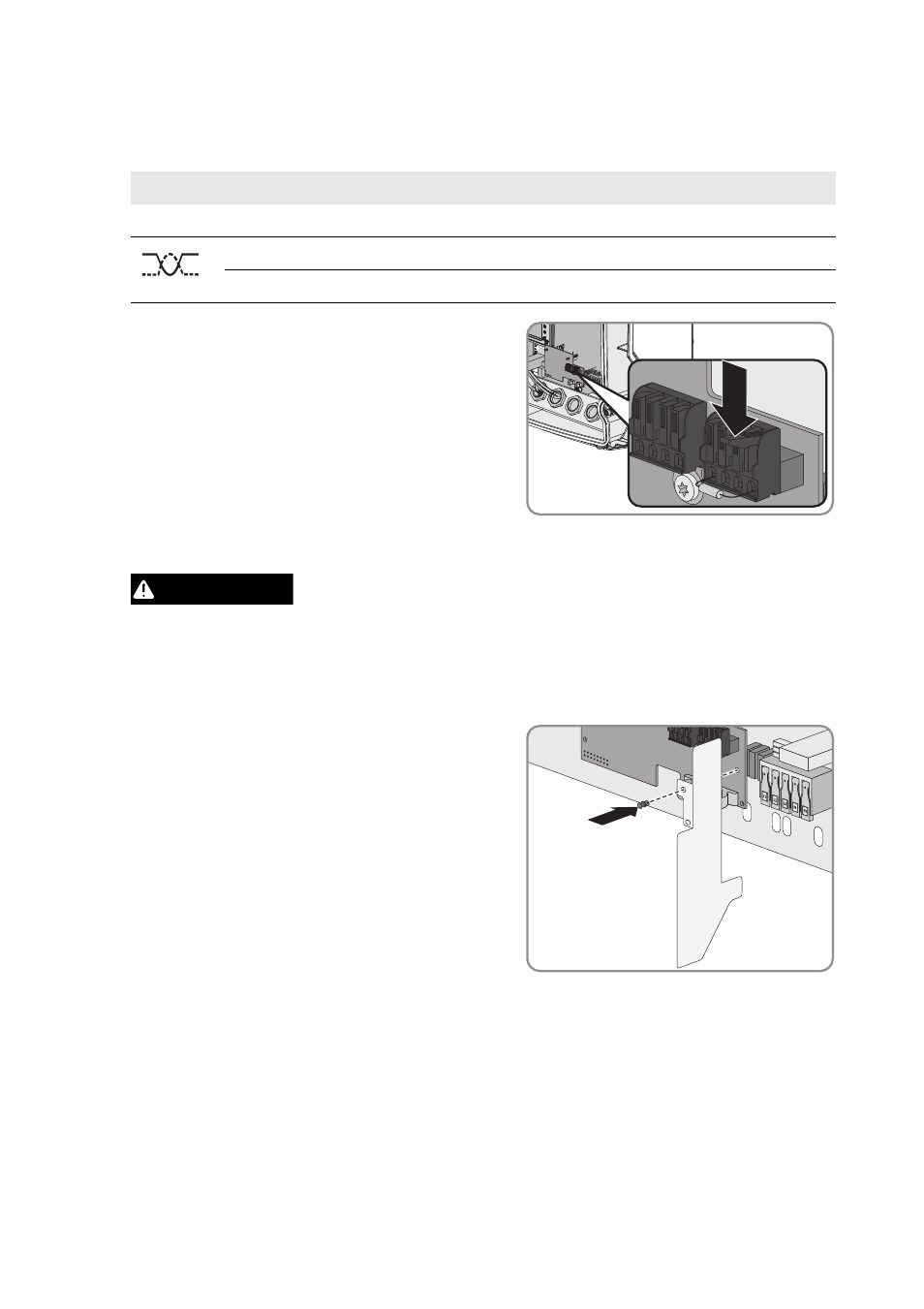

4. Collegare i fili ai morsetti della spina a molla ed annotare i colori dei fili. L'associazione dei cavi
alle spine a molla è indifferente.
5. Chiudere i morsetti a molla.
6. Premere ciascun cavo con la guaina nel morsetto di schermatura.
8. Serrare il dado con risvolto del pressacavo.
9. Chiudere l'inverter e metterlo in funzione (vedere le istruzioni per l’installazione dell'inverter).
10. Collegare l'estremità al bus RS485 (per informazioni sull'assegnazione dei collegamenti e il
cablaggio nel sistema v. descrizione tecnica "RS485-Sistema di cablaggio").
Segnale Moduli dati 485 Colore dei fili Bus RS485
GND 5 5
Data+ 2 2
Data- 7 7
7.
"77&35&/;"
Scossa elettrica dovuta a cavi ad alta tensione
Se durante il funzionamento dell'inverter un conduttore (L1, L2 o L3) dovesse staccarsi dal
morsetto CA, si corre il rischio che i cavi per la comunicazione RS485 siano in tensione con
conseguente rischio di scosse elettriche mortali in caso di contatto con i cavi.
• Fissare la pellicola in plastica in dotazione al
modulo con il chiodo a espansione fornito. In
questo modo l’area dedicata ai collegamenti
CA nell'inverter è separata dagli altri
collegamenti.
