5 Collegamento elettrico SMA Solar Technology AG
16 485BRD-10-IA-it-12 Istruzioni per l’installazione

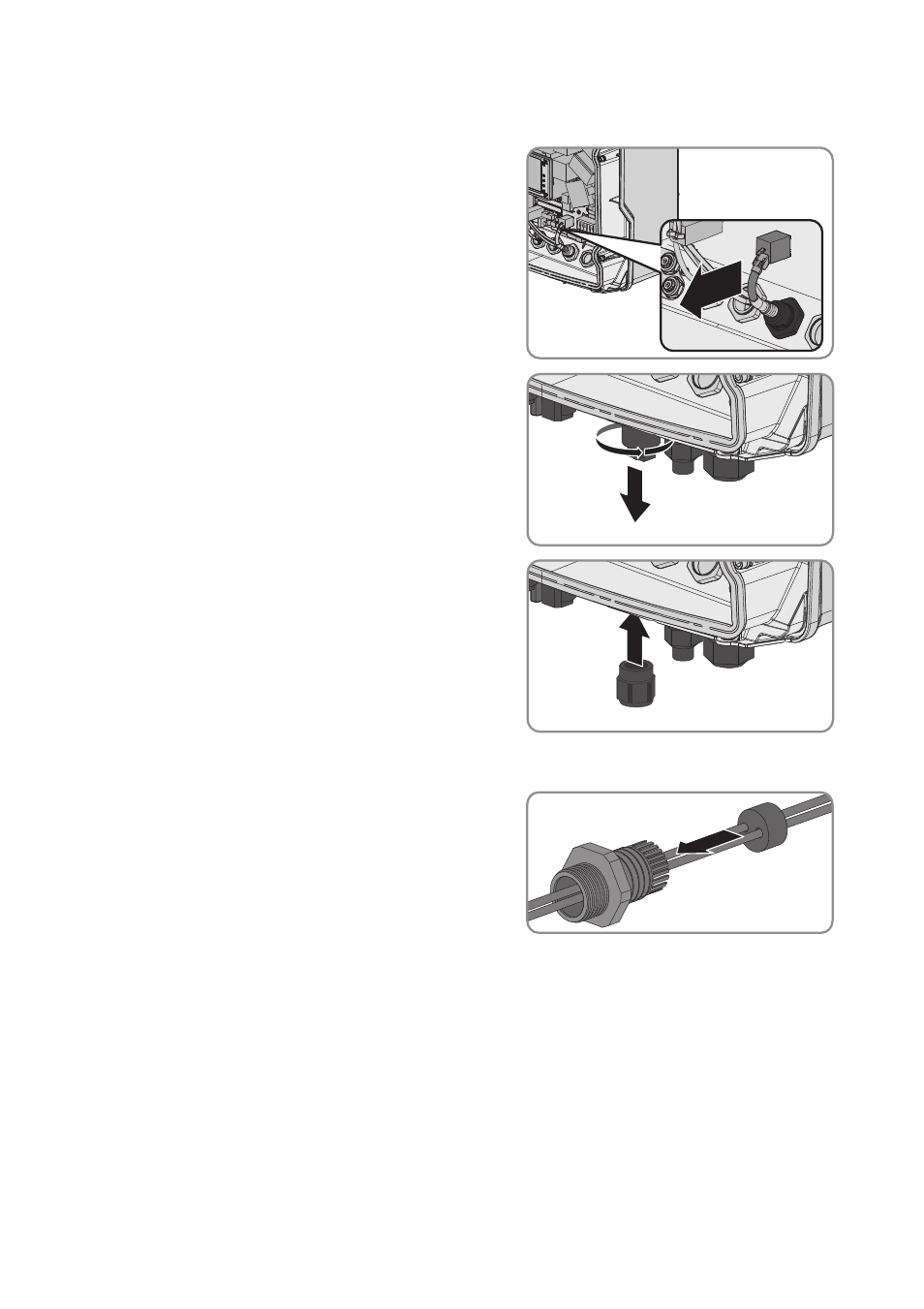

Montaggio e preparazione del pressacavo in dotazione sull'inverter
1. Estrarre il connettore a spina della presa Ethernet.
2. Sfilare la presa Ethernet dall'apertura
dell'involucro.
3. Inserire il pressacavo M25 in dotazione
nell’apertura dell’involucro e avvitarlo dall’interno
con il controdado (coppia: 3,5 Nm ± 0,3 Nm).
4. Allentare il dado a risvolto del pressacavo ed estrarre il tappo cieco dal pressacavo.
5. Estrarre l'isolatore passante a un foro dal
pressacavo M25 e infilare i cavi dell'isolatore
passante a due fori in dotazione.
6. Infilare l'isolatore passante con il cavo nel pressacavo e inserire ciascun cavo fino alle prese sul
modulo dati 485.
7. Avvitare saldamente il dado a risvolto sul pressacavo M25.
8. Rimuovere il coperchio protettivo del relè multifunzione all'interno dell'inverter. Il coperchio
protettivo non è più necessario.
