HEIDENHAIN TNC 620

319

1

1

.2 F

u

nzione PLANE: r

o

tazione del piano di la

v

o

ro

(opzione sof

tw

a

re

1)

Definizione del piano di lavoro mediante due
vettori: PLANE VECTOR

Applicazione

La definizione di un piano di lavoro mediante due vettori può essere
utilizzata se il sistema CAD può calcolare il vettore base ed il vettore
normale del piano di lavoro ruotato. Non è necessaria una definizione
normalizzata. Il TNC calcola internamente la normalizzazione, quindi si
possono inserire valori tra -9,999999 e +9,999999.

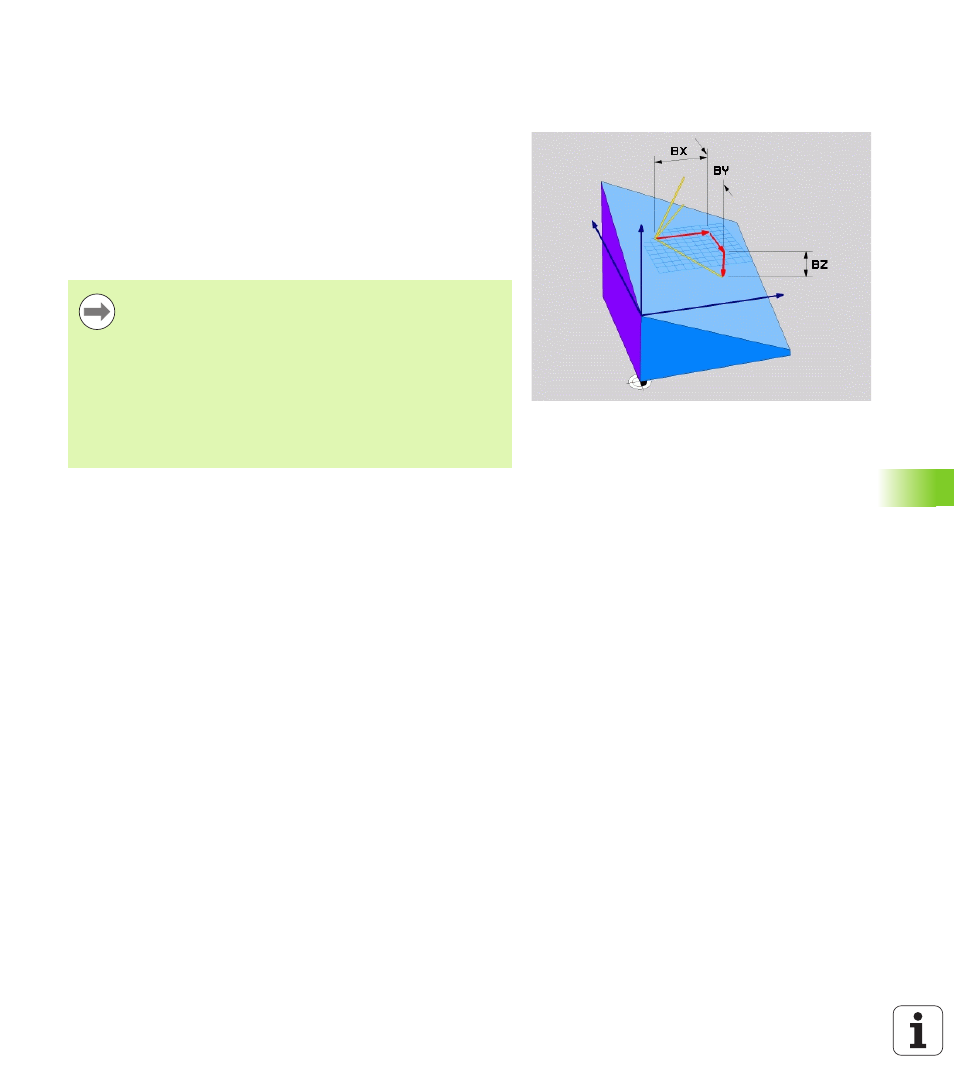

Il vettore base necessario per la definizione del piano di lavoro è
definito dalle componenti BX, BY e BZ (vedere figura in alto a destra). Il
vettore normale è definito dalle componenti NX, NY e NZ.

Il vettore base definisce la direzione dell’asse X nel piano
di lavoro ruotato, il vettore normale determina la direzione
dell'asse utensile ed è perpendicolare a questo.

Prima della programmazione

Il TNC calcola internamente i vettori normali partendo dai
valori inseriti.

Descrizione dei parametri per il comportamento nel
posizionamento: vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pagina 326.
