HEIDENHAIN TNC 620 175
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane
6.4 Traiettorie - Coordinate
cartesiane

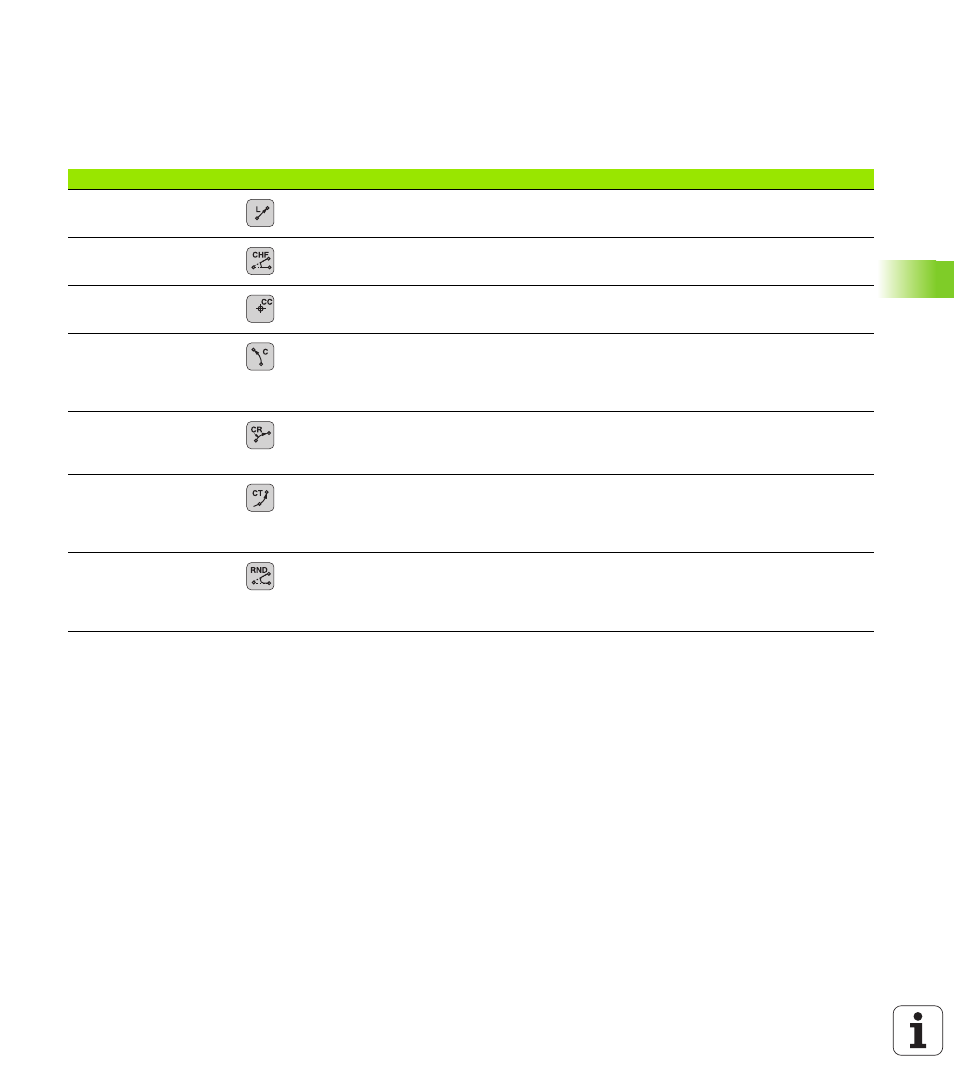

Panoramica delle funzioni traiettoria
Funzione Tasto Movimento utensile Immissioni necessarie Pag.
Retta L
ingl.: Line Retta Coordinate del punto finale
della retta Pagina 176
Smusso: CHF
ingl.: CHamFer Smusso tra due rette Lunghezza smusso Pagina 177
Centro del cerchio CC;
ingl.: Circle Center Nessuno Coordinate del centro del
cerchio oppure del polo Pagina 179
Arco di cerchio C
ingl.: Circle Traiettoria circolare intorno al
centro del cerchio CC verso il
punto finale dell'arco di
cerchio Coordinate del punto finale
del cerchio, senso di
rotazione Pagina 180
Arco di cerchio CR
ingl.: Circle by Radius Traiettoria circolare con
raggio determinato Coordinate del punto finale
del cerchio, raggio del
cerchio, senso di rotazione Pagina 181
Arco di cerchio CT
ingl.: Circle Tangential Traiettoria circolare con
raccordo tangenziale
all'elemento di profilo
precedente e successivo Coordinate del punto finale
del cerchio Pagina 183
Arrotondamento spigoli
RND
ingl.: RouNDing of
Corner Traiettoria circolare con
raccordo tangenziale
all'elemento di profilo
precedente e successivo Raggio dell'angolo R Pagina 178
