11.2 Funzione PLANE: rotazione del
piano di lavoro (opzione
software 1)
Introduzione
Con la funzione PLANE (ingl. plane = piano) si dispone di una potente
funzione con cui è possibile definire in modi differenti i piani di lavoro
ruotati.
Tutte le funzioni PLANE disponibili nel TNC descrivono il piano di lavoro
desiderato in modo indipendente dagli assi rotativi effettivamente
presenti sulla macchina. Sono disponibili le seguenti possibilità:
Le funzioni per la rotazione del piano di lavoro devono
essere abilitate dal costruttore della macchina.
La funzione PLANE può essere impiegata solo su macchine
dotate di almeno due assi rotativi (tavola o/e testa).
Eccezione: la funzione PLANE AXIAL può essere impiegata
anche se sulla macchina è disponibile oppure attivo un
solo asse rotativo.

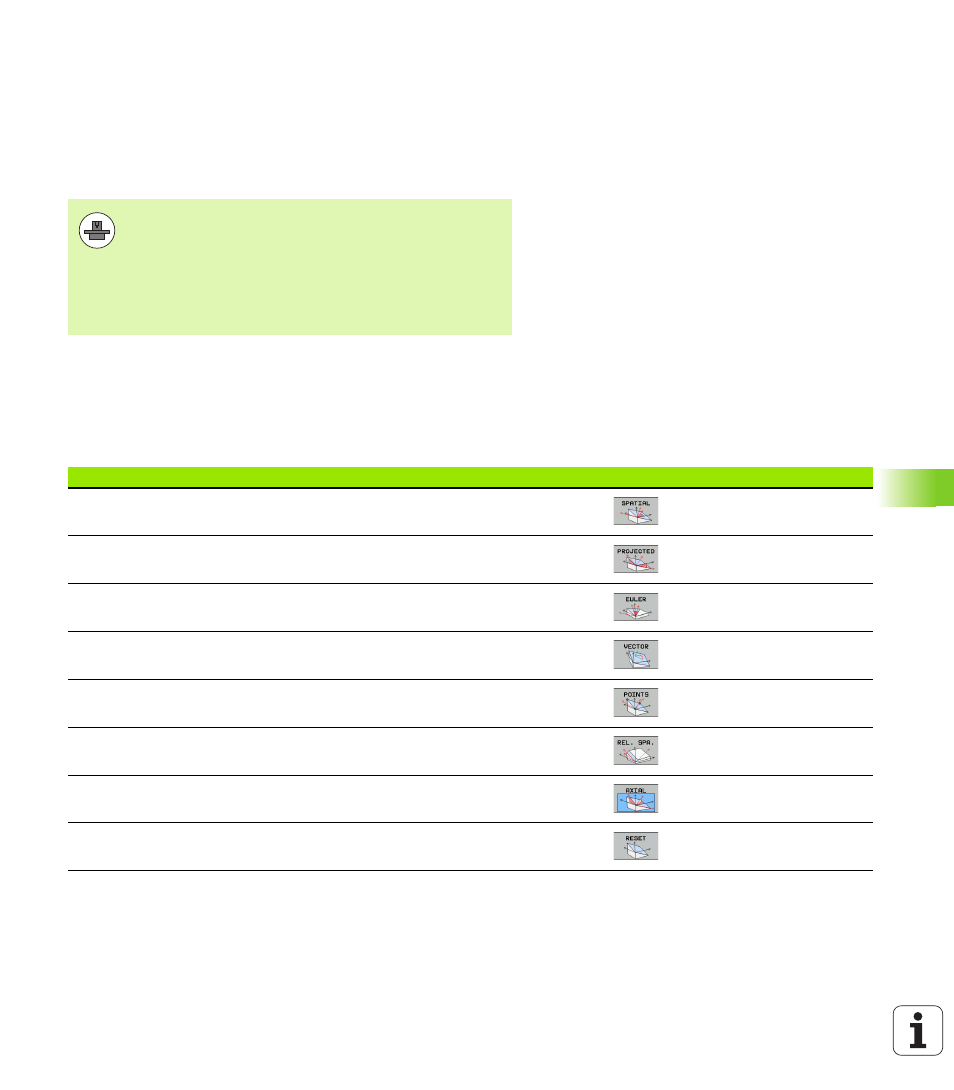

Funzione Parametri necessari Softkey Pagina
SPATIAL Tre angoli solidi SPA, SPB, SPC Pagina 313
PROJECTED Due angoli di proiezione PROPR e PROMIN ed un angolo di
rotazione ROT Pagina 315
EULER Tre angoli di Eulero precessione (EULPR), nutazione (EULNU) e
rotazione (EULROT), Pagina 317
VECTOR Vettore normale per la definizione del piano e vettore base
per la definizione della direzione dell'asse X ruotato Pagina 319
POINTS Coordinate di tre punti qualsiasi del piano da ruotare Pagina 321
RELATIV Angolo solido unico, con effetto incrementale Pagina 323
AXIAL Fino a tre angoli asse assoluti o incrementali A, B, C Pagina 324
RESET Reset della funzione PLANE Pagina 312
