418 Funzionamento manuale e allineamento
13.8 Definizione or
igine con sist
ema
di tastat
ur
a 3D (opzione sof
tw
a
re
T
ouc
h
p
ro
be
functions)
13.8 Definizione origine con sistema
di tastatura 3D (opzione software
Touch probe functions)
Introduzione
Le funzioni per l'impostazione dell'origine sul pezzo allineato vengono
selezionate con i seguenti softkey:

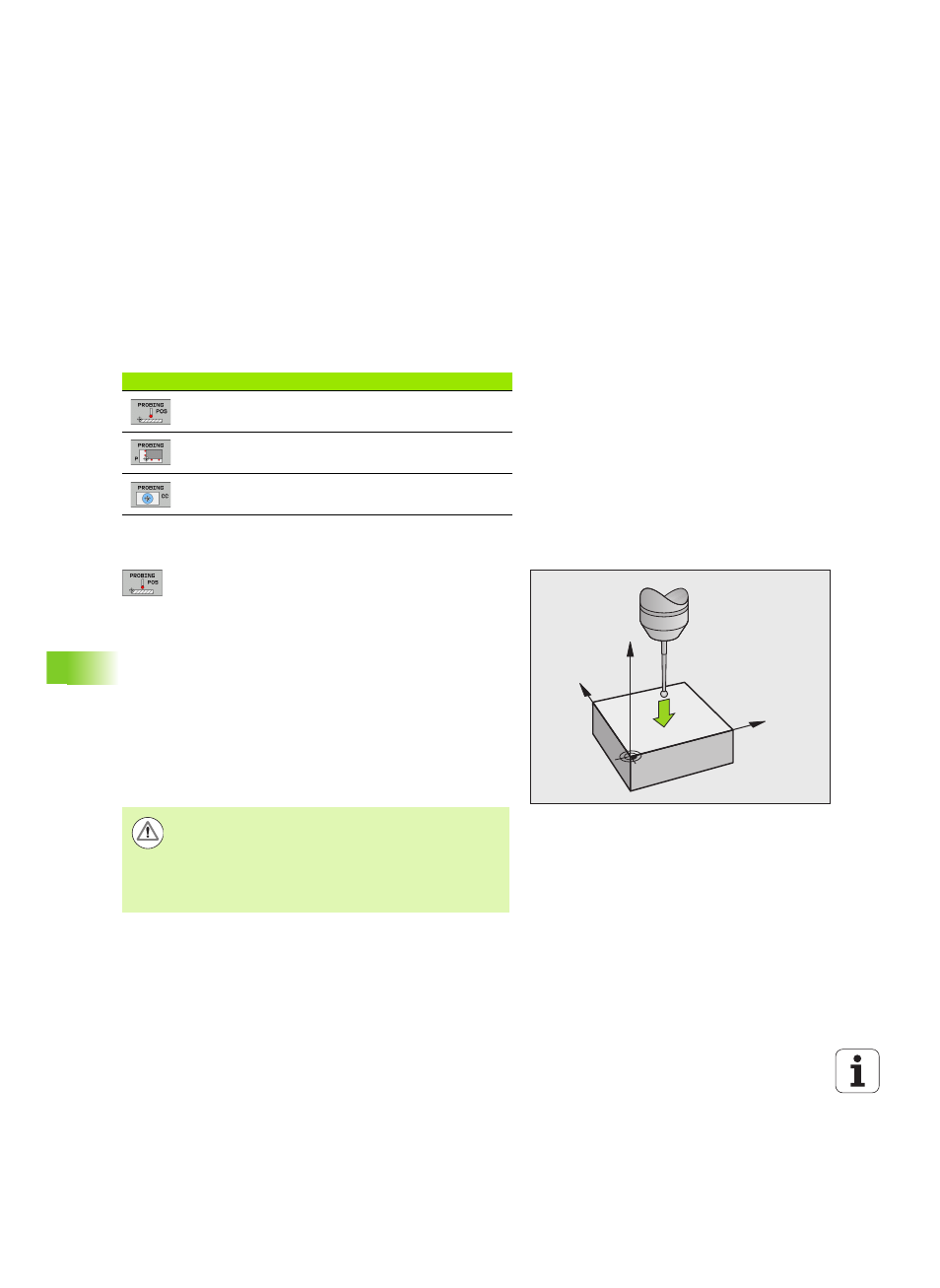

Impostazione dell'origine in un asse qualsiasi
U Selezione della funzione di tastatura: premere il
softkey TASTARE POS
U Posizionare il tastatore vicino al punto da tastare
U Selezionare la direzione di tastatura e l'asse per i quali
viene impostata l'origine, ad es. tastatura di Z in
direzione Z–: eseguire la selezione mediante softkey
U Tastatura: premere il tasto esterno di START
U Origine : inserire la coordinata nominale, confermare
con il softkey IMPOSTAZIONE ORIGINE, vedere
"Inserimento dei valori di misura dai cicli di tastatura in
una tabella origini", pagina 410
U Conclusione della funzione di tastatura: premere il
softkey END
Softkey Funzione Pagina
Impostazione dell'origine in un asse
qualsiasi Pag. 418
Impostazione spigolo quale origine Pag. 419
Impostazione centro cerchio quale
origine Pag. 420
Y
X
Z
HEIDENHAIN si assume la garanzia per le funzioni dei cicli
di tastatura soltanto nel caso in cui si impieghino sistemi
di tastatura HEIDENHAIN.
Nel caso in cui si utilizzino funzioni di tastatura nel piano di
lavoro ruotato, è necessario impostare 3D ROT per i modi
operativi manuali e automatici su Attivo.
