6.4 Traiettorie - Coordinate

cartesiane

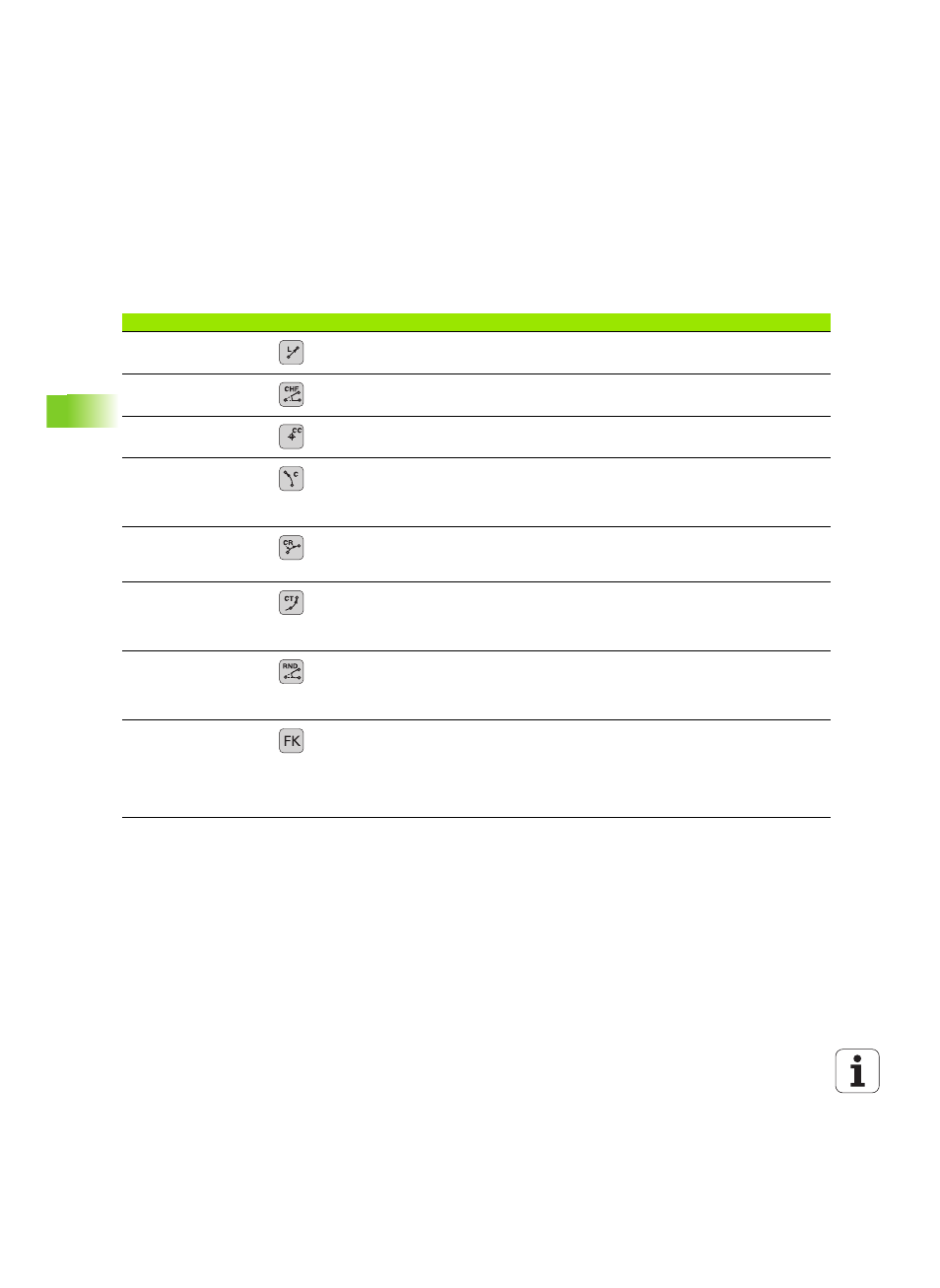

Panoramica delle funzioni traiettoria

Funzione

Tasto

Movimento utensile

Immissioni necessarie

Pag.

Retta L
ingl.: Line

Retta

Coordinate del punto finale
della retta

Pagina 175

Smusso: CHF
ingl.: CHamFer

Smusso tra due rette

Lunghezza smusso

Pagina 176

Centro del cerchio CC;
ingl.: Circle Center

Nessuno

Coordinate del centro del
cerchio oppure del polo

Pagina 178

Arco di cerchio C
ingl.: Circle

Traiettoria circolare intorno al
centro del cerchio CC verso il
punto finale dell'arco di
cerchio

Coordinate del punto finale
del cerchio, senso di
rotazione

Pagina 179

Arco di cerchio CR
ingl.: Circle by Radius

Traiettoria circolare con
raggio determinato

Coordinate del punto finale
del cerchio, raggio del
cerchio, senso di rotazione

Pagina 180

Arco di cerchio CT
ingl.: Circle Tangential

Traiettoria circolare con
raccordo tangenziale
all'elemento di profilo
precedente e successivo

Coordinate del punto finale
del cerchio

Pagina 182

Arrotondamento spigoli
RND
ingl.: RouNDing of
Corner

Traiettoria circolare con
raccordo tangenziale
all'elemento di profilo
precedente e successivo

Raggio dell'angolo R

Pagina 177

Programmazione libera
dei profili FK

Retta o traiettoria circolare
con raccordo qualsiasi
all'elemento di profilo
precedente

vedere "Movimenti
traiettoria – Programmazione
libera dei profili FK (opzione
software Advanced
programming features)",
pagina 195
