364 Programmazione: lavorazione a più assi
1
1
.3 F
resat
ur
a inclinata nel piano r
u
otat
o (opzione sof
tw
a
re
2)

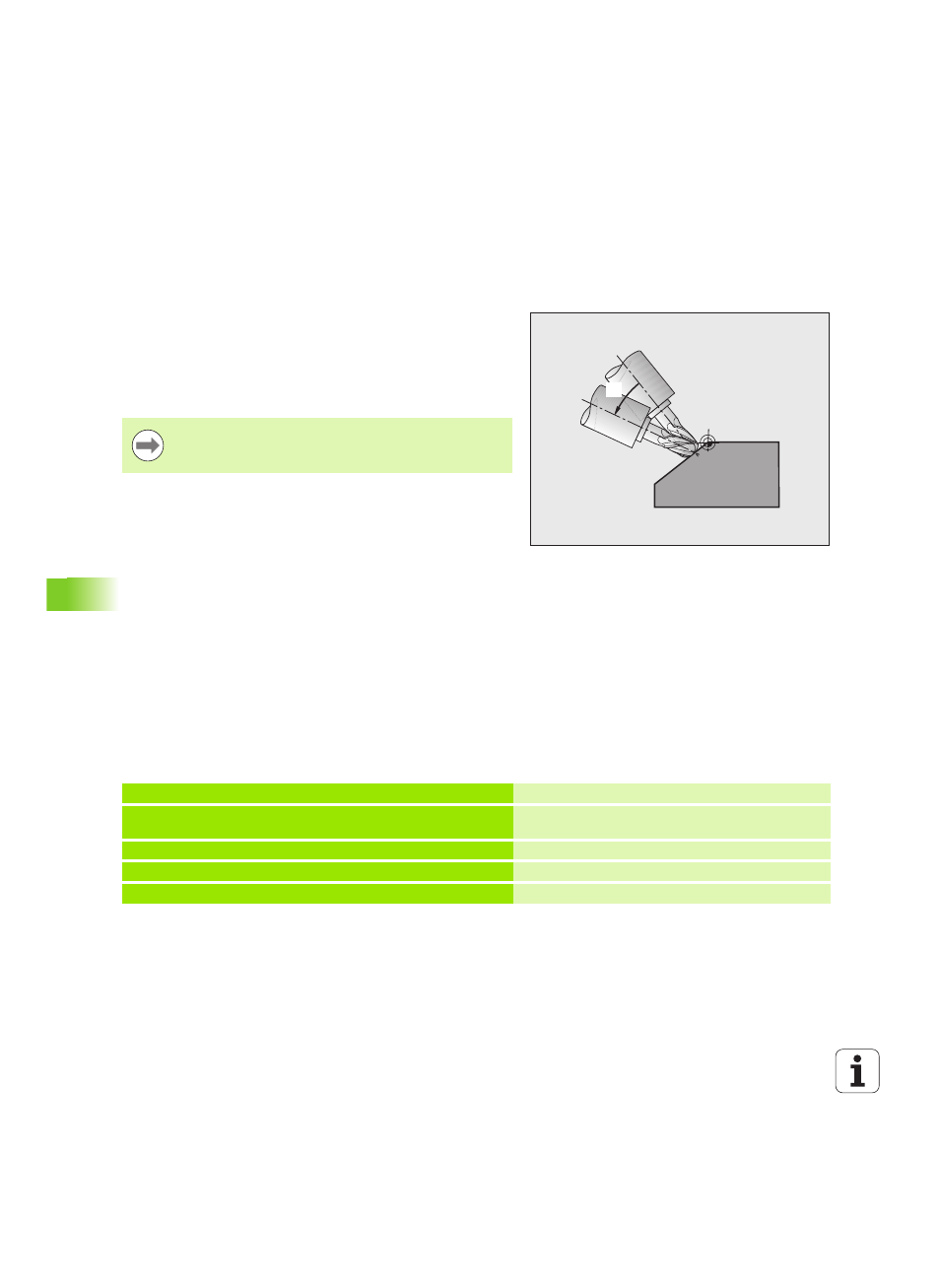

11.3 Fresatura inclinata nel piano
ruotato (opzione software 2)
Funzione
In collegamento con le nuove funzioni PLANE e M128, si può eseguire la
fresatura inclinata in un piano di lavoro ruotato. A questo scopo si
dispone di due definizioni possibili:
„ Fresatura inclinata con spostamento incrementale di un asse
rotativo
„ Fresatura inclinata mediante vettori normali
Fresatura inclinata con spostamento
incrementale di un asse rotativo
U Disimpegno utensile
U Attivazione della funzione M128
U Definizione di una qualsiasi funzione PLANE, fare attenzione al
comportamento nel posizionamento
U Mediante un blocco lineare definizione incrementale dello
spostamento sull’angolo di inclinazione desiderato nell’asse
corrispondente
Blocchi esemplificativi NC
IB
La fresatura inclinata nel piano ruotato funziona solo con
frese a raggio frontale.
...
12 L Z+50 R0 FMAX M128 Posizionamento ad altezza di sicurezza, attivazione
di M128
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F1000 Definizione e attivazione della funzione PLANE
14 L IB-17 F1000 Impostazione dell’angolo di inclinazione
... Definizione della lavorazione nel piano ruotato
