2.2 Definizione sagoma
PATTERN DEF
Applicazione
Con la funzione PATTERN DEF si definiscono in modo semplice sagome
di lavorazione regolari, che possono essere richiamate con la funzione
CYCL CALL PAT
. Come per le definizioni di cicli, anche per le definizioni
di sagome sono disponibili immagini ausiliarie che chiariscono i
rispettivi parametri da inserire.
Sono disponibili le seguenti sagome di lavorazione:
Utilizzare PATTERN DEF solo in combinazione con l'asse
utensile Z!

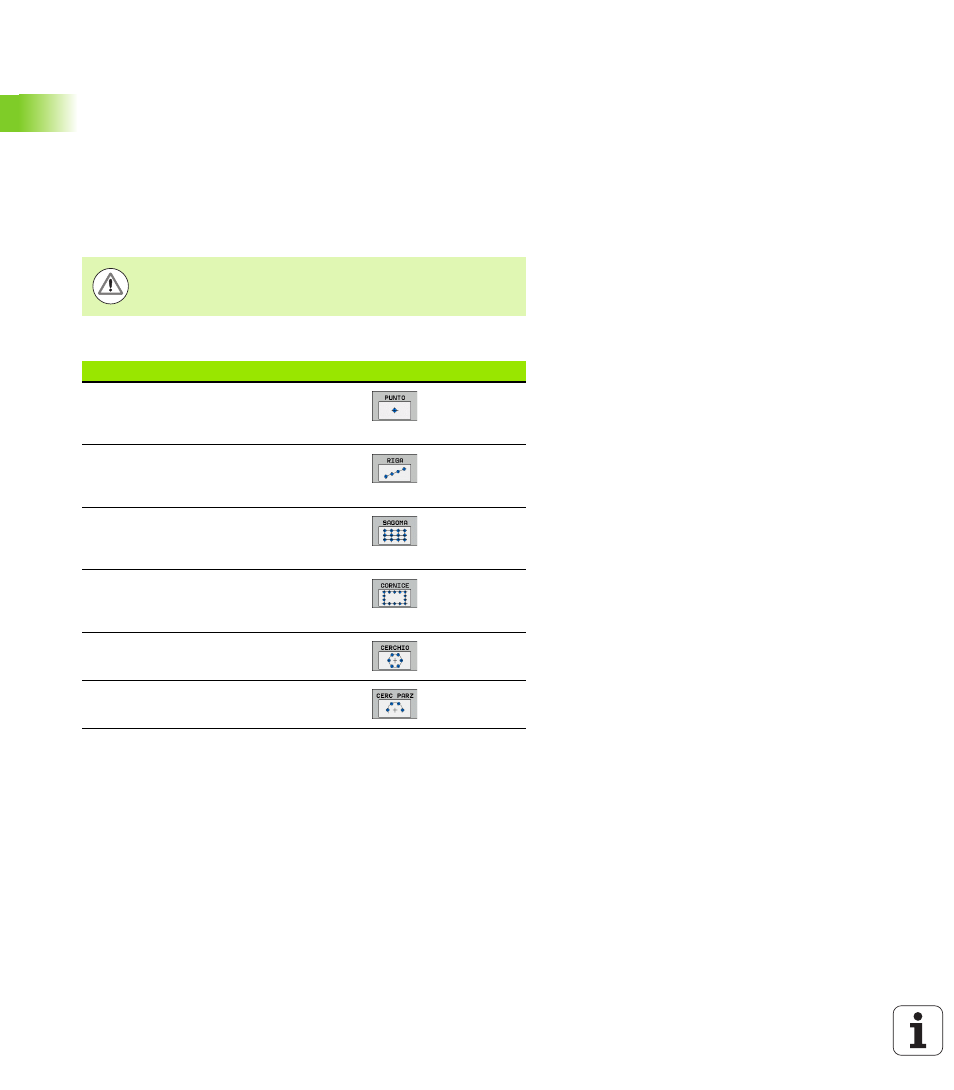

Sagoma di lavorazione Softkey Pagina
PUNTO
Definizione di fino a 9 posizioni di
lavorazione qualsiasi Pagina 46
RIGA
Definizione di una singola riga, diritta o
ruotata Pagina 47
SAGOMA
Definizione di una singola sagoma, diritta,
ruotata o distorta Pagina 48
CORNICE
Definizione di una singola cornice, diritta,
ruotata o distorta Pagina 49
CERCHIO
Definizione di un cerchio completo Pagina 50
CERC PARZ
Definizione di un cerchio parziale Pagina 51
