244 Cicli: conversioni di coordinate
1
1
.3 Spostament
o ORIGINE con tabelle or
igini (ciclo
7,
DIN/ISO:
G53)

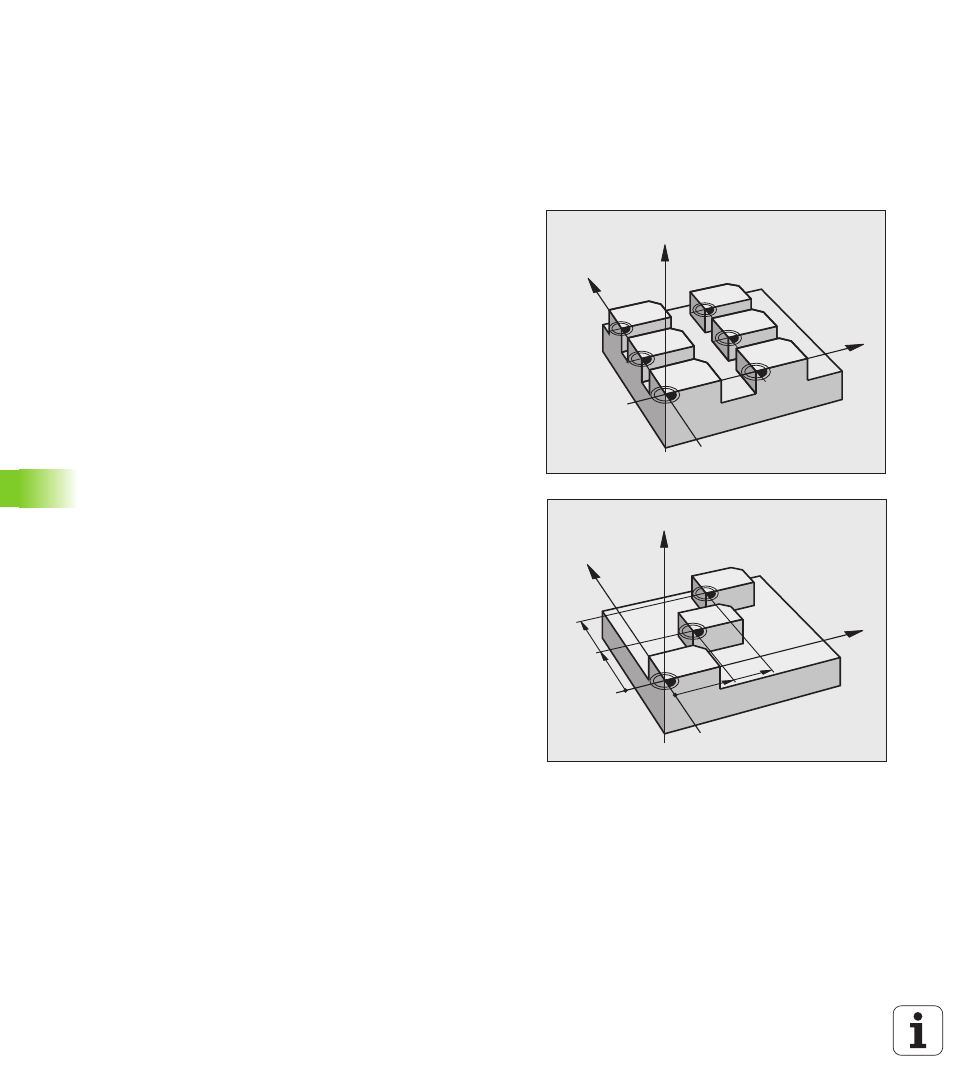

11.3 Spostamento ORIGINE con
tabelle origini (ciclo 7,
DIN/ISO: G53)
Attivazione
Utilizzare le tabelle origini in caso di
„ ripetizione frequente di lavorazioni in diverse posizioni del pezzo o
„ uso frequente dello stesso spostamento origine
Nell'ambito di un programma è possibile programmare le origini sia
nella definizione del ciclo che chiamandole da una tabella origini.
Annullamento
„ Chiamare dalla tabella origini lo spostamento delle coordinate
X=0; Y=0 ecc.
„ Chiamare lo spostamento delle coordinate X=0; Y=0 ecc.
direttamente nella definizione del ciclo
Visualizzazioni di stato
Nella visualizzazione di stato supplementare sono visualizzati i
seguenti dati della tabella origini:
„ Nome e percorso della tabella origini attiva
„ Numero dell’origine attiva
„ Commento dalla colonna DOC del numero dell’origine attiva
N
0
N
2
N 4
N
1
N 3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N
0
N 2
N 1
1
2
1
2
