HEIDENHAIN TNC 320 243
1
1
.2 SPOS
T
A
MENT
O ORIGINE (ciclo 7
, DIN/ISO: G54)

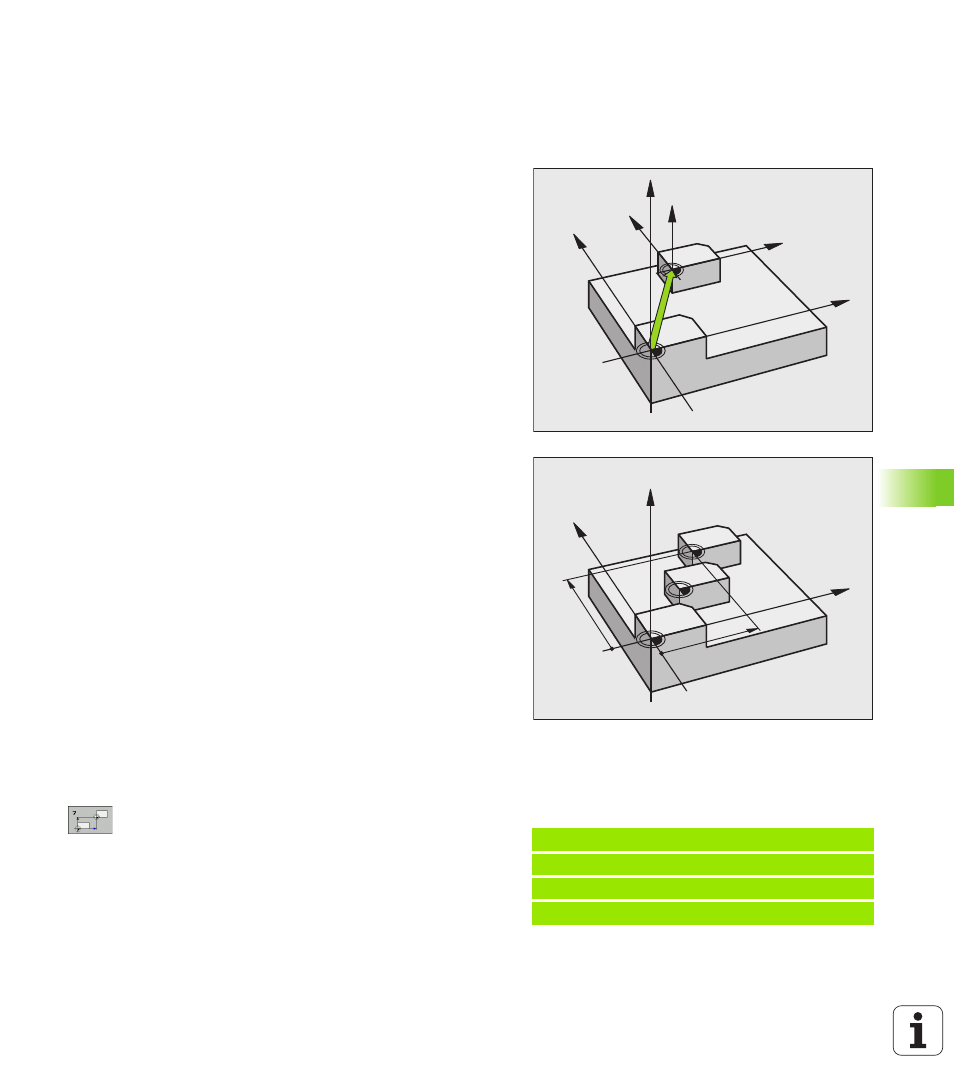

11.2 SPOSTAMENTO ORIGINE
(ciclo 7, DIN/ISO: G54)
Attivazione
Con la SPOSTAMENTO ORIGINE è possibile ripetere una lavorazione
in un punto qualsiasi del pezzo.
Dopo una definizione del ciclo SPOSTAMENTO ORIGINE, tutte le
quote di coordinate si riferiscono all'origine nuova. Lo spostamento dei
singoli assi viene visualizzato nell'indicazione di stato supplementare.
È anche consentito inserire assi rotativi.
Annullamento
„ Programmare lo spostamento delle coordinate X=0; Y=0 ecc.
direttamente nella nuova definizione del ciclo
„ Chiamare dalla tabella origini lo spostamento delle coordinate
X=0; Y=0 ecc.
Parametri ciclo
U TRASLAZIONE: inserire le coordinate della nuova
origine. Le quote assolute si riferiscono all'origine del
pezzo precedentemente definita nell'impostazione
della stessa. I valori incrementali si riferiscono
sempre all'ultima origine valida che può già essere
spostata. Campo di immissione per un massimo di
6 assi NC, ciascuno da -99999,9999 a 99999,9999
Z
Z
X
X
Y
Y
Z
X
Y
X
Y
Esempio: blocchi NC
13 CYCL DEF 7.0 PUNTO ZERO
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
