.3 SUPERFICIE REGOLARE (ciclo
231, DIN/ISO: G231)
10.3 SUPERFICIE REGOLARE
(ciclo 231, DIN/ISO: G231)

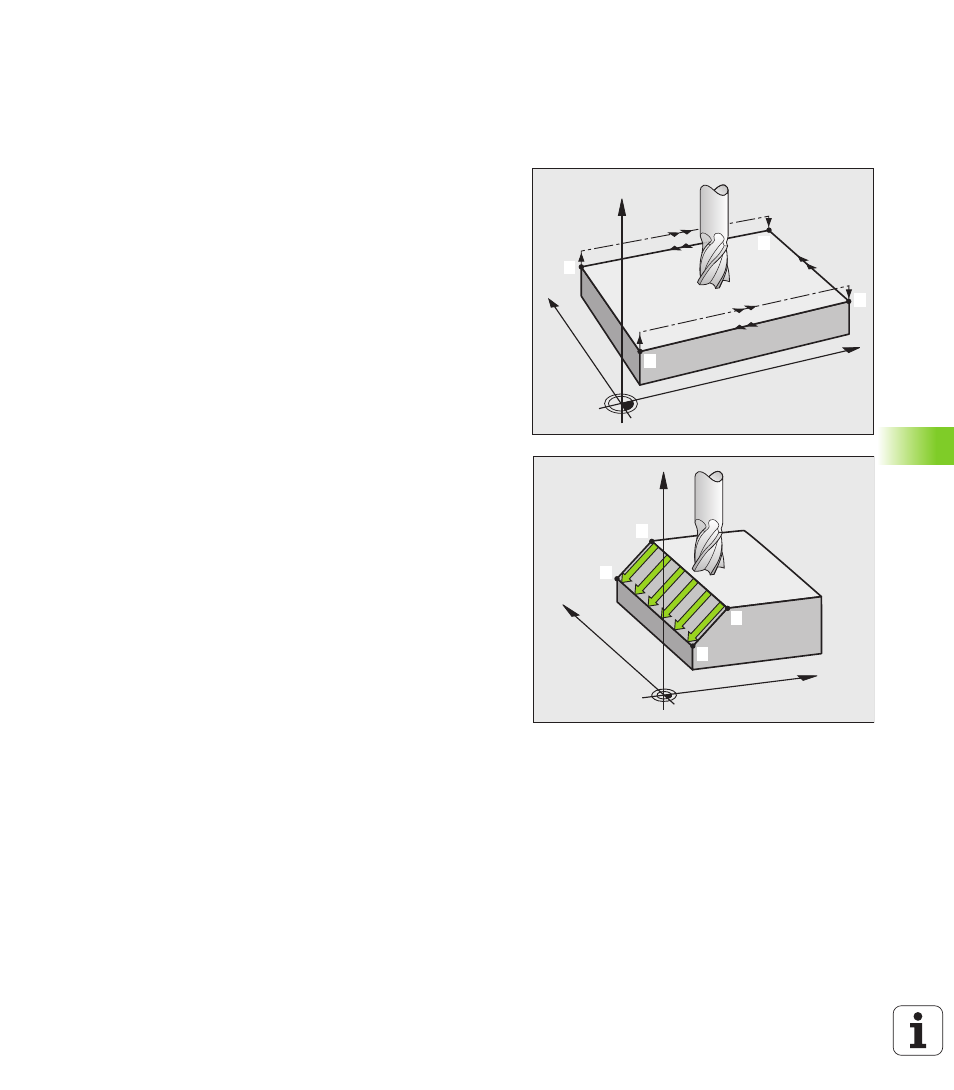

Esecuzione del ciclo
1 Il TNC posiziona l'utensile sul punto di partenza 1 partendo dalla
posizione attuale con un movimento lineare 3D
2 Successivamente l'utensile si porta, con l'avanzamento di
fresatura programmato sul punto finale
2
3 Qui il TNC sposta l'utensile in rapido FMAX del diametro
dell'utensile in direzione positiva dell'asse del mandrino,
riportandolo quindi al punto di partenza
1
4 Sul punto di partenza 1 il TNC riporta l'utensile sull'ultimo valore Z
considerato
5 Successivamente il TNC sposta l'utensile in tutti e tre gli assi dal
punto
1 in direzione del punto 4 sulla linea successiva
6 In seguito il TNC posiziona l'utensile sul punto finale di questa
linea, calcolandolo dal punto
2 e dallo spostamento in direzione del
punto 3
7 La spianatura viene ripetuta fino al completamento della superficie
programmata
8 Alla fine il TNC posiziona l'utensile, spostandolo del suo diametro,
sul punto più alto programmato nell'asse del mandrino
X
Y
Z
1
2
3
4
X
Y
Z
1
2
3
4
