Principi fondamentali
9
Z

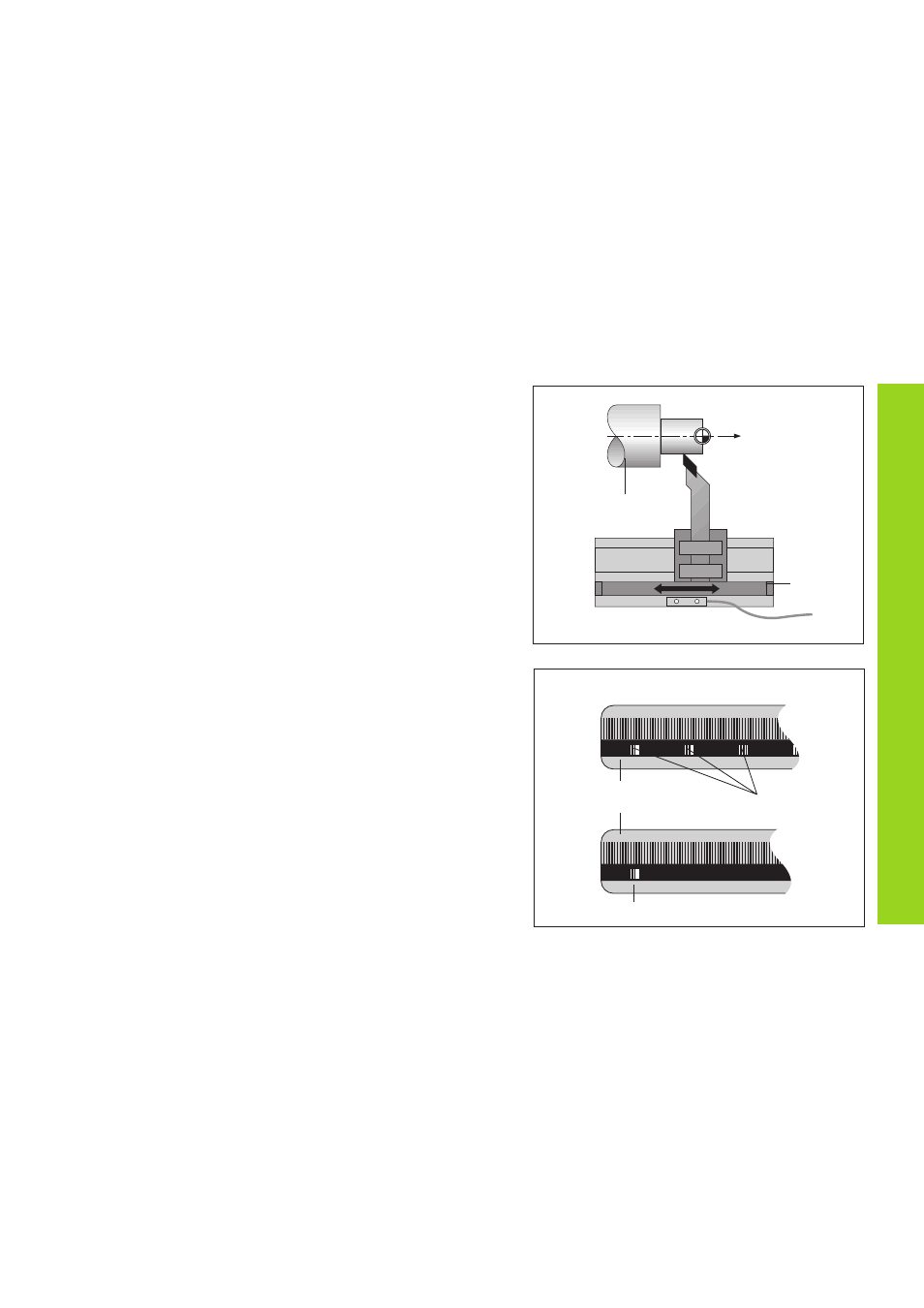

Sistemi di misura di posizione
I sistemi di misura di posizione montati sulla macchina convertono i
movimenti degli assi macchina in segnali elettrici. Il visualizzatore di
quote ND elabora questi segnali, definisce la posizione reale degli assi
macchina e la visualizza sotto forma di valore numerico.
In caso di interruzione dell'alimentazione viene persa l'assegnazione tra
le posizioni degli assi macchina e le posizioni reali calcolate. Gli indici di
riferimento del sistema di misura di posizione e il sistema di elaborazione
degli indici di riferimento REF consentono all'unità ND di ripristinare tale
correlazione dopo la sua riaccensione. Pezzo
Indici di riferimento
Le righe graduate dei sistemi di misura di posizione presentano uno o più
indici di riferimento. Superando un indice di riferimento viene generato un
segnale che identifica quella posizione come punto di riferimento (origine
della riga graduata = origine macchina).
Superando un indice di riferimento, il sistema di elaborazione degli indici
di riferimento del visualizzatore di quote ND ricalcola la correlazione tra le
posizioni della slitta asse e gli ultimi valori visualizzati definiti con la
selezione dell'origine. Se i sistemi di misura lineare dispongono di indici di
riferimento a distanza codificata, è sufficiente traslare gli assi macchina
di 20 mm al massimo per ripristinare l'origine.
Sistema di
misura di
posizione
Riga graduata nel
sistema di misura lineare
Indice di riferimento
Indici di riferimento
a distanza codificata
