29
Collegamento dei sistemi di misura
Il visualizzatore è in grado di accettare tutti i sistemi di misura lineare
HEIDENHAIN con segnali di uscita sinusoidali (da 7 a 16 µA
PP
) e indici di
riferimento singoli o a distanza codificata.
Assegnazione degli ingressi dei sistemi di misura per il
visualizzatore ND 730
Ingresso sistema di misura X1 per l'asse X
Ingresso sistema di misura X2 per l'asse Z
Assegnazione degli ingressi dei sistemi di misura per il
visualizzatore ND 770
Ingresso sistema di misura X1 per l'asse X
Ingresso sistema di misura X2 per l'asse Zo
Ingresso sistema di misura X3 per l'asse Z
Sistema di monitoraggio
Il visualizzatore di quota dispone di un sistema di monitoraggio per
controllare l'ampiezza e la frequenza dei segnali del sistema di misura.
Nel caso venga riscontrato un segnale errato, viene generato uno dei
seguenti messaggi di errore:
AMPL. X INSUF.
FRQ. X
Il sistema di monitoraggio viene attivato con il parametro 45.
Se si utilizzano sistemi di misura lineari con indici di riferimento a distanza
codificata, il sistema di monitoraggio controlla anche se la distanza degli
indici di riferimento definita nel parametro P43 corrisponda alla distanza
effettiva. In caso contrario, viene generato il seguente messaggio di errore:
ERRORE REF X

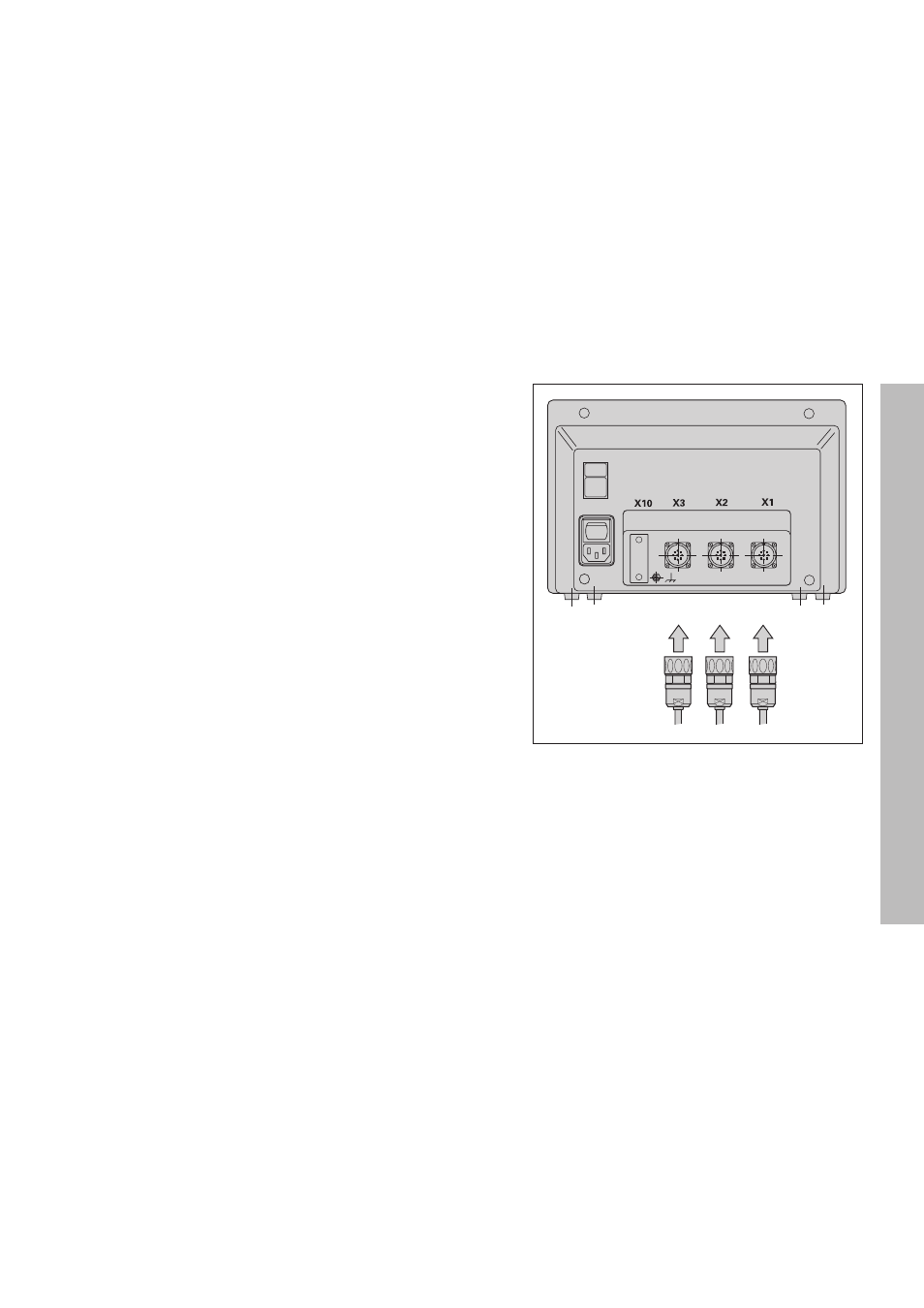

Collegamento dei sistemi di misura
Z Zo X
