12

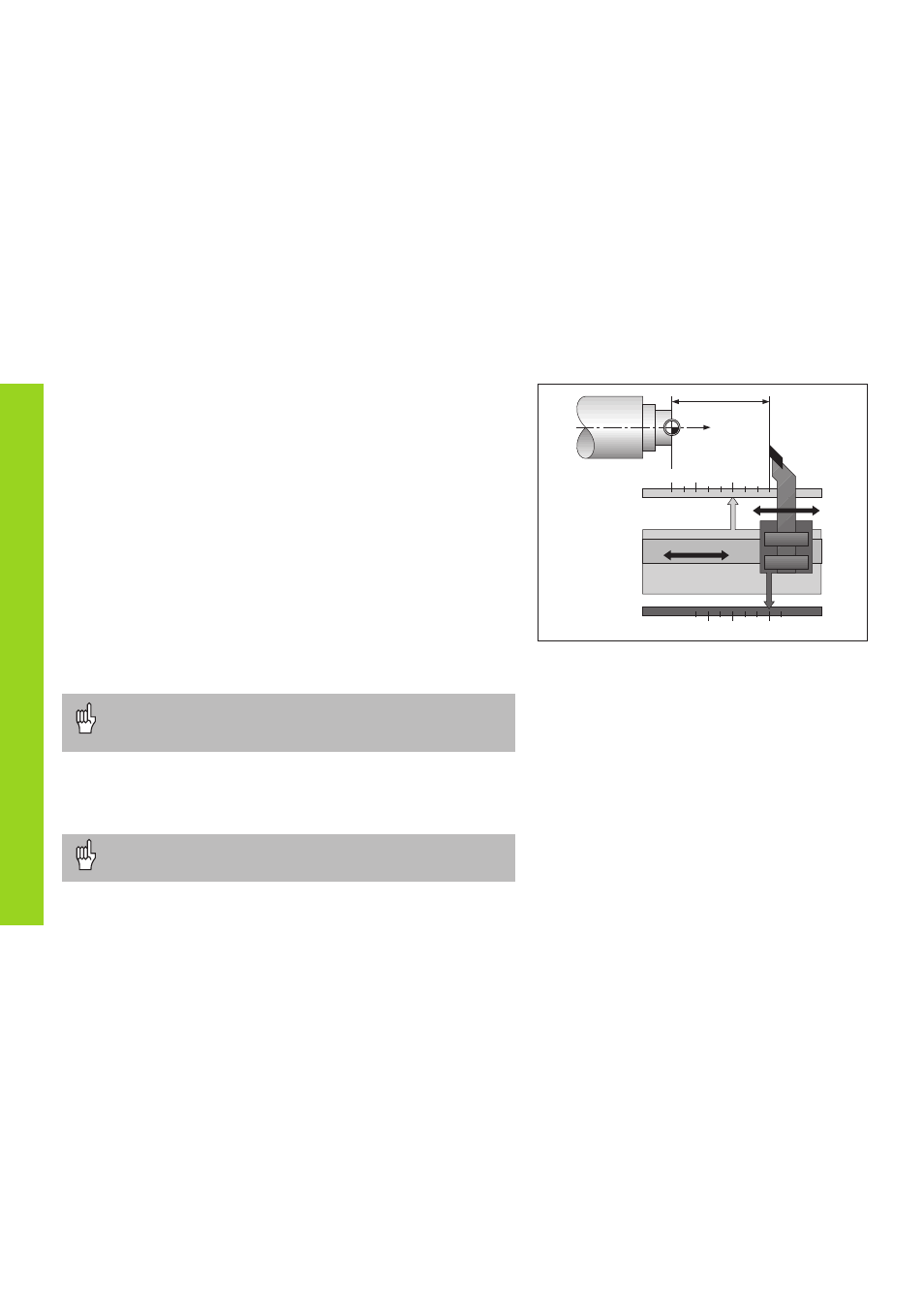

Visualizzazione singolo/somma (solo ND 770)
Visualizzazione singolo
In questa modalità, il visualizzatore ND 770 indica separatamente le
posizioni di slitta longitudinale e slitta superiore. Le posizioni visualizzate
si riferiscono alle origini impostate per gli assi Zo e Z. Se una slitta asse si
muove, viene modificata soltanto la posizione visualizzata di quell'asse.
Visualizzazione somma
In questa modalità, il visualizzatore ND 770 somma le posizioni di
entrambe le slitte asse. La visualizzazione della somma indica la
posizione assoluta dell'utensile, riferita all'origine del pezzo.
Esempio: Visualizzazione singolo: Z = +25.000 mm
Zo = +15.000 mm
Visualizzazione somma: Z
S
= +40.000 mm
La visualizzazione somma indica valori corretti soltanto se le
posizioni reali di entrambe le slitte asse sono state sommate ed
inserite correttamente (con segno) alla definizione dell'origine.
Per commutare la visualizzazione:
➤ Premere contemporaneamente Zo e Z.
Quando l'unità ND 770 visualizza una somma, la visualizzazione
Zo viene disattivata.
Visualizzazione singolo/somma (solo ND 770)
Ð10
40
0 +10 +25
Z
Z
0 +15
Z0
Z
Z0
