Principi fondamentali
4
+Y
+X
+Z
–Z
–Y
–X
Z
X
Principi fondamentali
* Così definito in onore del matematico e filosofo francese René
Descartes, in latino Renatus Cartesius (1596-1650)
Origine o
punto zero
Divisione
Sistema di coordinate

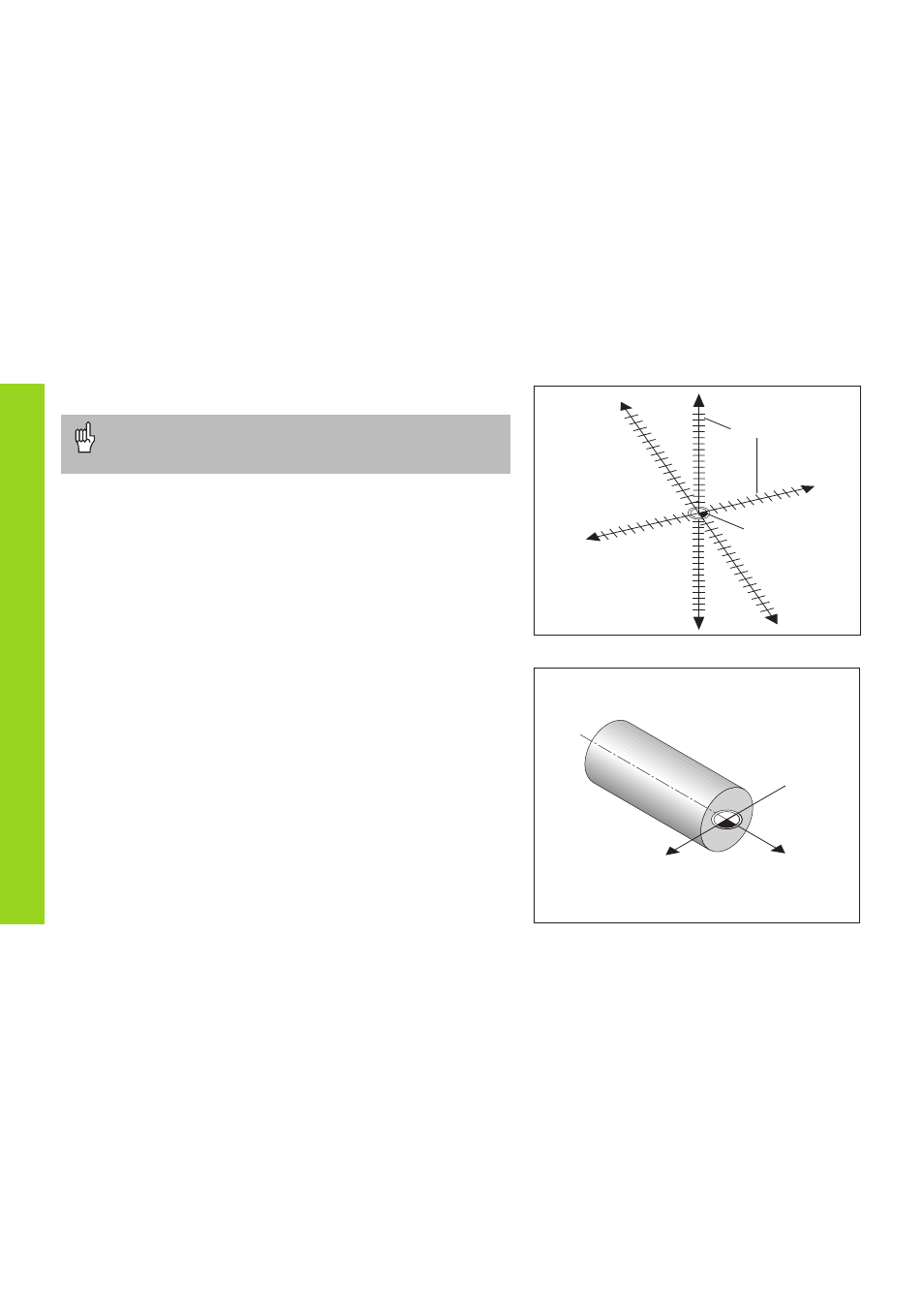

Per descrivere la geometria di un pezzo da lavorare, si utilizza un
sistema di coordinate ortogonali, cosiddette
cartesiane*. Il sistema di
coordinate cartesiane è costituito da tre assi perpendicolari tra loro -X, Y
e Z. Il punto di intersezione di questi tre assi viene definito origine o
punto zero del sistema di coordinate.
Considerando gli assi delle coordinate come righe graduate con divisioni
(di norma in millimetri), possono essere definiti punti nello spazio riferiti
all’origine.
Per determinare posizioni su un pezzo, si immagini di porre il sistema di
coordinate sul pezzo stesso.
Per le operazioni di tornitura (ad es. pezzi a rotazione simmetrica), l’asse
Z coincide con l’asse di rotazione, l’asse X con la direzione del raggio o
del diametro. Non è necessario considerare l’asse Y, in quanto presenta
sempre lo stesso valore dell’asse X.
E’ possibile saltare questo capitolo, se i concetti di sistema di
coordinate, quote incrementali e assolute, posizioni nominali,
posizioni reali e percorso residuo sono già chiari.
