Manuale per l’utente della pompa Watson-Marlow 520Du 68
22.8 Input MemoDose

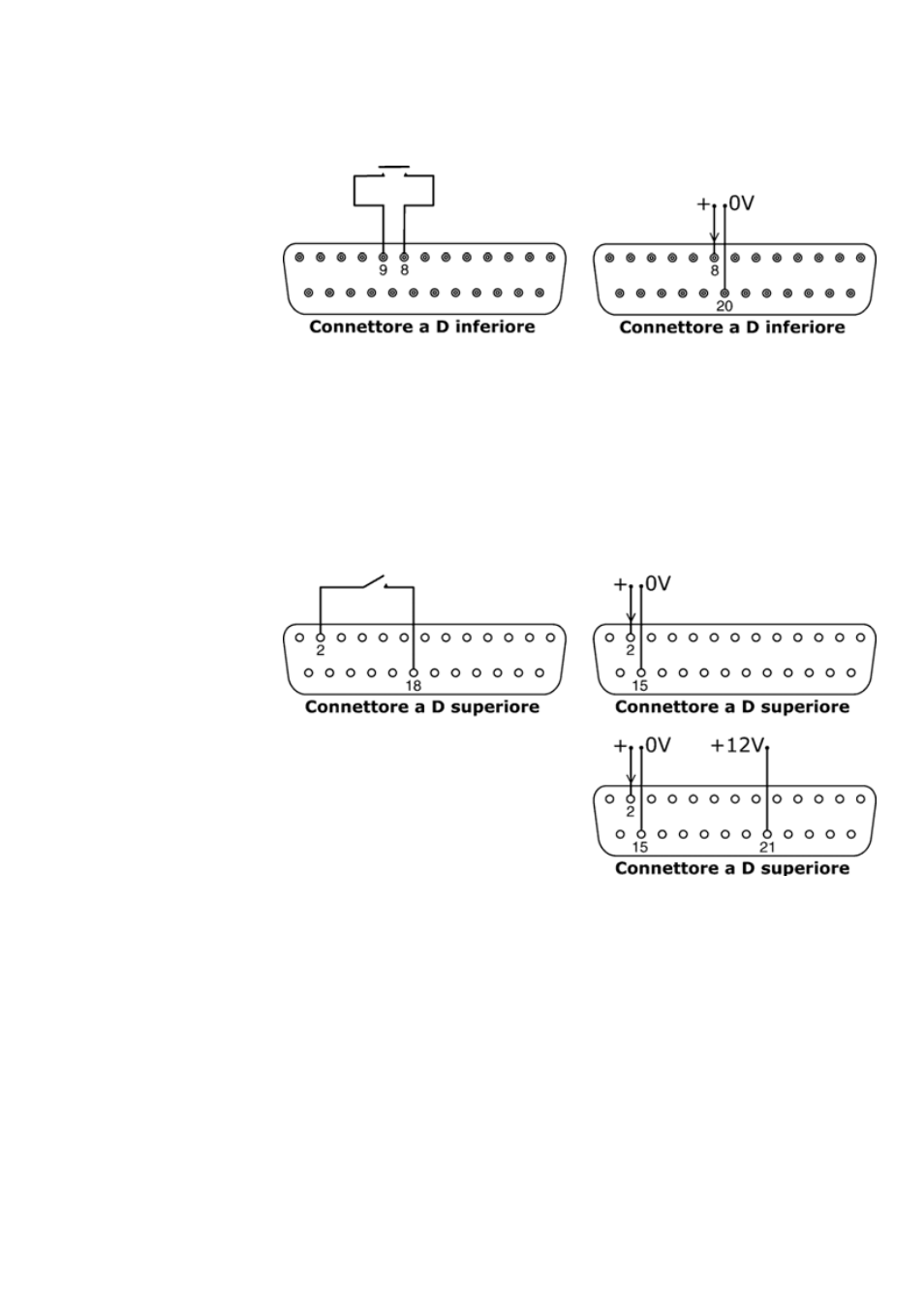

Collegare un interruttore a contatto momentaneo come un interruttore a pedale o
manuale tra i pin 8 e 9 del connettore a D inferiore. Chiudere l’interruttore per
iniziare una dose. Questo input viene adattato dal software e funziona in un modo
simile a quello degli altri input a distanza, come con l’input logico da 5-24 V come
indicato in precedenza, usando il pin 8 come input e il pin 20 come 0 V (connettore
a D inferiore). Nota: questo input viene adattato dal software in modo che il seg-
nale possa essere momentaneo o mantenuto durante la dose. Se mantenuto, il seg-
nale deve essere rimosso prima della dose successiva.
22.9 Input rilevamento perdite
Collegare un dispositivo di rilevamento perdite a distanza tra i pin 2 e 18 del con-
nettore a D superiore. Il circuito chiuso indica una perdita. Alternativamente, si può
applicare un input logico al pin 2 del connettore a D superiore, con collegamento a
terra sul pin 15. Un input alto indica una perdita. Collegare un rilevatore di perdite
Watson-Marlow nello stesso modo, prelevando 12 V per alimentarlo dal pin 21 del
connettore a D superiore.
