Manuale per l’utente della pompa Watson-Marlow 520Du 35

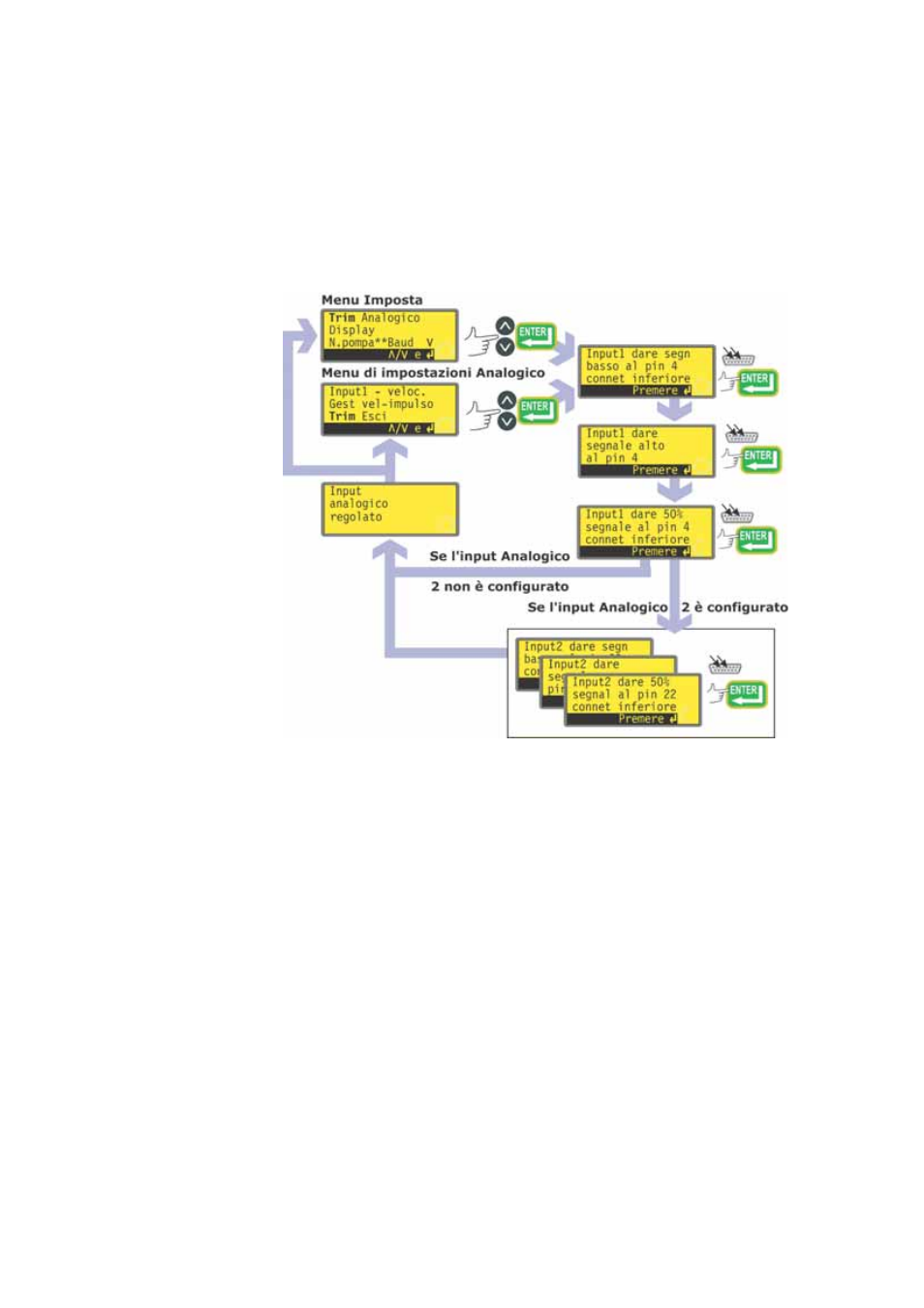

18.1 Trim
Se la pompa è comandata a distanza, rileva il percorso di un segnale analogico dal
sistema di comando a distanza dell’utente fino al terminale i/p dei connettori
Analogico 1 e Analogico 2 sulla parte posteriore della pompa, entro l’intervallo 4-20
mA oppure 0-10 V. La sequenza di impostazione Trim consente all’utente di person-
alizzare la taratura del segnale di processo rispetto alla velocità della pompa. La
sequenza può essere impostata direttamente dal menu Imposta o dal menu di
impostazioni Analogico.
Selezionare Trim dal menu Imposta o dal menu di impostazione Analogico
usando i tasti SU o GIÙ e premere ENTER per confermare la selezione.
Applicare il segnale analogico di processo basso al terminale i/p del connettore
Analogico 1 come indicato sul display. Vedere 18.2 Analogico. Mentre viene
applicato il segnale, premere ENTER per registrare il segnale come punto di
taratura.
Applicare il segnale di comando processo massimo. Mentre viene applicato il
segnale, premere ENTER per registrare il segnale come punto di taratura.
Applicare il 50% del segnale massimo di comando del processo. Mentre viene
applicato il segnale, premere ENTER per registrare il segnale come punto di
taratura.
In caso di errore, premere STOP in qualsiasi punto della sequenza per visualiz-
zare la schermata precedente.
