Manuale per l’utente della pompa Watson-Marlow 520Du 64
22.2 Gestione velocità: input analogico 2
È possibile controllare la velocità della pompa a distanza con uno dei seguenti meto-
di: un segnale analogico di tensione compreso negli intervalli 0-10 V ; o un segnale
analogico di corrente entro 4-20 mA; oppure un potenziometro a distanza.

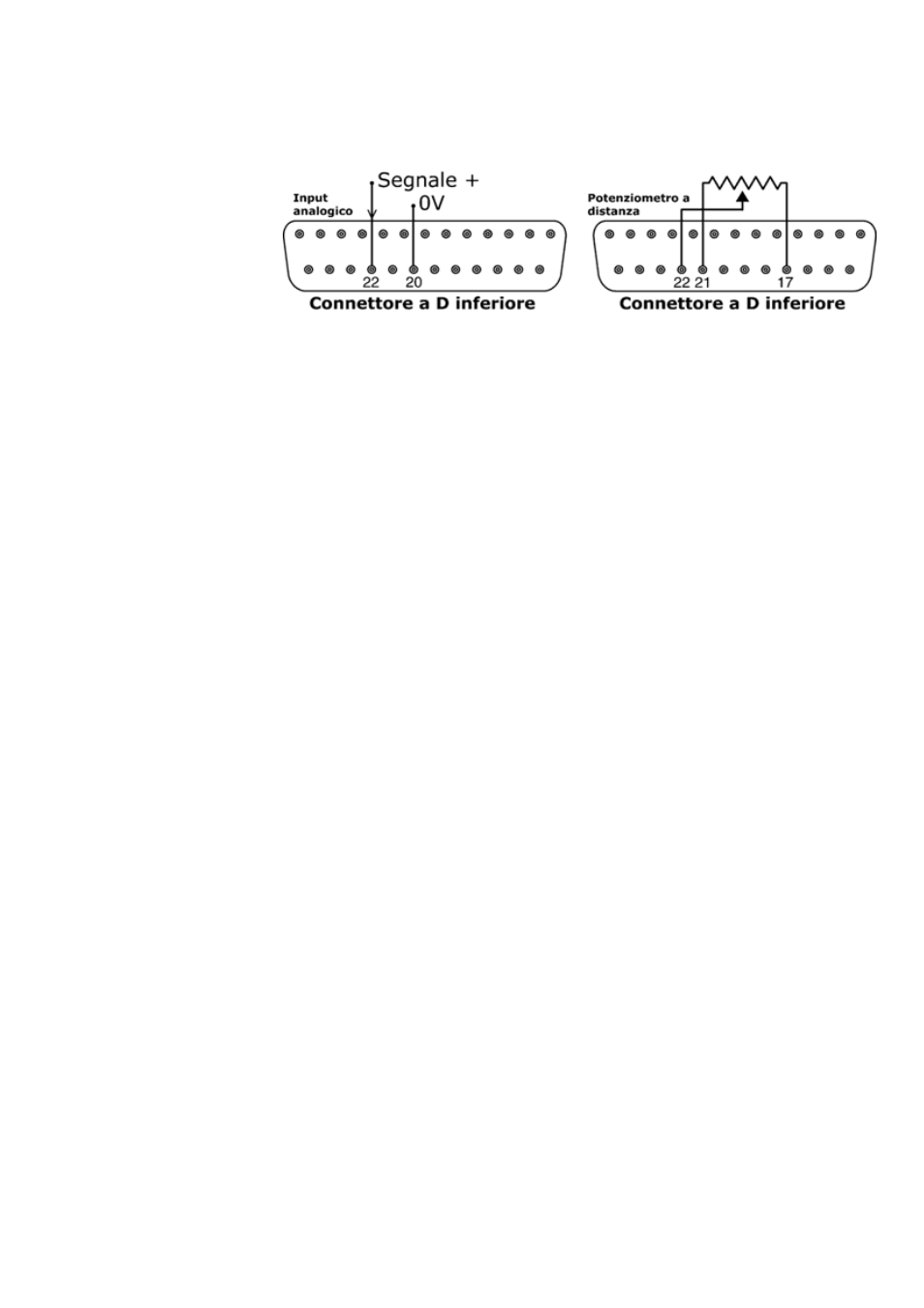

Il segnale analogico per la gestione della velocità deve essere applicato al pin 22 del
connettore a D inferiore. La velocità della pompa impostata da Analogico 1 viene
ridotta in proporzione al segnale proveniente da Analogico 2 in base alla formula
y=as, dove a è la velocità impostata da Analogico 1, s è il valore secondo cui ridurre
impostato da Analogico 2 (0 V o 4 mA = 0, con aumento lineare a 10 V o 20 mA =
1) e y è la velocità di rotazione ridotta. Se è stato impostato Analogico 2 per una
risposta invertita, è vero il contrario. Vedere 18.2 Analogico nel menu Imposta.
Impedenza del circuito 4-20 mA: 250 Ω.
Per la modalità a tensione, si può usare una fonte di alimentazione stabile e affid-
abile a 0-10 V con un voltmetro a c.c. Impedenza del circuito: 22 k
Ω.
L’inversione della risposta si imposta nel software. Non invertire la polarità dei pin.
Un potenziometro a distanza con un valore nominale compreso tra 1000 e 2000 con
un minimo di 0,25 W dovrà essere collegato come segue. Quando si usa un poten-
ziometro a distanza, non applicare un segnale di input di comando a tensione o a
corrente contemporaneamente. Il segnale di comando velocità necessiterà di una
taratura rispetto alle impostazioni minima e massima del potenziometro. Questa
operazione viene effettuata tramite il software (vedere 18.1 Trim nella sezione
Impostazione).
Quando si usa un potenziometro a distanza, è importante impostare l’input analogi-
co su tensione nel menu Imposta. Altrimenti la tensione di riferimento dal pin 21
sarà sovraccaricata e non fornirà 10 V pieni.
