Manuale per l’utente della pompa Watson-Marlow 520Du 61
La pompa soddisfa tutti i requisiti di compatibilità con le emissioni elettromagnetiche
con cavi di lunghezza massima di 25 m del tipo specificato in precedenza. Oltre a
questa distanza, è responsabilità dell’utente garantire che il funzionamento della
pompa sia sicuro e affidabile con il comando a distanza e con quello automatico.
Non fissare insieme con fascette i cavi di comando e dell’alimentazione di rete.
I cavi a 0 V di questa pompa sono isolati dalla terra tramite trasformatore di rete
(messa a terra fluttuante). Può essere collegata a interfacce a 0 V isolate o a 0 V
collegate a terra. Gli output 1 e 2 TTL (transistor logic) usati qui sono composti di
due stati: nominalmente 0 V e 5 V, ma in pratica < 0,4 V (< 16 mA) e 2,4-5 V
(< 0,4 mA). Non sono adatti per azionare relè. Se è necessario azionare un relè
tramite il segnale TTL, procedere come descritto successivamente nella sezione
Output logici 1-4.
Comando RS232

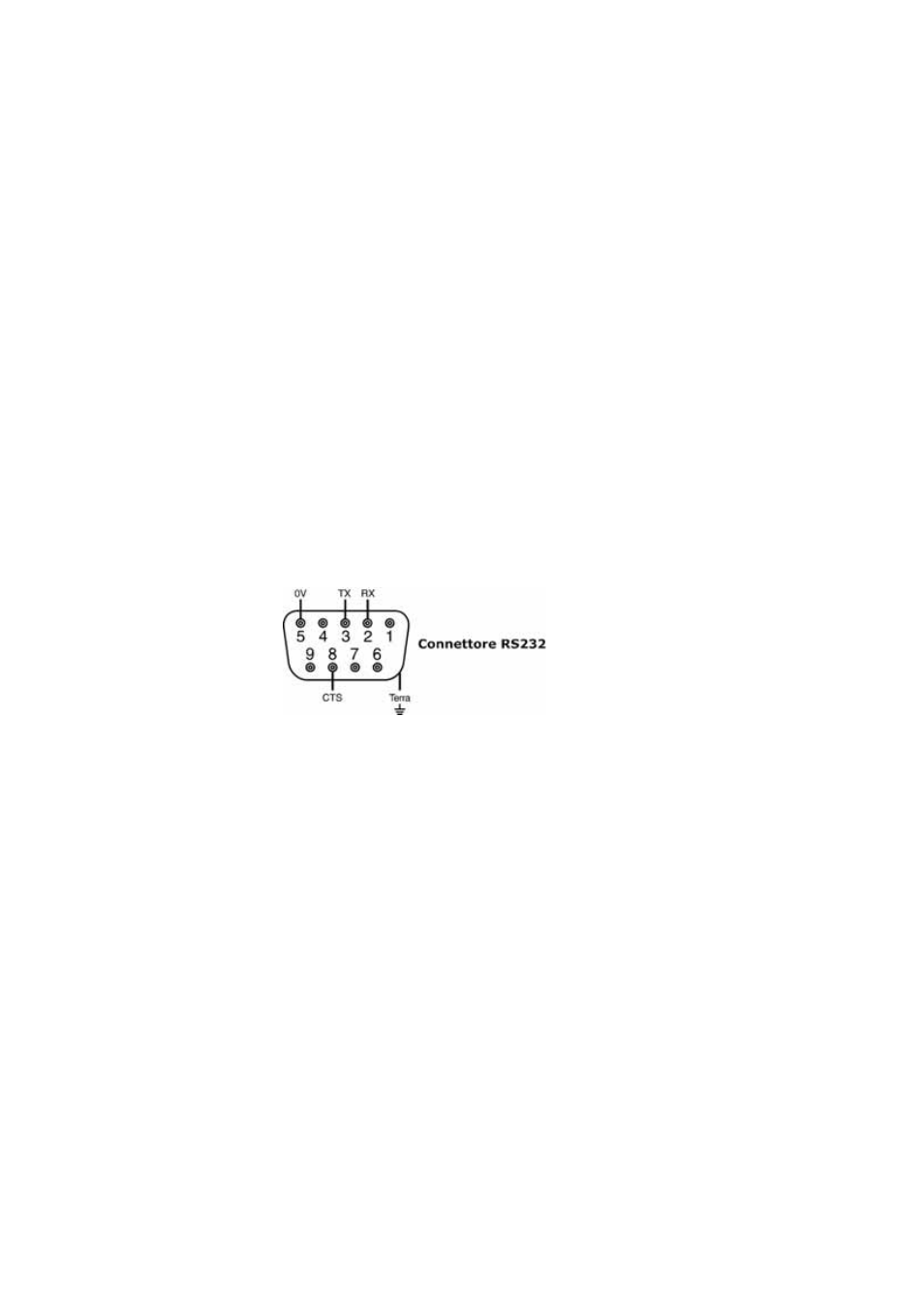

Il comando di rete RS232 è disponibile tramite un connettore a D a 9 pin collegato
come illustrato di seguito.
RS232 è la modalità che consente di gestire la pompa tramite computer e control-
lori di processo. Può comandare ogni funzione della pompa e restituire i dati al con-
troller per un funzionamento a circuito chiuso. È possibile gestire individualmente
fino a 16 pompe.
Cavi di comando consigliati: a 7 fili di 0,2 mm di diametro (24 AWG), schermato, cir-
colare, contenente un massimo di 4 conduttori. Lo schermo del cavo deve essere
collegato a terra tramite il metallo dell’involucro.
La pompa soddisfa tutti i requisiti di compatibilità con le emissioni elettromagnetiche
con cavi di lunghezza fino a 3 m del tipo specificato in precedenza. Oltre a questa
distanza, è responsabilità dell’utente garantire che il funzionamento della pompa sia
sicuro e affidabile con il comando a distanza e con quello automatico.
I cavi a 0 V di questa pompa sono isolati dalla terra tramite trasformatore di rete
(messa a terra fluttuante).
