Manuale per l'utente della pompa qdos30 PROFIBUS di Watson-Marlow 64

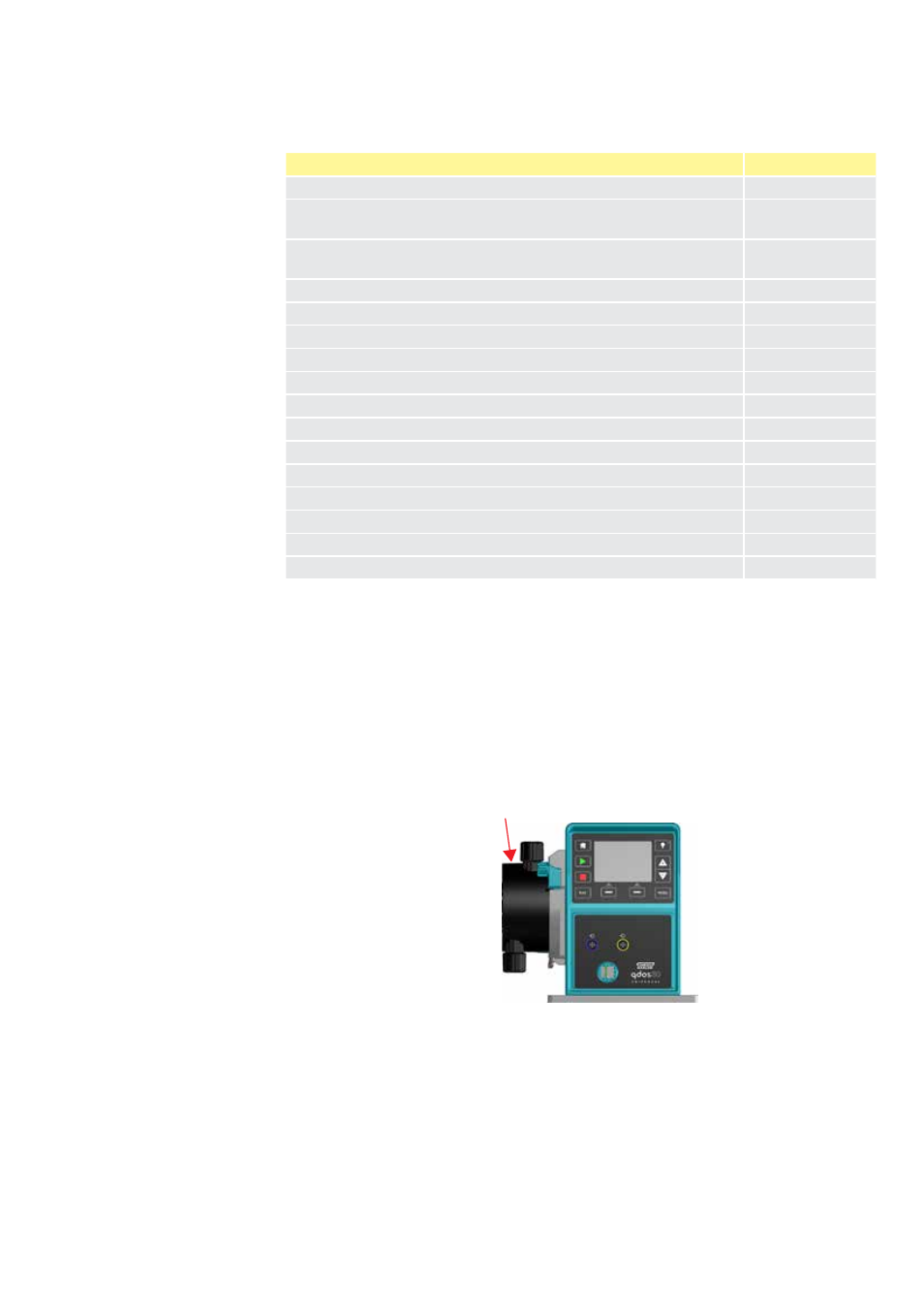

19.2 Ricambi e accessori
Descrizione Codice
Testa ReNu 0M3.2200.GB0
Pacchetto raccordi idraulici, raccordi a compressione in
polipropilene
0M9.221H.P01
Pacchetto raccordi idraulici, raccordi filettati/attacchi in
polipropilene
0M9.221H.P02
Tubi interfaccia, pvc 6,3 x 11,5 mm, lunghezza 2 m 0M9.2222.V6B
Tubi interfaccia, pvc 10 x 16 mm, lunghezza 2 m 0M9.2222.VAD
Tubi interfaccia, pvc 6,3 x 11,5 mm, lunghezza 5 m 0M9.2225.V6B
Tubi interfaccia, pvc 10 x 16 mm, lunghezza 5 m 0M9.2225.VAD
Tubi interfaccia, polietilene 9 x 12 mm, lunghezza 2 m 0M9.2222.E9C
Tubi interfaccia, polietilene 5 x 8 mm, lunghezza 2 m 0M9.2222.E58
Tubi interfaccia, polietilene 9 x 12 mm, lunghezza 5 m 0M9.2225.E9C
Tubi interfaccia, polietilene 5 x 8 mm, lunghezza 5 m 0M9.2225.E58
Piastra d'appoggio sostitutiva 0M9.223M.X00
Cavo di input, M12 IP66, lunghezza 3 m 0M9.203X.000
Cavo di output, M12 IP66, lunghezza 3 m 0M9.203Y.000
Protezione HMI 0M9.203U.000
Kit ricambi idraulici, O-ring Viton, collari raccordi SK 9001
Orientamento della testa
Fare riferimento alle seguenti linee guida per essere certi di ordinare la testa corretta
per il tipo di pompa.
Guardando la pompa dal lato anteriore, guardando le connessioni HMI (non il modello
remoto) e I/O:
• Una testa montata sul lato sinistro del corpo pompa sarà una testa lato sinistro.
• Una testa montata sul lato destro del corpo pompa sarà una testa lato destro.
Fermi testa
Testa montata
sul lato sinistro
