Manuale per l'utente della pompa qdos30 PROFIBUS di Watson-Marlow 17

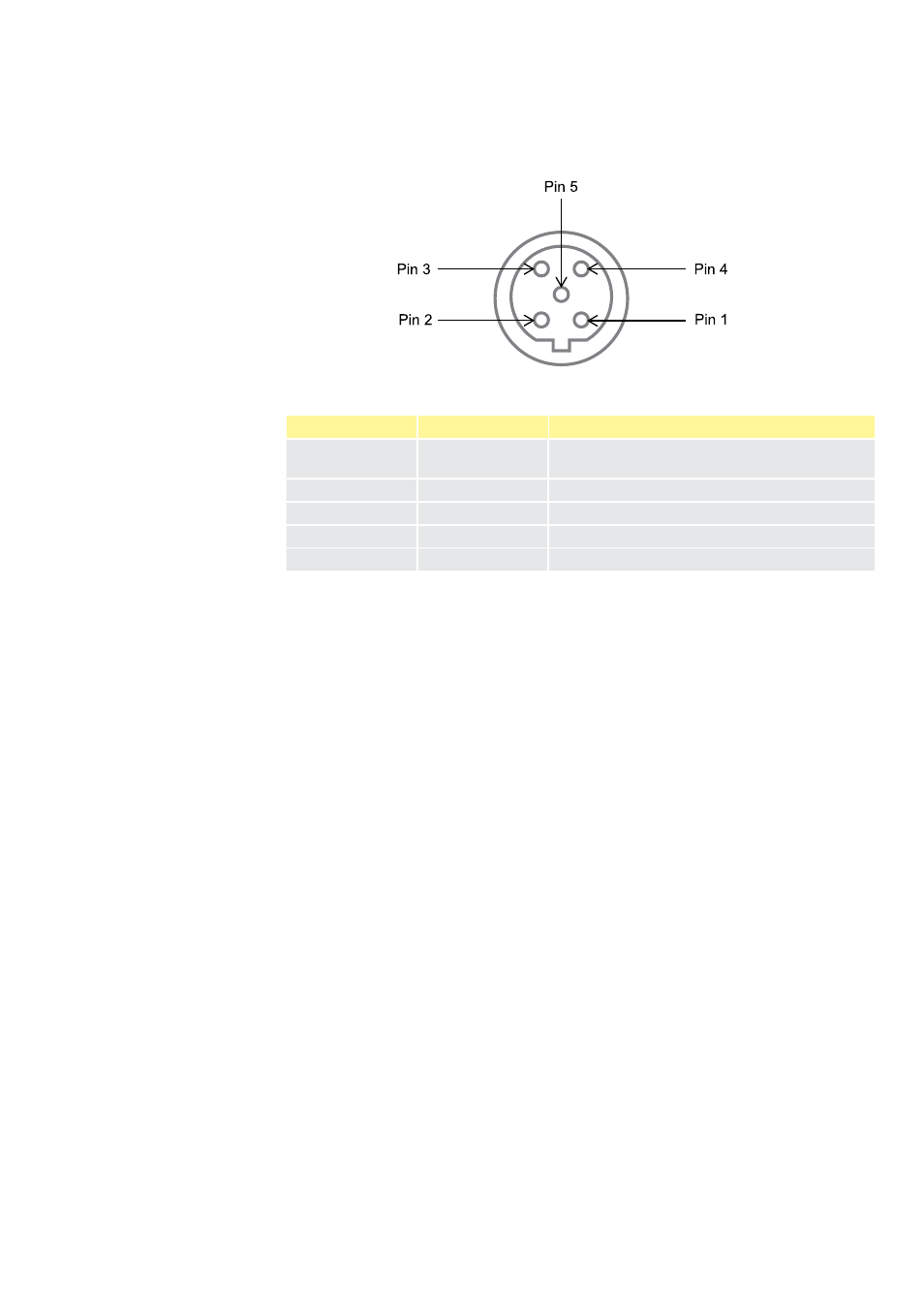

11.2 Assegnazione pin alla pompa
N. pin Segnale Funzione
1 VP Alimentazione di +5 V per resistori di
terminazione
2 RxD/TxD-N Linea dati meno (linea A)
3 DGND Massa dati
4 RxD/TxD-P Linea dati più (linea B)
5 Schermatura Connessione di massa
Nota: Se la pompa è l'ultimo dispositivo bus collegato al cavo PROFIBUS, deve
essere terminato con un resistore di terminazione (standard PROFIBUS EN 50170).
Per mantenere la protezione in ingresso il resistore deve essere tarato IP66.
