14.10 Scambio di dati PROFIBUS
I dati riportati in questa sezione sono forniti come materiale di riferimento per gli
operatori di rete PROFIBUS. Il funzionamento della pompa con il controllo PROFIBUS
non viene trattato nel presente manuale di istruzioni. Per ulteriori informazioni,
consultare la documentazione relativa alla rete PROFIBUS.
Indirizzo predefinito: 126
Ident. PROFIBUS: 0x0E7D
File GSD: WAMA0E7D.GSD
Config.: 0x62, 0x5D (3 parole in uscita, 14 parole in entrata)
Byte parametro utente: 6
Scrittura ciclica dei dati (dal master alla pompa)
Scrittura ciclica dei dati (dal master alla pompa)
16 bit
Byte 1, 2 Parola di comando
16 bit Byte 3, 4 Setpoint velocità testa (senza segno)
16 bit Byte 5, 6 Impostazione della taratura di portata in µl per giro
Parola di comando
Bit
Descrizione
0 Motore in funzione (1 = In funzione)
1 Direzione (0 = in senso orario, 1 = in senso antiorario)
2 Ripristino tachimetro (1 = ripristino conteggio)
3 Riservato
4 Attivazione velocità min./max bus di campo (1 = attivata)
5 Attivazione taratura di portata bus di campo (1 = attivata)
6 Ignora sensore di rilevamento perdite
7 Ripristino livello fluido
8-15 Riservato
Setpoint velocità testa
Il setpoint velocità è un valore a cifra intera da 16 bit senza segno che rappresenta
la velocità della testa della pompa in 1/10 di giro/min. Ad esempio 1205 rappresenta
120,5 giri/min.
Impostazione taratura di portata
Questo parametro è usato per impostare il valore di taratura della portata
dall'interfaccia bus di campo. Il valore è una cifra intera da 16 bit senza segno che
rappresenta μl per giro. Questo valore viene usato solo se il bit 5 della parola di
comando è attivato.
Ignora sensore di rilevamento perdite

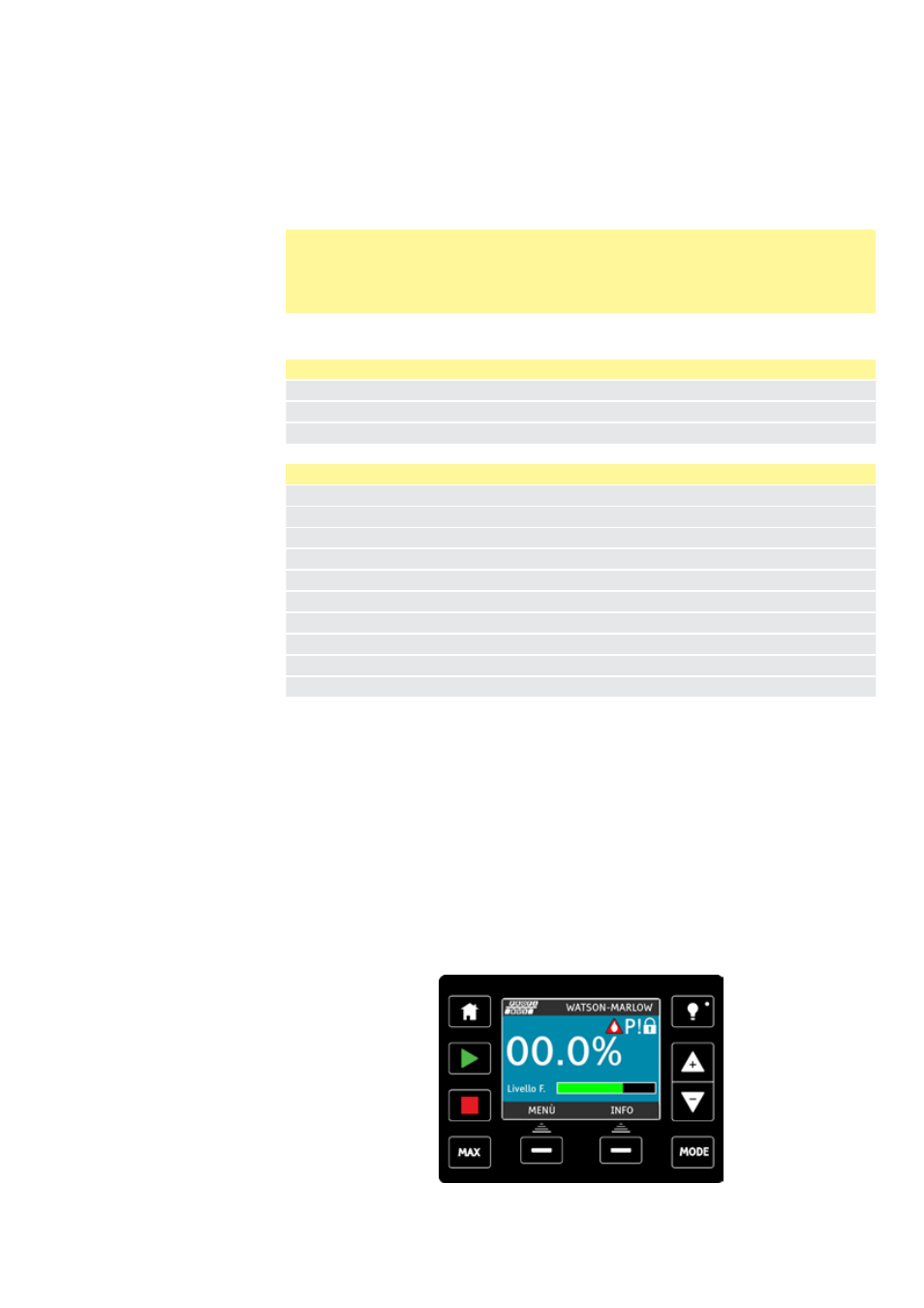

Se il bit 6 della parola di comando è attivato, viene visualizzata la schermata di
funzionamento seguente.
