Manuale per l'utente della pompa qdos30 PROFIBUS di Watson-Marlow 29

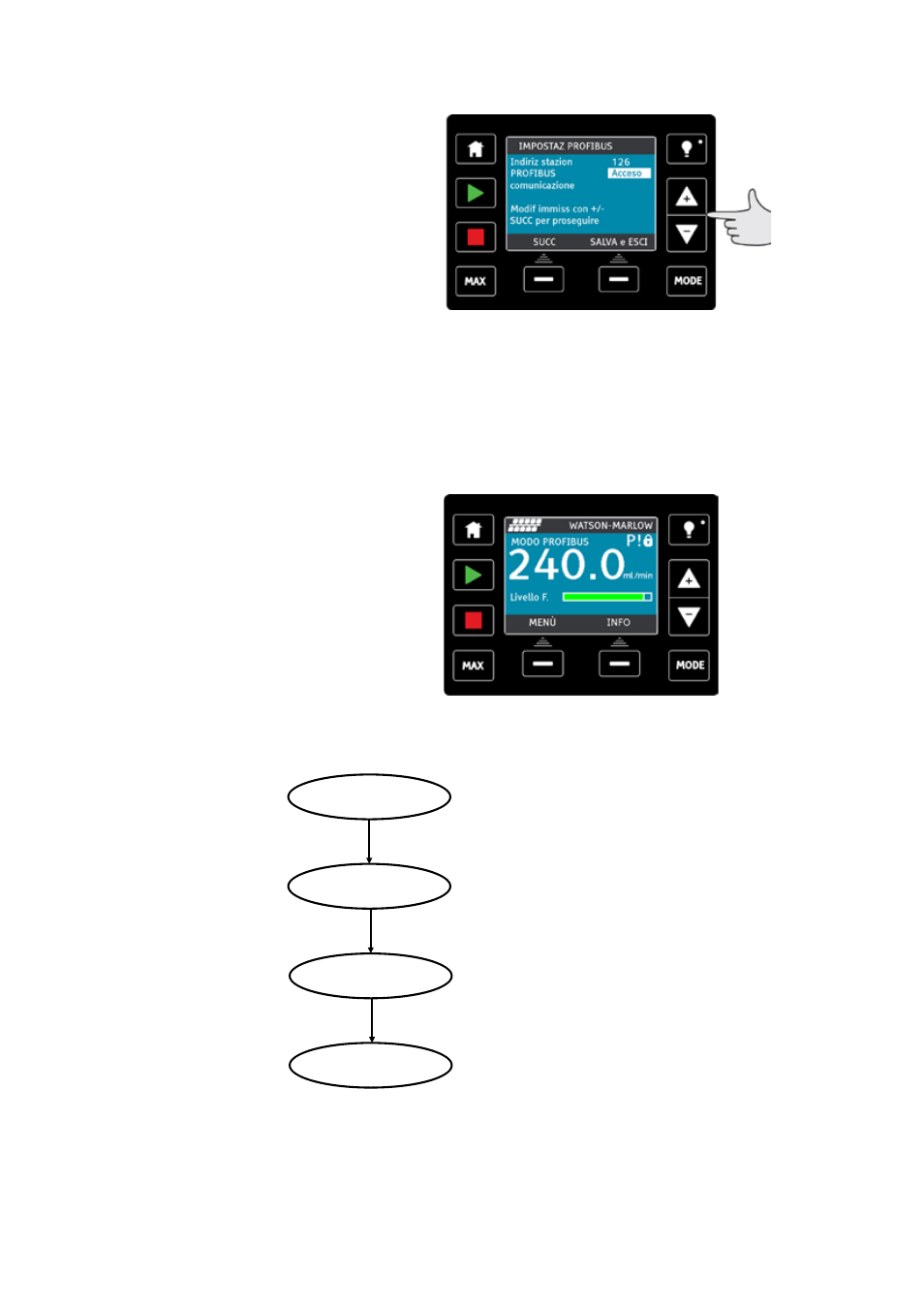

Usare i tasti +/- per attivare o disattivare la comunicazione PROFIBUS e premere
SALVA e ESCI.
14.7 Errori di comunicazione PROFIBUS
In modalità PROFIBUS viene visualizzata la schermata seguente, la P indica che lo
scambio di dati è in corso.
Questa schermata verrà visualizzata solo dopo aver implementato con successo le
comunicazioni Master-Slave, che seguono sempre la sequenza descritta di seguito.
Se lo scambio di dati viene perso in qualsiasi momento, viene visualizzata la
schermata seguente. Il primo punto rosso corrisponde allo stadio in cui è avvenuto
l'errore e gli stadi successivi indicheranno un punto rosso perché la sequenza di
comunicazione si è interrotta prima di questo punto.
Accensione/Ripristino
Parametrizzazione
Configurazione I/O
Scambio di dati
Accensione/ripristino di master o slave
Scaricamento dei parametri nel dispositivo di campo
(selezionato durante la configurazione dall'utente)
Scaricamento della configurazione I/O nel dispositivo di
campo (selezionato durante la configurazione dall'utente)
Diagnostica dei rapporti sullo scambio dati ciclico (dati
I/O) e il dispositivo di campo
